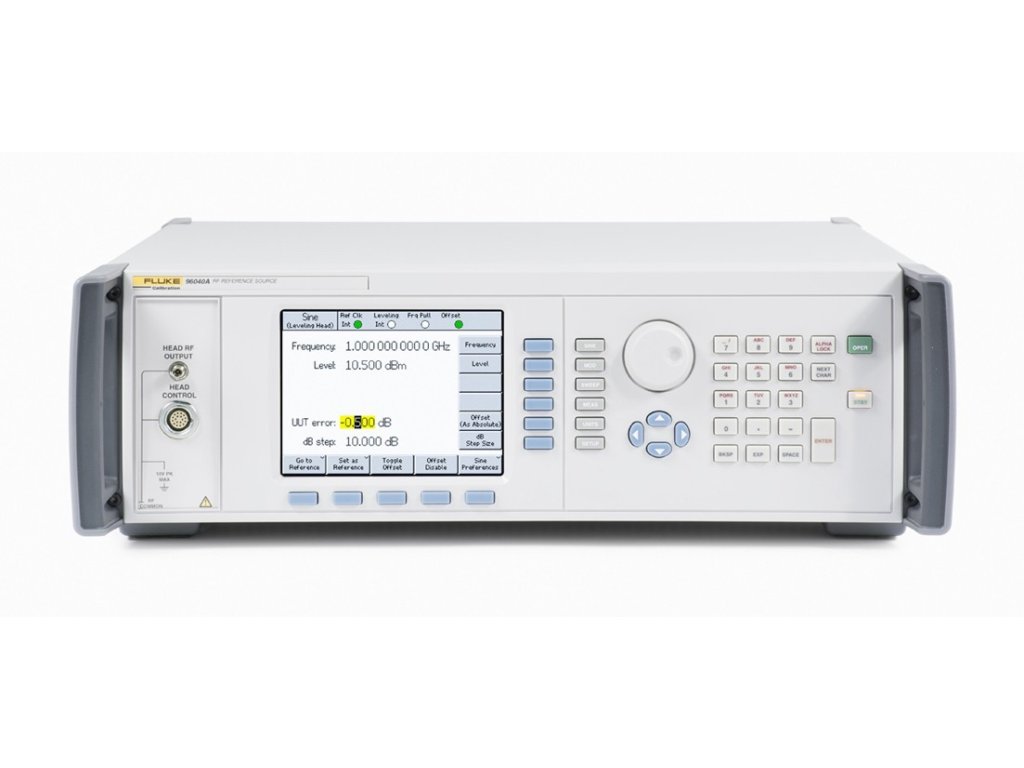

Fluke Calibration 96040A Low Phase Noise Reference Source
Fluke Kalibračný 96040A RF Referenčný zdroj vám umožnuje zjednodušenie vašeho RF kalibračného systémurtým že nahradí mnohé nástroje a doplnky ktoré tvoria váš systém.
Fluke Kalibračný 96040A RF Referenčný zdroj vám umožní zjednodušiť váš RF kalibračný systém vymenením mnohých nástrojov a doplnkov ktoré tvoria váš systém. Jeho presnosť levelu signálu a atenuácia, vysoká čistota signálu a nízke skreslenie presnosti modulácie robia tento referenčný zdroj lepší ako generátory signálu pre všeobecné využitie ktoré sú často využívané na kalibráciu spektrálnych analyzérov, modulačné metre, RF senzory, atenuátory, a podobné nástroje. Jeho nízkofázový šum poskytuje lepší výkon fázového šumu. Nie ako mnoho RF kalibračných riešení, 96040A je navrhnutý špeciálne pre RF kalibráciu, s kalibračne orientovaným používateľským rozhraním ktoré uľahčuje náuku a používanie. 96040A rýchlosť kalibračných procedúr, redukuje príležitosti pre operačné chyby, a všeobecne zjednodušuje RF metrológiu. Ako základ RF a mikrovlnný kalibračný systém, 96040A zahŕňa väčšinu z testovacích bodov protrebných pre kalibráciu spektrálnych analyzérov akéhokoľvek frekvenčného rozsahu. Automatizovaný s MET/CAL® Plus Calibration Management Software, 96040A redukuje komplexitu a kalibračný čas, výrazne zlepšuje efektivitu a zaäčšuje kapacitu o 50% alebo viac pomocou manuálnych metód.
Kľúčové výhody
• Zhaŕňa širokú škálu RF kalibračných prác
• Redukuje počet nástrojov a prepojení potrebných pre váš RF kalibračný systém
• “To čo nastavíte je to čo dostanete” presná donáška signálu nasmerovaná do UUT vstupu
• Kalibračne orientovaná interferencia zjednodušuje technické úlohy
• Zjednodušuje neisté výpočty doručovaním neznámych signálov priamo do testovacej jednotky (UUT)
• Znižuje RF udržiavacie výdaje systému
• S automatizáciuo, redukuje čas kalibrácie spektrálnych analyzérov až o 50% pomocou manuálnych metód Široké, mnohostranné pokrytie záťaže
96040A kalibruje širokú škálu záťaže RF kalibračných prístrojov, vrátane:
• Spektrálne analyzéry
• Modulačné metre a analyzéry
• RF power metre a senzory
• Frekvenčné čítače
• Atenuátory
• A viac
Metrológia súvisiaca s kalibráciuo týchto predmetov sa stane jednoduchšiou pretože máte menej zdrojov chýb a neisté kontribúcie na zváženie.
Znížte výdaje výdaje RF kalibračného systému na polovicu
Ako hlavný inštrument s vysokou kapabilitou RF systém kalibrácie spektrálnych analyzérov, 96040A môže znížiť výdaje až o polovicu. 96040A nahradí všetky tieto časti “typického” RF kalibračného systému:
• Do štyroch zdrojov signálu (od audio/ generátor funkcie do RF signálu a zdrojov nízkofázového šumu)
• Power metre a power senzory
• Krokové atenuátory
•Filtre
• Pads
• Coupler
• 50 MHz frekvenčné čítače
96040A nielen znižuje počiatočnú potrebu kupovať, inštalovať a konfigurovať RF systémové komponenty, ale taktiež redukuje udržbové a kalibračné výdaje spojené zo všetkými nástrojmi. 96040A sa taktiež ľahšie prenáša ako a tažké stojany a doplnky, robiacim ho dobrým riešením pre on-site kalibráciu. S jeho 4 GHz frekvenčným rozsahom, 96040A vykonáva viac ako 80 % všetkých testova potrebných na vysokom výkone, vysokofrekvenčných spektrálnych analyzérov. Pre záťažové položky, ktoré vyžadujú frekvencie nad 4 GHz, môžete použiť RF a mikrovlnné zdroje ktoré už pravdepodobne vlastníte s 96040A na adresovanie niekoľkých ostávajúcich vysokofrekvenčných testovacích bodov. Pre mnoho módov spektrálnych analyzérov operovaných pod 4 GHz, potrebujete len 96040A na vykonanie celej kalibrácie.
Nepotrebujete žiadne daľšie generátory funkcie
9640A vnútorná modulačná schopnosť Referenčného zdroju ho robia vhodným pre aplikácie ktoré si vyžadujú presnú moduláciu pre výstupový signál, ako napríklad kalibrácia modulačného analyzéra a spectrum analyzer sweep time testing s využitím AM signálu s presnejšími modulačnými hodnotami. Nepotrebujete žiadne ďaľšie gereátory funkcie ako nízkofrekvenčný modulačný zdroj— 96040A všetko zaistí.
| 96040A špecifikácie | ||
| Špecifikácie frekvencie | Špecifikácie levelu (50 Ω výstup, pozri špecifikácie pre 75 Ω) | |
| Rozsah | 1 mHz do 4 GHz | -130 do +24 dBm do 125 MHz, 14 dBm na 4 GHz (leveled) |
| Rozlíšenie | 10 μHz | 0.001 dB |
| Presnosť | ± 0.05 ppm ± 5 μHz | do -48 dBm: ± 0.03 dB do 100 kHz, ± 0.05 dB do 128 MHz, ± 0.3 dB na 4 GHz 10 MHz do 128 MHz: ± 0.05 dB do -48 dBm, ± 0.1 dB do -84 dBm , ± 0.7 dB na -130 dBm |
| Atenuácia | ± 0.02 dB do 49 dB, ± 0.15 dB na 110 dB V porovnaní s +10 dBm, 10 Hz to 128 MHz |
|
| VSWR | ≤ 100 MHz: ≤ 1.05, ≤ 2 GHz: ≤ 1.1, 2 GHz do 4 GHz: ≤ 1.0 + 0.05 xf (GHz) | |
| Harmonics a spurious | –60 dBc harmonics, –78 dBc spurious do 1 GHz | |
| Fázový hluk na 1GHz | –144 dBc/Hz, typicky, na 10 kHz do 100 kHz offset | |
| Modulácia | AM, FM, PM, interný a externý. Frekvenčný tah a externé levlovanie | |
| Frekvenčný sweep | 1 mHz do 4 GHz. Lineárny alebo logaritmický. Stop-Start alebo Center-Span | |
| Frekvenčný counter | Vnútorná 50 MHz frekvenčný čítač | |
| Teplota |
Operačná: 0 °C to 50 °C, 23 °C ± 5 °C pre špecifický výkon; Skladovacia: -20 °C do +70 °C. |
|
| Štandartné interferencie | IEEE-488.2 (GPIB) | |
| GPIB command emulations | 9640A, 9640A-LPN, 9640A-LPNX, HP3335, HP8662A, HP8663A | |
| Rozmery | 146 mm x 442 mm x 551 mm (5.8 in x 17.4 in x 21.7 in) aj s držadlami | |
| Hmotnosť | 18 kg (40 lb) | |
