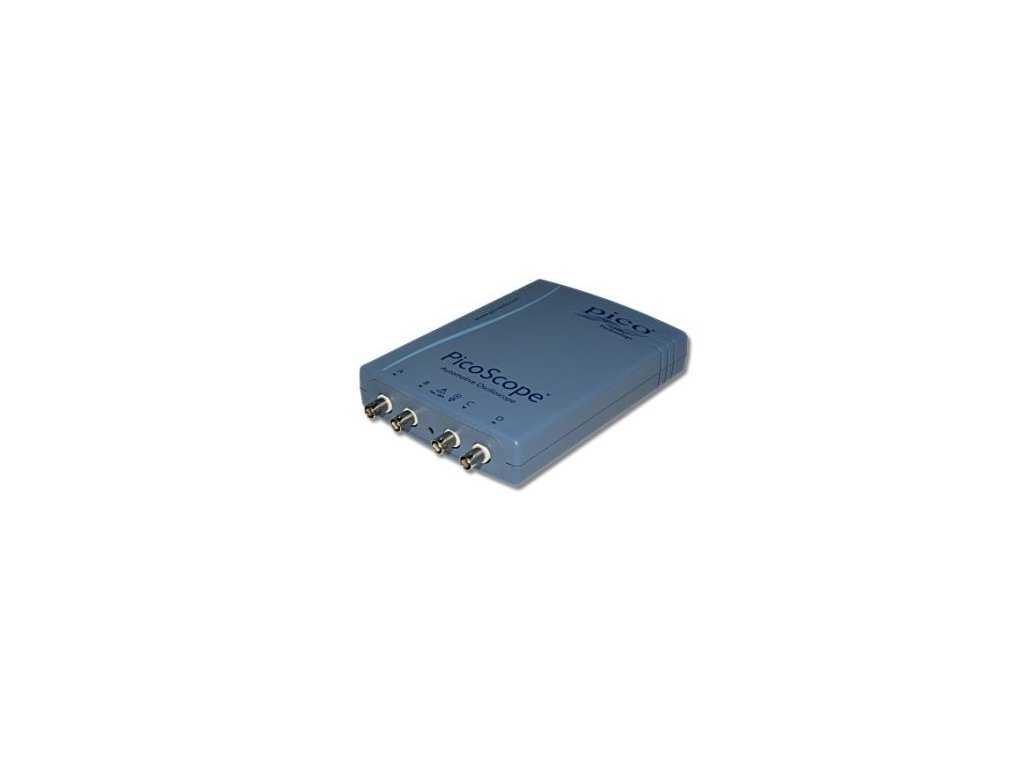

PicoScope 4423 - štvorkanálový diagnostický USB osciloskop
PicoScope 4423 - štvorkanálový diagnostický USB osciloskop
Osciloskopy PicoScope série 4000 boli navrhnuté špeciálne na použitie v automobilovom priemysle. Napomáhajú k urýchleniu a uľahčeniu diagnosticky závad na automobiloch, nákladných vozidlách alebo motocykloch.
![Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/cart.png?65d4bf61)
![Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/card.png?65d4c037)
![Tovar skladom odosielame v deň objednávky (do 13:00)](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/parcel.png?65d4c238)
![Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/repair.png?65d4c103)
Tento výrobok sa už nedodáva, pozrite náhradu.
Rýchle vzorkovanie
Séria osciloskopov PicoScope 4000 je oproti jej predchodcovi štvornásobne rýchlejšia, vďaka čomu je kompatibilná s novými normami FlexRay. Taktiež máte istotu že osciloskop bude slúžiť dlhé roky.
Viac pamäte
Aj vďaka 32MB, 64-násobne väčšej pamäti oproti predošlému modelu sa vám už nikdy nestane, že by ste prehliadli signál ktorý mohol viesť k určeniu závady alebo odhaleniu iných skrytých závad.
Širší vstupný rozsah
Vstupný rozsah bol rozšírený na ±100V, vďaka čomu sa vo väčšine prípadov zbavíte povinnosti zapájať atenuátory do obvodu na diagnostiku.
Špecifikácie | ||
Model | PicoScope 4223 | PicoScope 4423 |
Šírka pásma | 20MHz (10MHz na ±50mV rozsahu) | |
Kanály | 2 | 4 |
Vertikálne rozlíšenie | 12bit | |
Rozšírené vertikálne rozlíšenie | 16bit | |
Presnosť | ±1% | |
Citlivosť | od 10mV/dielik do 20V/dielik | |
Vstupný rozsah | od ±50mV do ±100V v 11 rozsahoch | |
Charakteristika vstupu | 1MΩ súbežne s 22pF | |
Maximálna rýchlosť vzorkovania | 80MS/s pri 1-2 kanáloch 20MS/s pri 3-4 kanáloch |
|
Buffer | 32MS pre všetky 4 kanály | |
Pamäť na tvary priebehu | Až 1000 vzoriek | |
Rozsah časovej základne | Od 100ns/dielik do 200s/dielik | |
Spúšťače | ||
Zdroje spúšťania | Ľubovolný kanál na vstupe | |
Základné spúšťače | Auto, opakovanie, jednoduchý, žiadny | |
Pokročilé spúšťače | Nástupná hrana, klesajúca hrana, hrana s hysterézou, šírka impulzu, malý impulz, výpadok, windowed | |
Maximálny čas nábehu spúšťača | 10-násobok nastavenia časovej základne | |
Maximálny čas vypnutia spúšťača | 50s | |
Spektrálny analyzátor | ||
Šírka pásma | 20MHz | |
Frekvenčný rozsah | DC do 20MHz | |
Režimy zobrazenia | Magnitúda, podržanie vrcholu, priemer | |
Požiadavky na PC | ||
Minimálne | Procesor: Pentium II alebo ekvivalent Pamäť: 64MB (XP), 512MB (Vista) Operačný systém: Microsoft Windows XP SP2 (32bit) alebo Vista (32/64bit) Porty: USB 1.1 |
|
Odporúčané | Procesor: Pentium IV 2GHz alebo ekvivalent Pamäť: 256MB (XP), 1GB (Vista) Operačný systém: Microsoft Windows XP SP2 (32bit) alebo Vista (32/64bit) Porty: USB 2.0 |
|
Pracovné prostredie | ||
Teplotný rozsah | od 0 do 45°C (od 15 do 40°C pre uvedenú presnosť) | |
Skladovacia teplota | od -20 do +60°C, od 5 do 95% RH, bez kondenzácie | |
Rozmery a hmotnosť | ||
Rozmery | 200 × 140 × 35mm | |
Hmotnosť | 500g | |
Všeobecné | ||
Príslušenstvo | USB kábel, manuál, CD so softvérom | |
Napájanie | Cez USB port | |
Spĺňa | FCC (EMC), CE (EMC a LVD) a RoHS |
