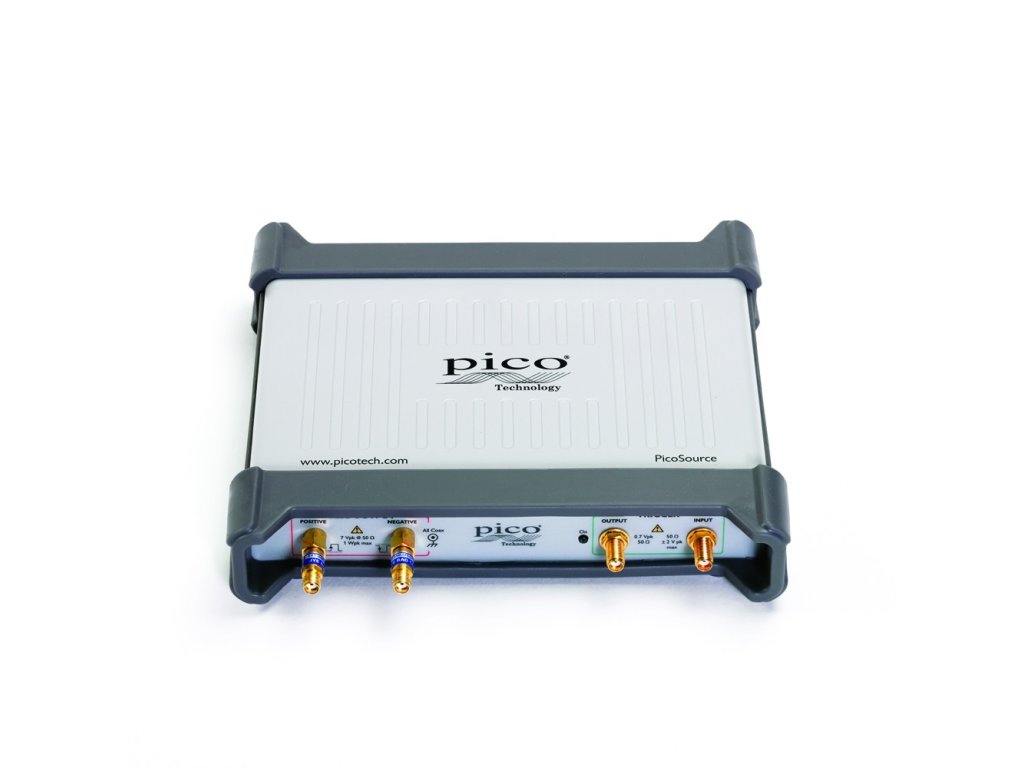

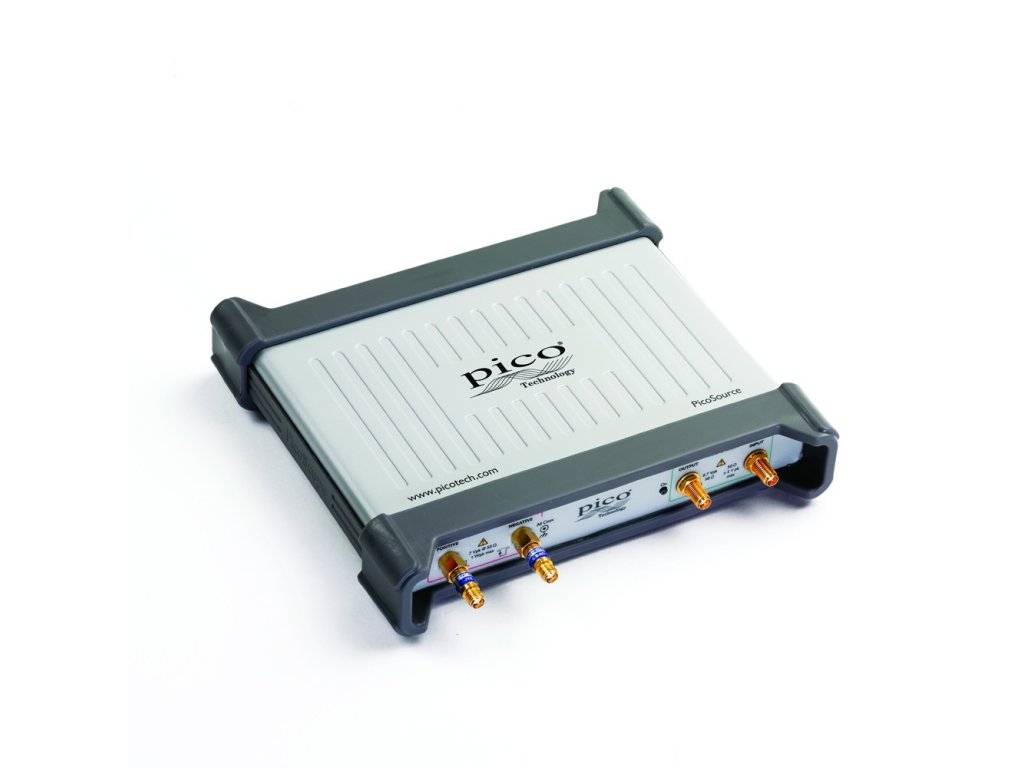

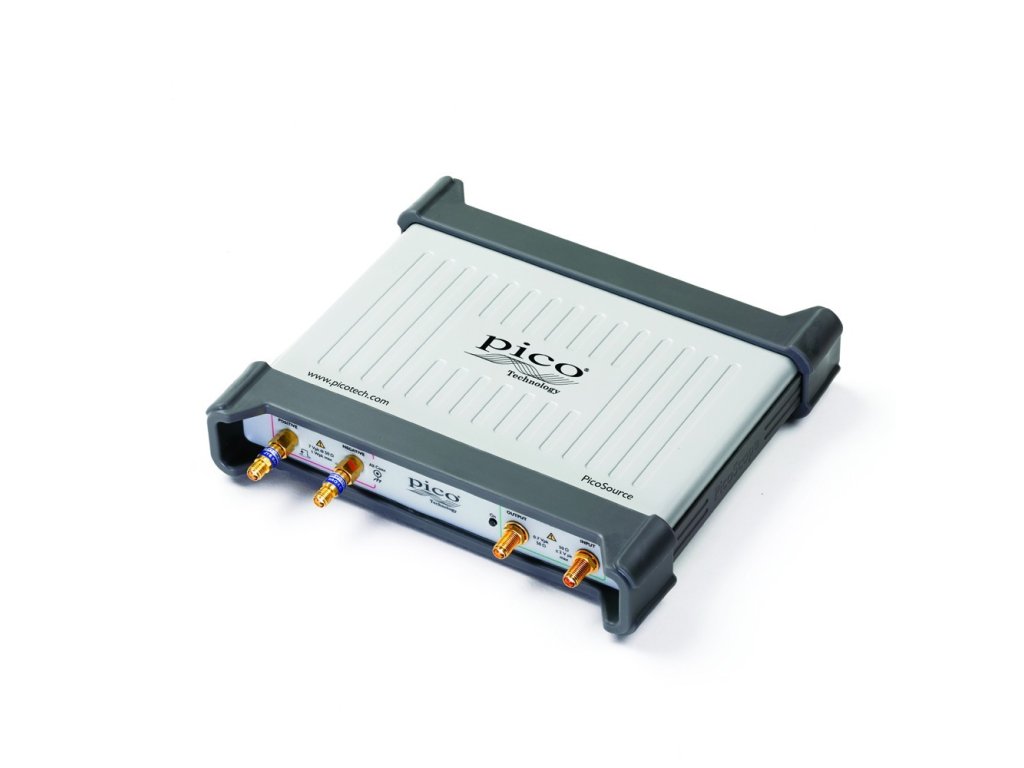

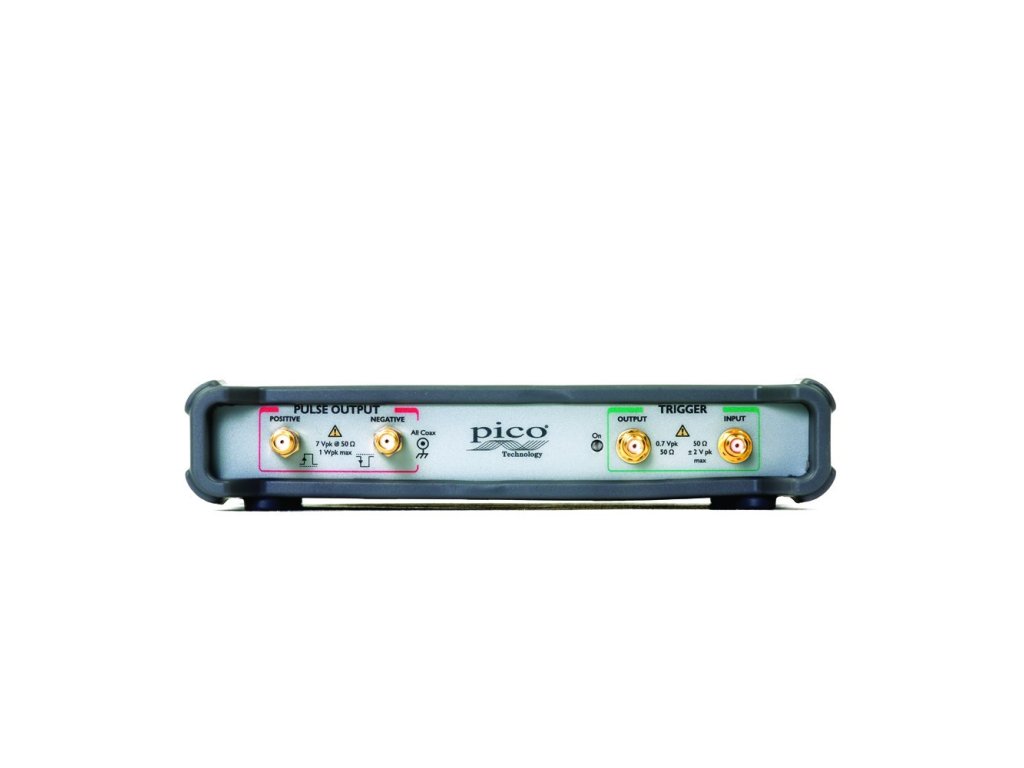

PicoSource PG911

Značka: pico Technology
Dostupnosť Opýtajte sa
Kód: PP977
€120 €100 bez DPH
PicoSource PG911
Značka: pico Technology
PicoSource PG911
Cena na požiadanie
Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop.
Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.
Široké možnosti
platby a doručenia pre vaše pohodlie
Tovar skladom odosielame v deň objednávky (do 13:00)
Tovar skladom
odosielame v deň objednávky kuriérom SPS (do 13:00).
Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia.

PG911 a PG914

  • Integral, 50 Ω SMA(f) výstupy Step Recovery Diode
  • < 60 ps doba priechodu
  • Dual 2.5 do 6 V variabilné výstupy amplitudy
  • ±1ns v 1 ps krokoch pri časovanom vyrovnávaní zošikmenia
  • Šírka pulzu 200 ns až 4 μs
  • 1 μs do 1 s periódou interných hodín < 3 ps RMS jitter relative k externému triggeru
  • –20 dB 10 GHz SMA(m-f) attenuator vrátane s výstupmi Step Recovery Diode

Pulz s rýchlim prenosom môže simulovať trasu prenosu, zariadenie alebo sieť s broad spectrum signal v jednom momente. Takýto pulz je veľmi užitočný pre mnohé vysoko rýchlostné širokopásmové merania ktoré ktoré je treba urobiť.

Obzvlášť diferenčné vysoko rýchlostné dáta sú zvyčajne výzvami pri meraní v našich digitálnych, počítacích, prepojených a telekomunikačných systémoch. Prekvapivo, cenovo výhodné fast-transition differential pulse generators sa len veľmi ťažko nájdu ... až do teraz!

Typické aplikácie zahŕňajú:

  • TDR/TDT sieť a match analysis
  • Meranie plochosti a spektra
  • Časovanie, jitter a stanovenie prenikania

Generátor impulzov PG900 môže spolupracovať s PicoScope 9300 20 GHz Vzorkovacím osciloskopom pri mnohých aplikáciach.

PicoSource PG911 a PG914
INTEGRATED STEP RECOVERY DIODE PULSE OUTPUTS
Impedancia výstupu 50 Ω
Konektor výstupu SMA(f)
Amplitúda výstupu Nastaviteľná, 2.5 V až 6 V v 10 mV krokoch
Presnosť výstupu ±10%
Output amplitude limit 2.5 V do 6 V, nastaviteľná po 100 mV
Duty cycle limit 50% max (pre 2.5 V až 4 V amplitudu)
20% max (do 6 V amplitudy)
Diferenčný deskew rozsah Nastaviteľné v 1 ps krokoch nad rozsah 2 ns



Všetky modely a výstupy
Načasovanie pulzu
Pulse trigger source External input, manual single shot event or internal clock
Jitter relative to leading edge 3.0 ps RMS typicky. 3.5 ps RMS maximum.
Post-trigger delay to pulse leading edge 42 ns ±2 ns
Umožňuje záchyt leading-edge na vzorkovacích oscilokopoch
Šírka poulzu a presnosť 200 ns to 4 µs ± 10% ± 50 ns, užívateľom nastaviteľné kroky po 25 ns
Pulse width jitter < 150 ppm šírky RMS
Externé oneskorenie truggeru Nastaviteľné 1 μs do 1.3 ms v krokoch po 200 ns, do maxima 345 ms v krokoch po < 15 ppm



Špecifikácie hodín
Perióda a presnosť Nastaviteľné 1 µs do 1 s, ±100 ppm ±10 ns v krokoch po 200 ns



Špecifikácie externých trigger vstupov
Impedancia 50 Ω ±1%
Konektor SMA(f)
Max úroveň vstupu +16 dBm, alebo ±2 V DC alebo AC pk
Šírka pásma 1 GHz, DC viazaný
Polarita triggeru Vybrateľný rising or falling edge
Úroveň triggeru Možno vybrať –1 V to +1 V v krokoch 1 mV
Citlivosť < 50 mV pk-pk DC do 100 MHz, lineárne stúpa do 100 mV pk-pk na1 GHz
Min šírka pulsu 500 ps na 100 mV pk-pk



Špecifikácie externých trigger výstupov
Pulz trigger výstupu Amplituda a paramtre načasovania, polarita kladnej hrany, trigger je leading edge
Impedancia 50 Ω, ±0.5 Ω
Konektor SMA(f)
Amplituda a offset > 700 mV pevne dané, na nízkej logike 0 V ± < 100 mV
Širka pulzu 500 ns, ±100 ns
Trigger to trigger oneskorenie výstupu 4 ns, ±1 ns
Trigger to trigger output jitter 2.5 ps rms typicky. 3 ps rms maximum.
Čas prechodu < 400 ps (10% do 90%)



Všeobecné špecifikácie
AC do DC adaptéru 5 V ±5% na 1.6 A, 8 W, universal plug (aj s adaptérom)
PC pripojenie USB 2.0 (USB 1.1 a USB 3.0 kompatibilný), 1.8 m USB 2.0 vrátane olova
PC požiadavky Windows XP SP3 do Windows 8
Pracovná teplota +5 °C do +35 °C
Skladovacia teplota –20 °C do +50 °C
Rozsah teploty pre dané špecifikácie +15 °C do +25 °C alebo TCAL (teplota kalibrácie) ±5 °C
Pracovná vlhkosť < 85% RH (nekondenzujúca) na +25 °C
Skladovacia vlhkosť < 95% RH (nekondenzujúca)
Rozmery 190 mm x 180 mm x 40 mm
Hmotnosť 560 g
