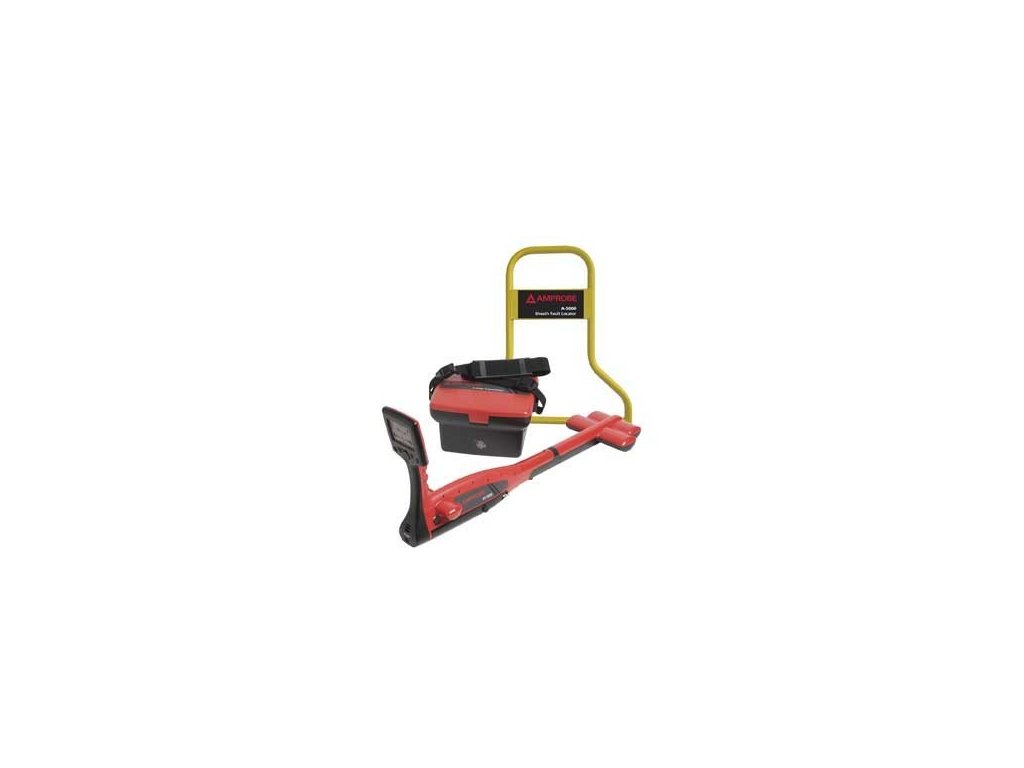

Amprobe AT-5005 - vyhladávačka káblov s A rámikom

výroba bola ukončená, pozrite Amprobe AT-3500 ako náhradu

Amprobe AT-5005 je novým pomocníkom všetkých technikov, ktorý potrebujú lokalizovať (trasovať) podzemné vedenie či hľadať poruchy na týchto systémoch. Ďalej slúžia k zabráneniu škôd vzniknutých pri kopaní a nesprávne zvolenom mieste - na mieste, kde je uložené potrubie alebo kábel. Tento prístroj je najpresnejší a najspolahlivejší prostriedok pre vytíčenie trasy káblov či potrubí i v zložitých podmienkach súbehu sietí.

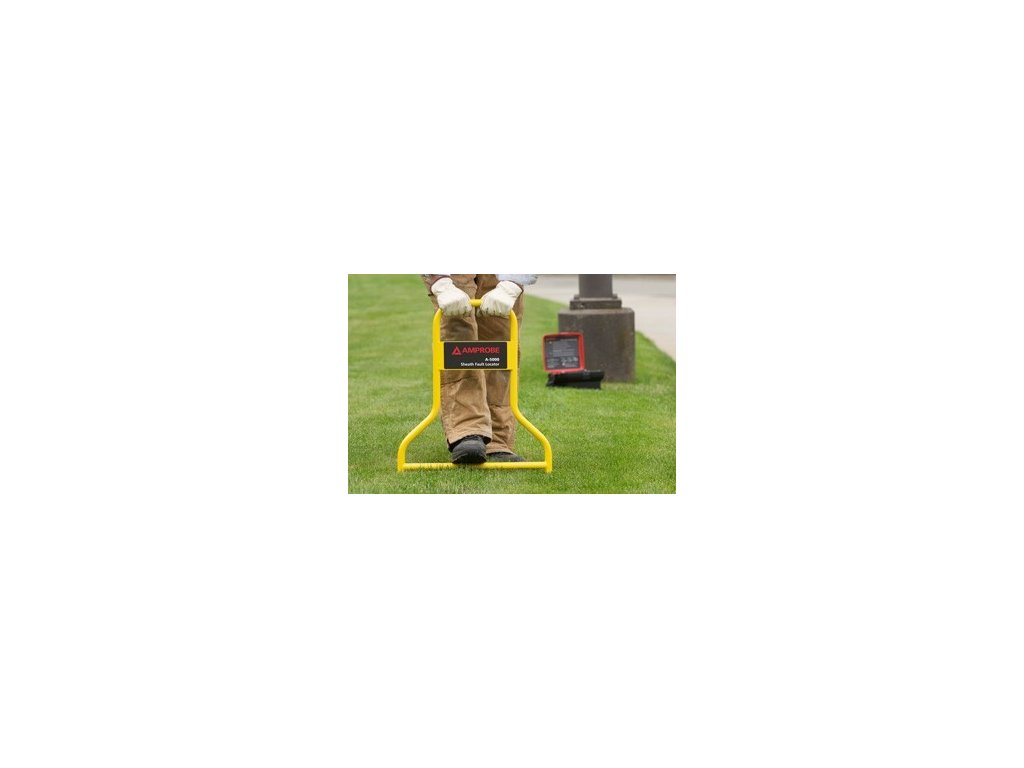

Pomocou A-rámu je možné presne lokalizovať poruchy plášťa na kábloch so zvodmi do zeme a taktiež orientačne lokalizovať poruchy izolácie na produktovodoch.


Prístroj je moderného dizajnu a je vybavený vysoko výkonným SW, ktorý obsahuje niekoľko nových funkcií pre ešte spoľahlivejšie trasovanie. Systém sa skladá z vysielača s možnosťou zmeny frekvencie vysielaného signálu a z prímača s farebným displejom a A rámu pre lokalizáciu porúch.


Galvanická metóda trasovania

Generátor signálu AT-5000 sa pripojí priamo na vyhľadávanú sieť (potrubie alebo vedenie) pomocou káblov alebo klieští. Pre tento spôsob vyhľadávania je nutné mať prístup aspoň k časti trasovaného potrubia či elektrického rozvodu.


Induktívna metóda trasovania

Generátor signálu AT-5000 sa položí na zemský povrch priamo nad potrubie či elektrické vedenie a vysiela signály cez zem do vedenia. Tento spôsob trasovania je výhodný pokiaľ nemáte prístup ani k časti trasovaného potrubia či elektrického rozvodu.

Voliteľné príslušenstvo k systému Amprobe AT-5005

- SC-5000 vysielacie kliešte o priemere (100 mm) pre induktívne naviazanie signálu vo volne ležiacich vedeniach
- M-5000 kábel zo sklenných vlákien pre zisťovanie hĺbok nekovových potrubných vedení
- BT-5000 náhradný batériový pack pre vysielač
- BR-5000 náhradný batériový pack pre prijímač

Dôležité vlastnosti systému Amprobe AT-5005

- Prvá trasovačka s farebným VGA grafickým displejom.
- Technológia Signal select pre určovanie smeru prúdu pre odlišné paralelné vedenie.
- Funkcia kompasu: upozornenie na zmenu smeru trasy alebo na odbočku.
- Signalizácia skreslenia pola: podkreslenie kompasu signalizuje mieru skreslenia signálu v dôsledku väzby na súbežné vedenie.
- Smerové naviazanie na trasu.
- Tri pracovné režimy pre dosiahnutie najlepšej presnosti:

1. Pasívny power režim (50, 60, 100 a 120 Hz): pre trasovanie silových vedení pod napätím

2. Pasívny rádio režim (RF): v tomto režime sa pre trasovanie podzemných vedení využívajú okolité rádiové vlny

3. Aktívny režim: signál je vysielaný pomocou vysielača so široko voliteľnou frekvenciou v rozsahu 491 Hz až 166 KHz. Vysielač sa na trasované vedenie pripojí indukčne alebo galvanicky (priamo).
Tento režim trasovania sa využíva pre lokalizáciu káblov bez napätia.

- Automatické meranie hĺbky káblov až do 6 metrov a meranie prúdu
- Súčastné zobrazenie Min a Max signálu pre rýchle a spolahlivé trasovanie i pri zložitých podmienkach.
- RS-232 a Blue tooth rozhranie pre obojsmerný prenos dát: možnosť sťahovania dôležitých obrázkov a archivácia nameraných údajov.
- Pamäť pre ukladanie dát z trasovania.
- Automatický alebo manuálny režim nastavenia zosilnenia pre rýchle a jednoduché trasovanie vodičov alebo presné odhalenie chyby.
- Tecgnológia DSP (digitálne spracovanie signálu) ako vo vysielači, tak i v prímači pre spoľahlivejšie trasovanie v porovnaní s analogovými prístrojmi.
- Nový ergonomický a robustný kryt pre odolnosť proti dažďu a odolnosť proti mechanickému poškodeniu.
- Plne grafické uživateľské rozhranie.
- Prijímač s nabíjacími Lion akumulátormi s veľkou kapacitou.
- Generátor s výkonom 10 W s vstavanou vysielacou anténou a Lion akumulátormi.
- V generátore je integrovaný multi-meter.
- Lokalizácia porúch pomocou volitelného A-rámu (pre silové a telekomunikačné káble)

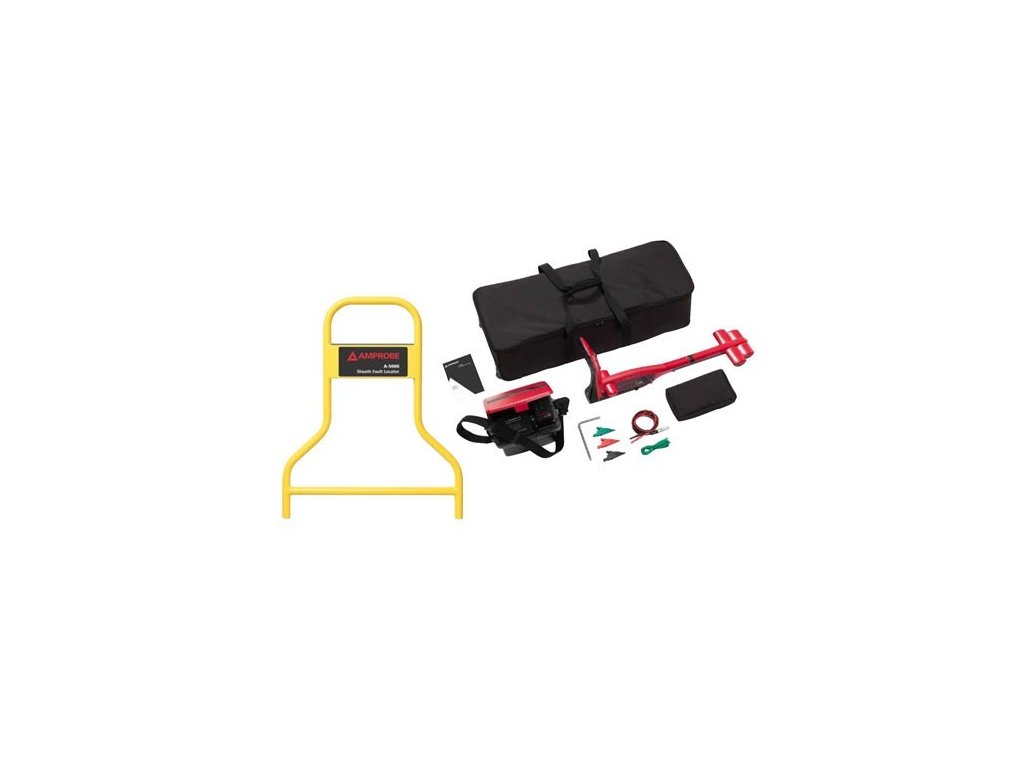

Obsah dodávky:

- Vysielač T-5000 - 1 kus
- Prijímač R-5000 - 1 kus
- Krokosvorka (červená, zelená, čierna) - 3 kusy
- Merací vodič zelený - 1 kus
- Merací vodič pre priame meranie - 1 kus
- Zemniaca sonda - 1 kus
- Prenosná brašňa - 1 kus
- Batérie: IEC R6/AA - 9 kusov
- Batérie: IEC R20/D - 6 kusov
- A-rám (A-frame)
