Fluke FEV500 - Profesionálny analyzátor DC nabíjacích staníc (CCS2)

Fluke FEV500 predstavuje revolúciu v testovaní DC nabíjacej infraštruktúry. Tento analyzátor nie je len jednoduchý adaptér, ale plnohodnotné diagnostické zariadenie, ktoré simuluje digitálnu komunikáciu medzi vozidlom a stanicou (SLAC a V2G protokoly). Vďaka tomu dokážete odhaliť chyby v komunikačnom reťazci, ktoré bežné meracie prístroje nezachytia.

Zariadenie je navrhnuté pre prácu v teréne – je robustné, odolné a vybavené prehľadným displejom pre okamžitú interpretáciu stavov CP (Control Pilot). Umožňuje vykonávať kritické testy bezpečnosti, ako je meranie izolačného odporu DC okruhu a testovanie funkcie núdzového vypnutia. S Fluke FEV500 môžete validovať výkon nabíjačky, monitorovať stabilitu napätia a prúdu v reálnom čase a generovať profesionálne protokoly o skúške.

Krátka technická špecifikácia

• Podporované typy konektorov: CCS Typ 2 (Combined Charging System)

• Simulácia komunikačných stavov: A, B, C, D a E (podľa IEC 61851-1)

• Digitálne protokoly: Plná podpora DIN 70121 a ISO 15118 (vrátane SLAC analýzy)

• Rozsah merania napätia CP: -15 V až +15 V (rozlíšenie 0,01 V)

• Frekvenčný rozsah CP: 900 Hz až 1100 Hz (presnosť 0,1 %)

• Analýza PWM signálu: Meranie striedy (Duty Cycle) od 2 % do 98 %

• Simulácia PP (Proximity Pilot): Nastaviteľný odpor 50 Ω až 5000 Ω

• Testovanie izolácie: Podpora merania do 500 V DC (asymetrický izolačný odpor)

• Bezpečnostné funkcie: Tlačidlo núdzového zastavenia a uvoľnenia konektora

• Napájanie: Vymeniteľná Li-ion batéria (10,8 V, 6,8 Ah) s výdržou až 10 hodín

• Konektivita: USB-C port pre export dát, Bluetooth a Wi-Fi pre spojenie s aplikáciou

• Odolnosť a prostredie: Krytie IP54, prevádzková teplota -20 °C až +50 °C

• Bezpečnostná kategória: CAT II 300 V (podľa IEC 61010-1)

• Kompletnú technickú špecifikáciu nájdete v súbore nižšie (Súvisiace súbory)

Obsah balenia

• Analyzátor Fluke FEV500

• Nabíjacia zostava (USB-C napájací adaptér)

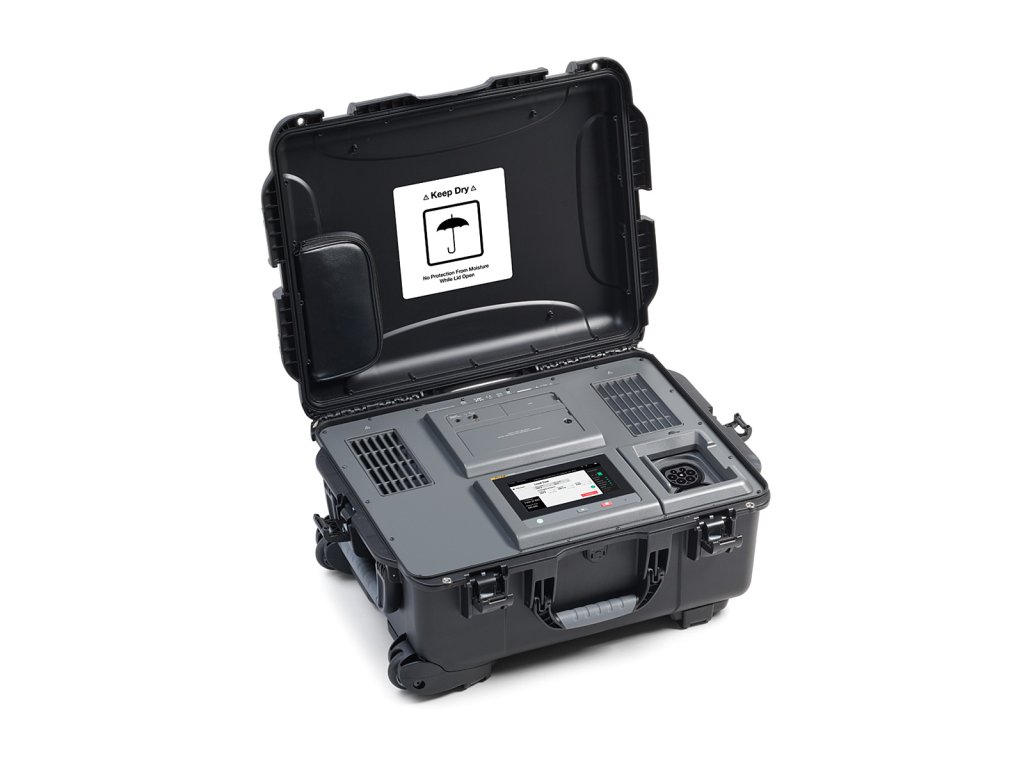

• Robustný transportný kufor s kolieskami

• Sada meracích káblov a hrotov
