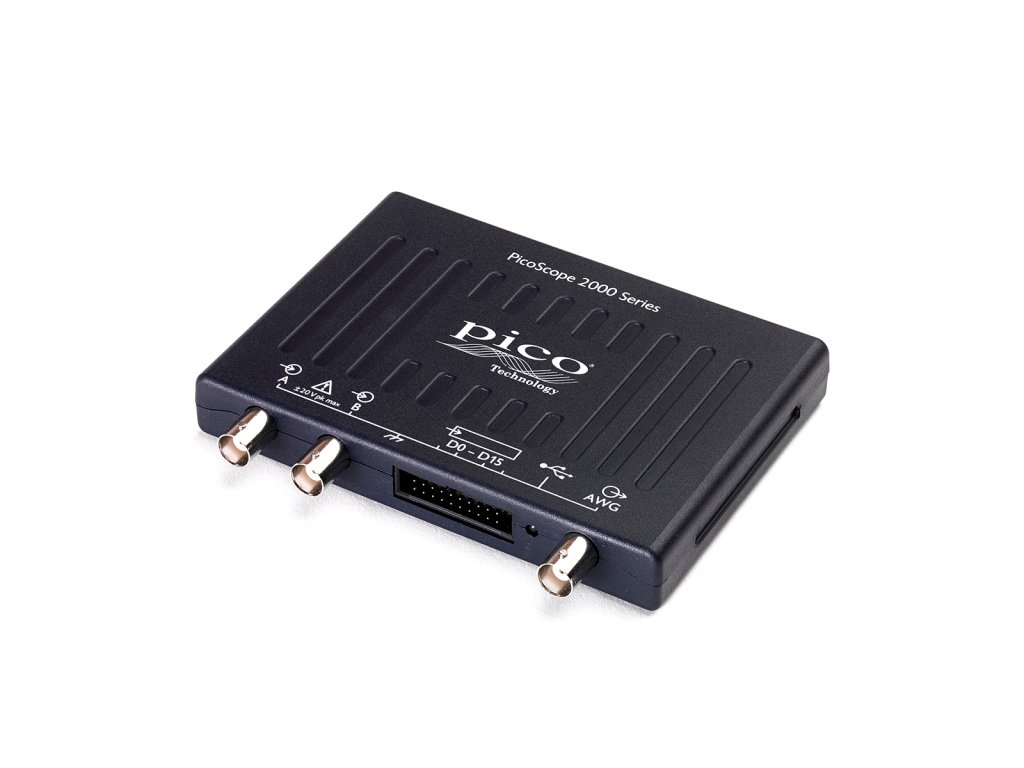

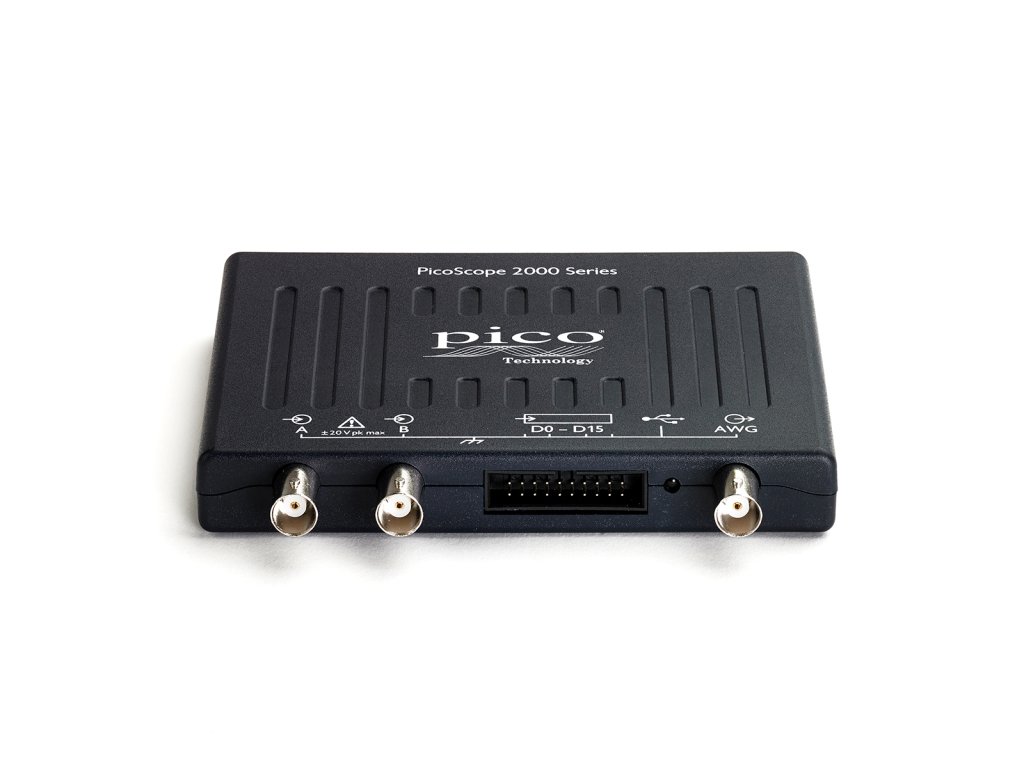

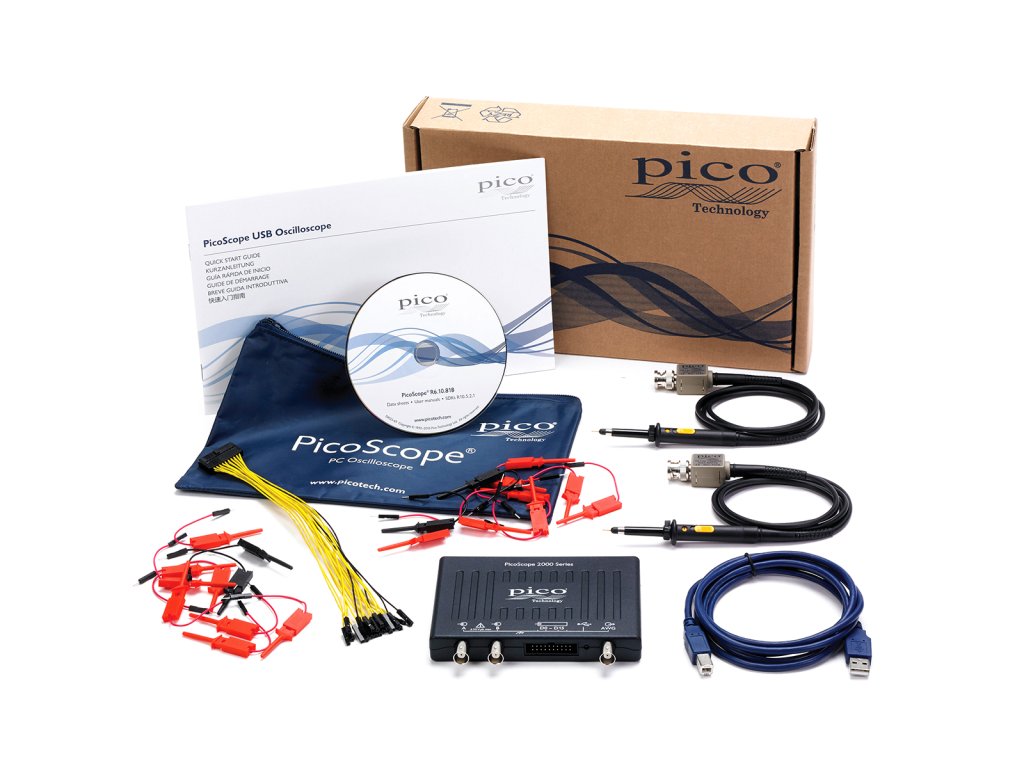

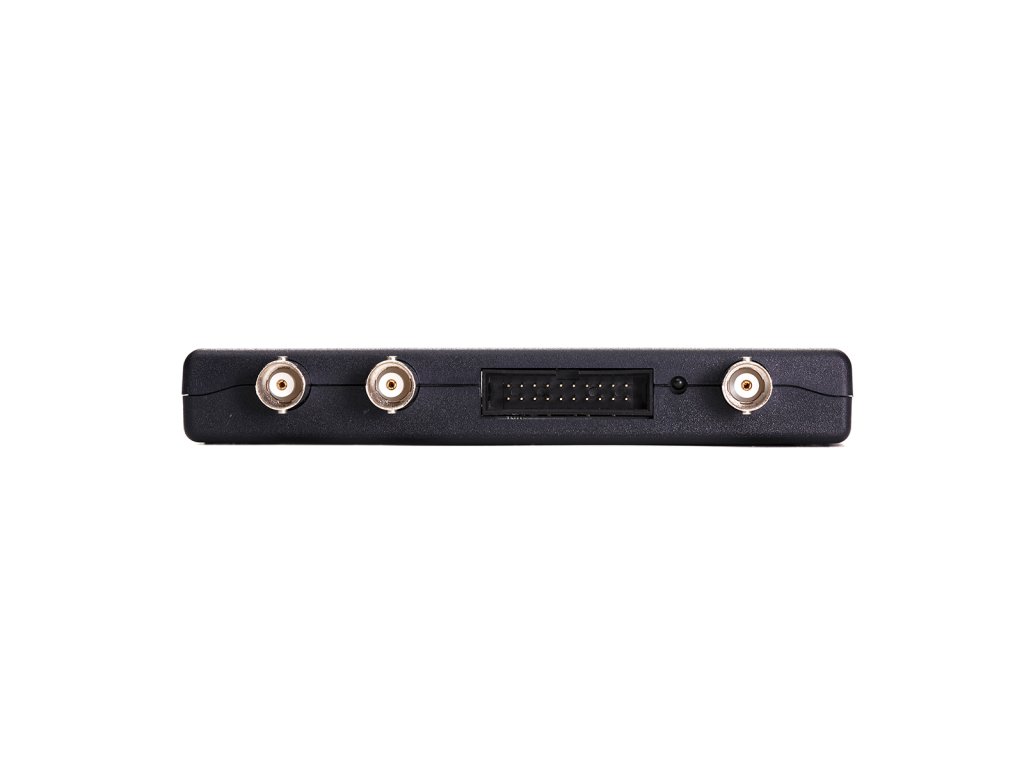

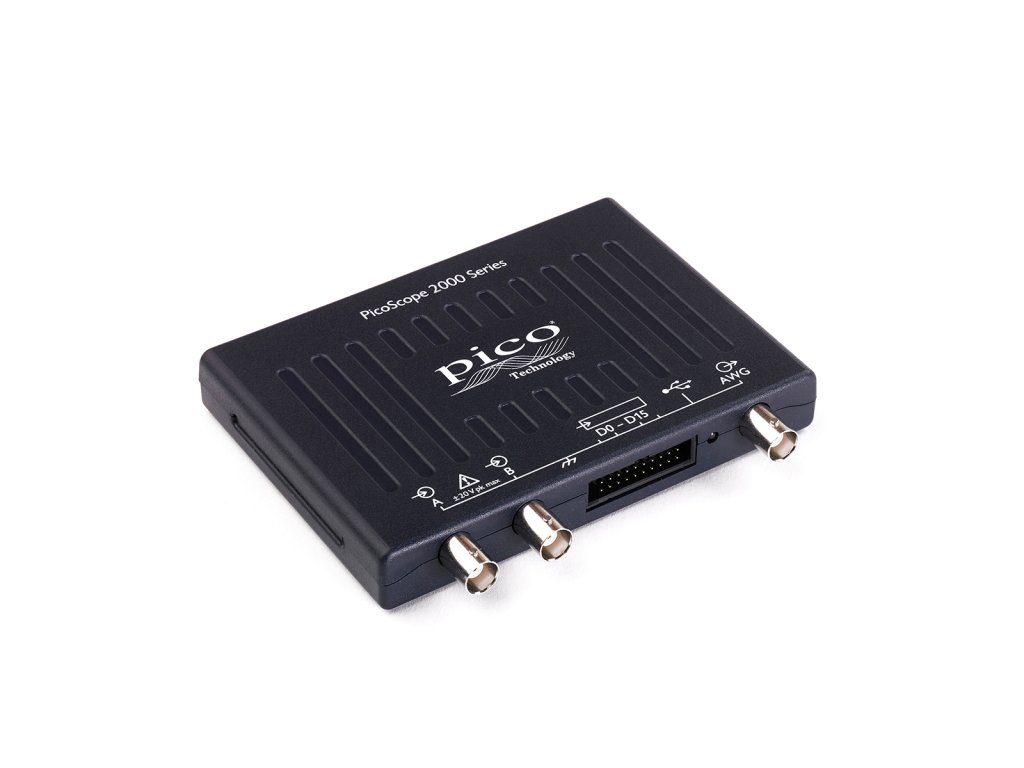

PicoScope 2206B MSO - 2+16 kanálový 50MHz MSO USB osciloskop

Značka: pico Technology

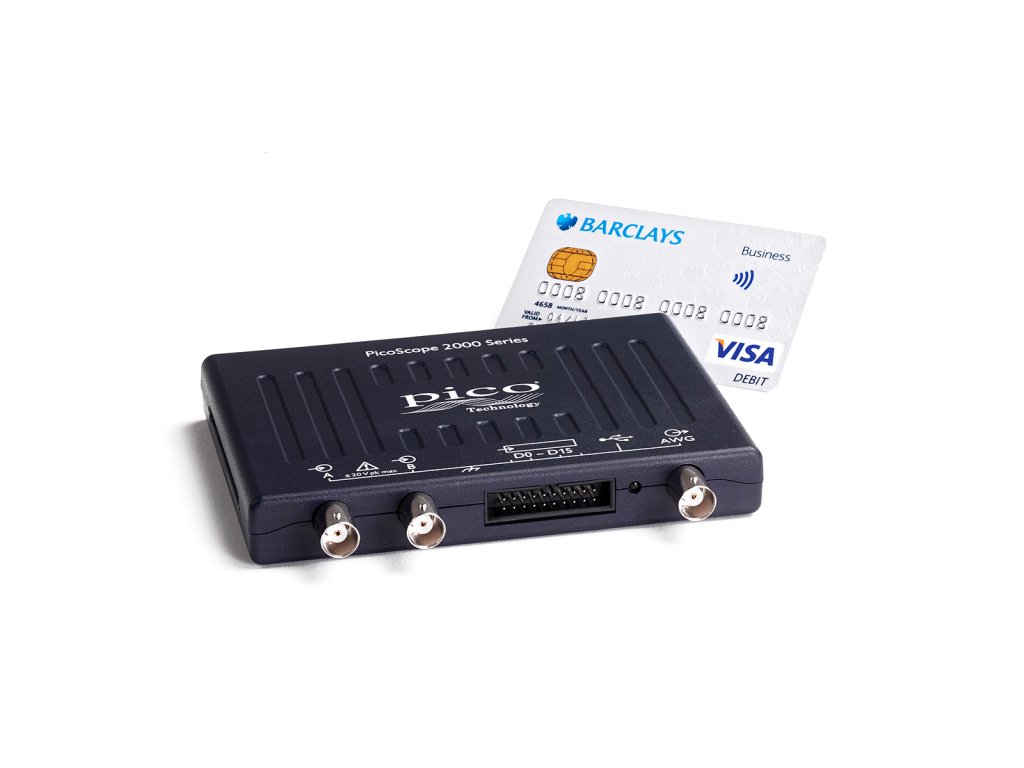

S USB osciloskopmi PicoScope série 2200 nemáte iba samotný osciloskop, ale aj spektrálny analyzátor a generátor ľubovolných preibehov. A to všetko v malom a jednoduchom prístroji.

Dostupnosť Na objednávku
Môžeme doručiť do:
4.11.2024
Možnosti doručenia
Kód: PQ009
€730,80 €609 bez DPH
PicoScope 2206B MSO - 2+16 kanálový 50MHz MSO USB osciloskop
Značka: pico Technology
Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom odosielame v deň objednávky (do 13:00)
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.
  • MSO modely so 16 digitálnymi kanálmi
  • Rozsah do 50 MHz
  • Vzorkovacia frekvencia do 1 GS/s
  • Buffer do 128 MS
  • Generátor ľubovolných priebehov
  • Pripojený a napájaný cez USB


PicoScope séria 2000 ponúka buď osciloskopy s 2 alebo 4 kanálmi, plus zmiešaný signál (MSO) s 2 analógovými + 16 digitálnymi vstupmi. Všetky modely obsahujú analyzér spektier, generátor funkcie, generátor ľubovolnych priebehov a sériový bus analyzér, a MSO modely tiež fungujú ako analyzéry logiky.

PicoScope 2000A modely majú neporovnateľnú hodnotu, s výborným zobrazením priebehu a meraním do 25 MHz pre mnohé analógové, digitálne a iné aplikácie. Ideálny pre výučbu, koníček a použitie v teréne.

PicoScope 2000B majú výhodu lepšej pamäte (do 128 MS), väčší rozsah (do 100 MHz) a rýchlejšie načítanie priebehov, čo dáva potrebný výkon a to umožňuje pokročilejšie analýzy priebehu, vrátane sériového dekódovania.

VERTICAL (ANALÓGOVÉ VSTUPY) PicoScope
2205A MSO
PicoScope
2206B MSO
PicoScope
2207B MSO
PicoScope
2208B MSO
Vstupné kanály 2 2
Šírka pásma (–3 dB) 25 MHz 50 MHz 70 MHz 100 MHz
Doba nábehu (kalkulovaná) 14 ns 7 ns 5 ns 3.5 ns
Vertikálne rozlíšenie 8 bitov 8 bitov
Pokročilé vertikálne rozlíšenie Do 12 bitov Do 12 bitov
Vstupné rozsahy ±20 mV, ±50 mV, ±100 mV,
±200 mV, ±500 mV,
±1 V, ±2 V, ±5 V, ±10 V, ±20 V
±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV,
±1 V, ±2 V, ±5 V, ±10 V, ±20 V
Citlivosť vstupu 4 mV/div do 4 V/div
(10 vertikálnych dielikov)
4 mV/div do 4 V/div (10 vertikálnych dielikov)
Párovanie vstupov AC / DC AC / DC
Konektory vstupov BNC(f) BNC(f)
Charakteristiky vstupov 1 MΩ ± 1% ∥ 16 pF ± 1 pF 1 MΩ ± 1% ∥ 16 pF ± 1 pF
Analógový offset rozsah
(nastavenie vertikálnej pozície)
±250 mV (20 mV do 200 mV rozsahy)
±2.5 V (500 mV do 2 V rozsahy)
±20 V (5 V do 20 V rozsahy)
±250 mV (20 mV do 200 mV rozsahy)
±2.5 V (500 mV do 2 V rozsahy)
±20 V (5 V do 20 V rozsahy)
DC presnosť ±3% celého rozsahu ±200 μV ±3% celého rozsahu ±200 μV
Ochrana pred preťažením ±100 V (DC + AC peak) do 10 kHz ±100 V (DC + AC peak) do 10 kHz
VERTIKÁLNE (DIGITÁLNE VSTUPY)
Vstupné kanály 16 (dva 8-bitové porty) 16 (dva 8-bitové porty)
Vstupný konektor 2.54 mm pitch, 10 x 2-smerný konektor 2.54 mm pitch, 10 x 2-smerný konektor
Max frekvencia vstupu 100 MHz (200 Mb/s) 100 MHz (200 Mb/s)
Minimálna detekovateľná šírka pulsu 5 ns 5 ns
Impedancia vstupu 200 kΩ ±2% ∥ 8 pF ±2 pF 200 kΩ ±2% ∥ 8 pF ±2 pF
Dynamycký rozsah vstupu ±20 V ±20 V
Threshold (rozsah) ±5 V ±5 V
Threshold (zoskupenie) Dve samostatné ovládanie tresholdu.
Port 0: D0 do D7, Port 1: D8 do D15
Dve samostatné ovládanie tresholdu.
Port 0: D0 do D7, Port 1: D8 do D15
Threshold (výber) TTL, CMOS, ECL, PECL, užívateľom definované TTL, CMOS, ECL, PECL, užívateľom definované
Port threshold presnosť ±350 mV (vrátane hysterézie) ±350 mV (vrátane hysterézie)
Hysteréza < ±250 mV < ±250 mV
Min zhúpnutie vstupného napätia 500 mV pk-pk 500 mV pk-pk
Ochrana pred prepätím ±50 V ±50 V
HORIZONTAL (TIMEBASE)
Max vzorkovacia frekvencia 1 analógový kanál
(real-time) 1 alebo 2 kanály
Iné
Každý 8-bitový digitálny port sa ráta ako 1 kanál
500 MS/s
500 MS/s (nie viac ako 1 analog.)
250 MS/s
1 GS/s
500 MS/s
250 MS/s
Equivalent sampling rate (ETS) 5 GS/s 10 GS/s
Max vzorkovacia frekvencia (streaming) 1 MS/s (5 MS/s s SDK) 9.6 MS/s (31 MS/s s SDK)
Najkratšia časová základňa 2 ns/div 2 ns/div 1 ns/div
Najdlhšia časová základňa 5000 s/div 5000 s/div
Buffer (režim blokovania, zdielaný medzi aktívnymi kanálmi) 48 kS 32 MS 64 MS 128 MS
Buffer (streaming mode,
PicoScope software)
100 MS (zdielaná medzi kanálmi) 100 MS (zdielaná medzi kanálmi)
Buffer (streaming mode, SDK) Do dostupnej PC pamäte Do dostupnej PC pamäte
Buffery (SDK) 96 128 000 256 000 500 000
Buffery (PicoScope software) 32 10 000
Presnosť časovej základne ±50 ppm ±50 ppm
DYNAMICKÝ VÝKON (typicky)
Crosstalk Lepšie ako 300:1 Lepšie ako 300:1
Harmonické rušenie < –50 dB na 100 kHz, celého rozsahu,
typicky
< –50 dB at 100 kHz, celého rozsahu, typicky
SFDR (100 kHz, celý rozah vstupu, typicky) ±20 mV rozsah: > 44 dB
±50 mV rozsah a vyžšie: > 52 dB
±20 mV rozsah: > 44 dB
±50 mV rozsah a vyžšie: > 52 dB
Šum (±20 mV rozsah) < 150 μV RMS < 220 μV RMS < 300 μV RMS
Plochosť pásma (+0.3 dB, –3 dB) od DC do celej šírky pásma, typicky (+0.3 dB, –3 dB) do celej šírky pásma, typicky
TRIGER
Zdroje Ch A, Ch B, Digital 0–15 Ch A, Ch B, Digital 0–15
Režimy None, auto, repeat, single, rapid
(segmentovaná pamäť)
None, auto, repeat, single, rapid (segmentovaná pamäť)
Pokročilé trigery
(analógové vstupy)
Edge, window, pulse width, window
pulse width, dropout, window
dropout, interval, runt pulse, logic
Edge, window, pulse width, window pulse width, dropout, window
dropout, interval, runt pulse, logic
Pokročilé trigery
(digitálne vstupy)
Edge, pulse width, dropout, interval,
logic, pattern, mixed signal
Edge, pulse width, dropout, interval, logic, pattern, mixed signal
Typy, ETS Stúpajúca alebo klesajúca hrana (dostupné iba na Ch A) Stúpajúca alebo klesajúca hrana  (dostupné iba na Ch A)
Trigger sensitivity, real-time
(analog channels)
Digitálne triggerovanie poskytuje 1 LSB
presnosť do plnej šírky pásma
Digitálne triggerovanie poskytuje 1 LSB
presnosť do plnej šírky pásma
Trigger sensitivity, ETS
(analog channels)
10 mV p-p, typicky, v celej šírke pásma 10 mV p-p, typicky, v celej šírke pásma
Max pre-trigger záchyt 100% veľkosti zachytenia 100% veľkosti zachytenia
Max post-trigger oneskorenie 4 bilióny vzoriek 4 bilióny vzoriek
Trigger rearm time, max. vzorkovacia frekvencia < 2 μs < 1 μs
Max. frekvencia trigeru na max. vzorkovacia frekvencia 32 priebehov v 64 μs burst, typicky 10 000 priebehov v 6 ms burst, typicky
