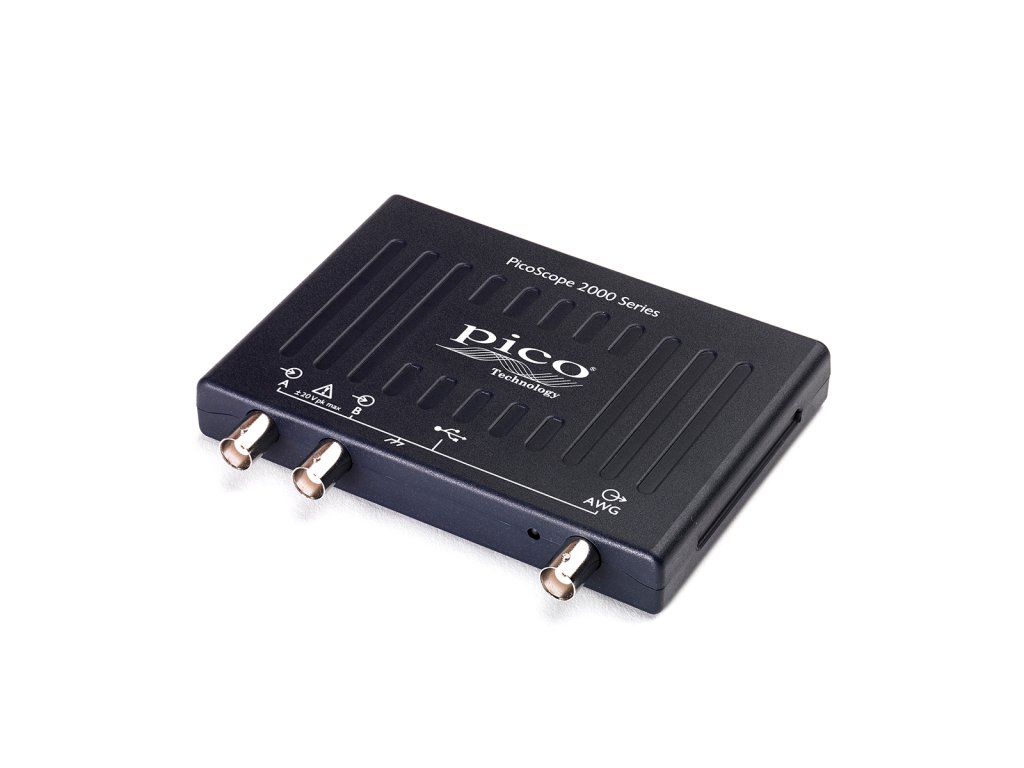

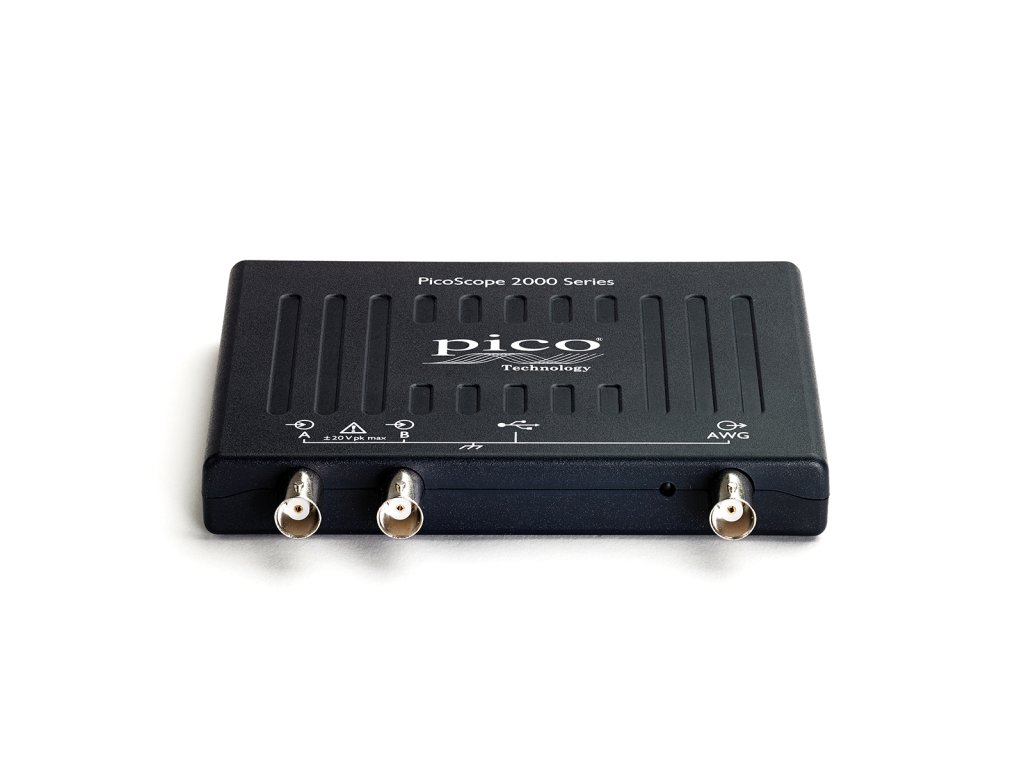

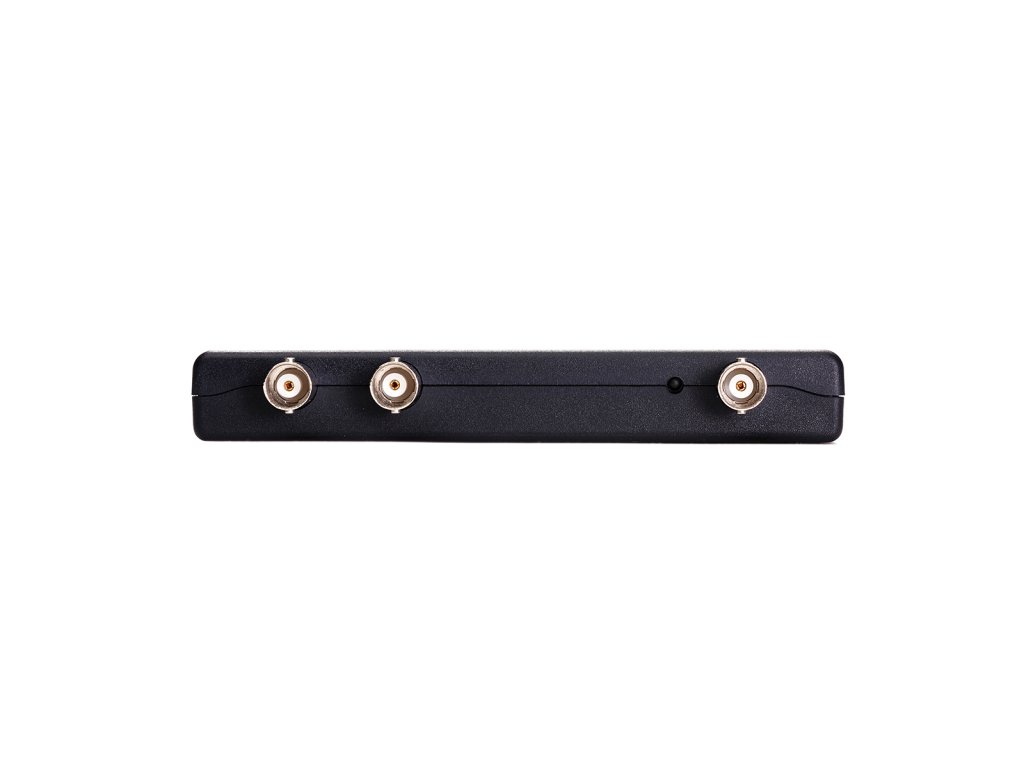

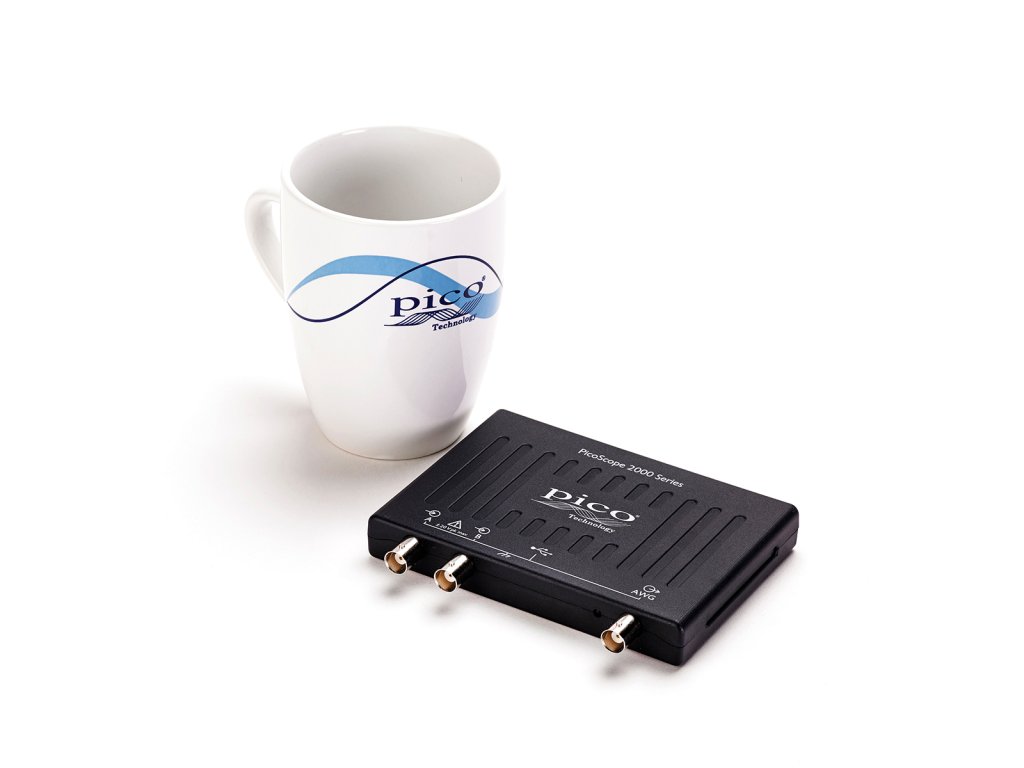

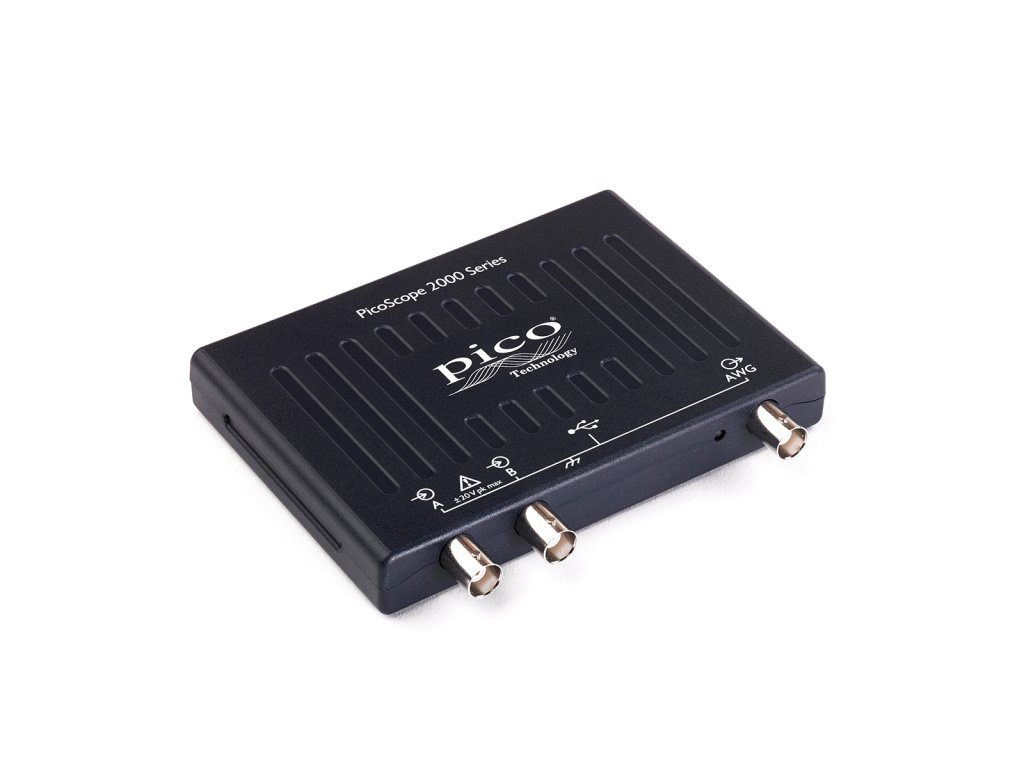

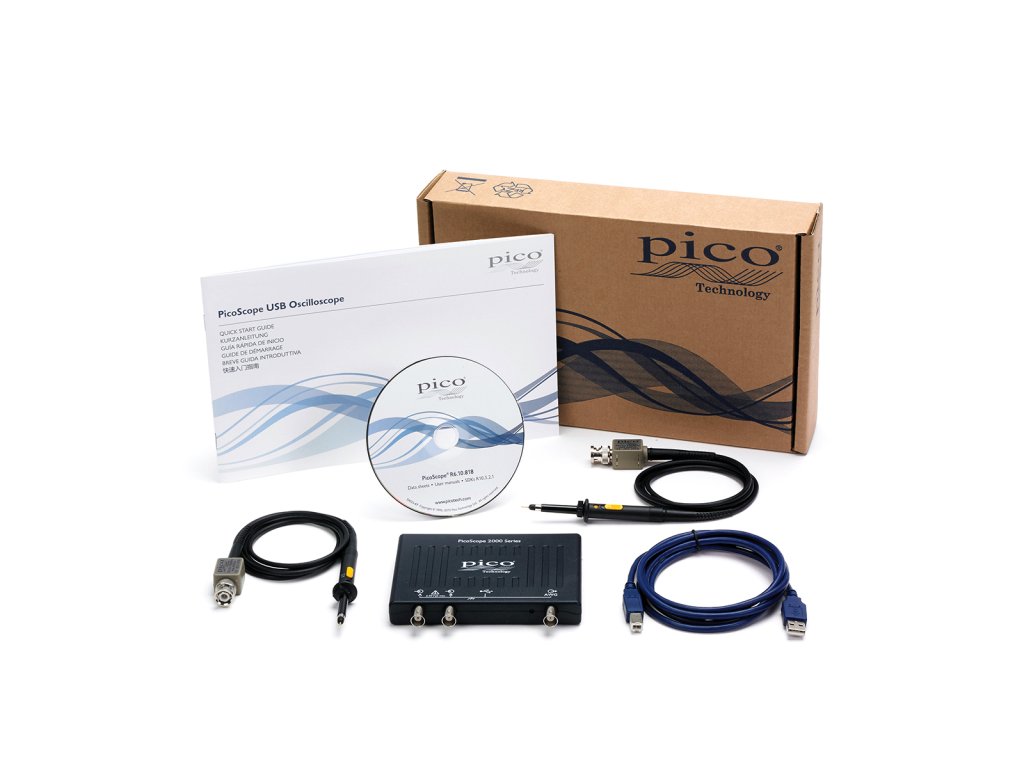

PicoScope 2207B - 2-kanálový 70MHz USB osciloskop

Značka: pico Technology

S USB osciloskopmi PicoScope série 2200A nemáte iba samotný osciloskop, ale aj spektrálny analyzátor a generátor ľubovolných preibehov. A to všetko v malom a jednoduchom prístroji.

Dostupnosť Na objednávku
Môžeme doručiť do:
27.12.2024
Možnosti doručenia
Kód: PQ013
€598,80 €499 bez DPH
PicoScope 2207B - 2-kanálový 70MHz USB osciloskop
Značka: pico Technology
Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom odosielame v deň objednávky (do 13:00)
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.
  • 2 analógové kanály
  • Rozsah do 70 MHz
  • Vzorkovacia frekvencia do 1 GS/s
  • Buffer do 128 MS
  • Generátor ľubovolných priebehov
  • Pripojený a napájaný cez USB


PicoScope séria 2000 ponúka buď osciloskopy s 2 alebo 4 kanálmi, plus zmiešaný signál (MSO) s 2 analógovými + 16 digitálnymi vstupmi. Všetky modely obsahujú analyzér spektier, generátor funkcie, generátor ľubovolnych priebehov a sériový bus analyzér, a MSO modely tiež fungujú ako analyzéry logiky.

PicoScope 2000A modely majú neporovnateľnú hodnotu, s výborným zobrazením priebehu a meraním do 25 MHz pre mnohé analógové, digitálné a iné aplikácie. Ideálny pre výučbu, koníček a použitie v teréne.

PicoScope 2000B majú výhodu lepšej pamäte (do 128 MS), väčší rozsah (do 100 MHz) a rýchlejšie načítanie priebehov, čo dáva potrebný výkon a to umožňuje pokročilejšie analýzy priebehu, vrátane sériového dekódovania.

VERTICAL PicoScope
2204A
PicoScope
2205A
PicoScope
2206B
PicoScope
2207B
PicoScope
2208B
Rozsah (–3 dB) 10 MHz 25 MHz 50 MHz 70 MHz 100 MHz
Doba nábehu (vypočítaná) 35 ns 14 ns 7 ns 5 ns 3.5 ns
Vertikálne rozlíšenie 8 bitov 8 bitov
Vylepšené vertikálne rozlíšenie Do 12 bitov Do 12 bitov
Rozsahy vstupu ±50 mV, ±100 mV, ±200 mV, ±500 mV,
±1 V, ±2 V, ±5 V, ±10 V, ±20 V
±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV,
±1 V, ±2 V, ±5 V, ±10 V, ±20 V
Citlivosť vstupu 10 mV/div do 4 V/div (10 vertikálnych dielikov) 4 mV/div do 4 V/div (10 vertikálnych dielikov)
Párovanie vstupov AC / DC AC / DC
Vstupný konektor BNC(f) BNC(f)
Vlastnosti vstupu 1 MΩ ± 1% ∥ 14 pF ± 2 pF 1 MΩ ± 1% ∥ 16 pF ± 1 pF
Analógový offset rozsah
(nastavenie vertikálnej pozície)
- ±250 mV (20 mV do 200 mV rozsahy)
±2.5 V (500 mV do 2 V rozsahy)
±25 V (5 V do 20 V rozsahy)
DC presnosť ±3% celého rozsahu ±200 μV ±3% celého rozsahu ±200 μV
Ochrana proti prepätiu ±100 V (DC + AC špička) ±100 V (DC + AC špička)
HORIZONTAL (Časová základňa)
Maximálna vzorkovacia frekvencia 1 ch.
(skutočný čas) 2 ch.
100 MS/s
50 MS/s
200 MS/s (Ch. A)
100 MS/s
500 MS/s
250 MS/s
1 GS/s
500 MS/s
Equivalent sampling rate (ETS) 2 GS/s 4 GS/s 5 GS/s 10 GS/s
Max vzorkovacia frekvencia (streaming) 1 MS/s 9.6 MS/s (31 MS/s with SDK)
Najkratšia časová základňa 10 ns/div 5 ns/div 2 ns/div 1 ns/div
Najkratšia časová základňa 5000 s/div 5000 s/div
Buffer (režim blokovania, zdielanie s aktívnymi kanálmi) 8 kS 16 kS 32 MS 64 MS 128 MS
Buffer (streaming mode,
PicoScope software)
100 MS (zdielanie s aktívnymi kanálmi) 100 MS (zdielanie s aktívnymi kanálmi)
Buffer (streaming mode, SDK) Do dostupnej PC pamäte Do dostupnej PC pamäte
Buffery (SDK) 1 128 000 256 000 500 000
Buffery (PicoScope software) 10 000 10 000
Presnosť časovej základne ±100 ppm ±50 ppm
Sample jitter 20 ps RMS typicky 20 ps RMS typicky 3 ps RMS typicky
DYNAMICKÝ VÝKON (typicky)
Crosstalk (plný rozsah, rovnaké rozsahy) Lepšie ako 200:1 Lepšie ako 300:1
Harmonické skreslenie < –50 dB na 100 kHz, celý rozsah vstupu, typicky < –50 dB na 100 kHz, celý rozsah vstupu, typicky
SFDR (100 kHz, celý rozsah vstupu, typicky) 52 dB ±20 mV rozsah: > 44 dB
±50 mV rozsah a vyžšie: > 52 dB
Šum < 150 μV RMS
(±50 mV rozsah)
< 220 μV RMS
(±20 mV rozsah)
< 300 μV RMS
(±20 mV rozsah)
Bandwidth flatness (+0.3 dB, –3 dB) od DC do celého rozsahu (+0.3 dB, –3 dB) od DC do celého rozsahu
TRIGGEROVANIE
Zdroje Ch A, Ch B Ch A, Ch B
Režimy triggeru -, auto, repeat, single -, auto, repeat, single, rapid (segmentovaná pamäť)
Pokročilé triggery Edge, window, pulse width, window pulse
width, dropout, window dropout, interval,
logic
Edge, window, pulse width, window pulse width, dropout,
window dropout, interval, runt pulse, logic
Typy triggerov, ETS Stúpajúca alebo klesajúca hrana Stúpajúca alebo klesajúca hrana (dostupná iba na Ch A)
Citlivosť triggeru, skutočný čas Digitálne triggerovanie poskytuje 1 LSB presnosť do plného rozsahu Digitálne triggerovanie poskytuje 1 LSB presnosť do plného rozsahu
Citlivosť triggeru, ETS 10 mV p-p, typicky, plného rozsahu 10 mV p-p, typicky, plného rozsahu
Maximum pre-trigger capture 100% zachytenej veľkosti 100% zachytenej veľkosti
Max post-trigger delay 4 biliónov vzoriek 4 biliónov vzoriek
Trigger rearm time PC-závislý < 2 μs na najrýchlejšej časovej základni < 1 μs na najrýchlejšej časovej základni
Max rýchlosť triggeru PC-závislý 10 000 priebehov v
12 ms burst typicky
10 000 priebehov v 6 ms burst typicky
