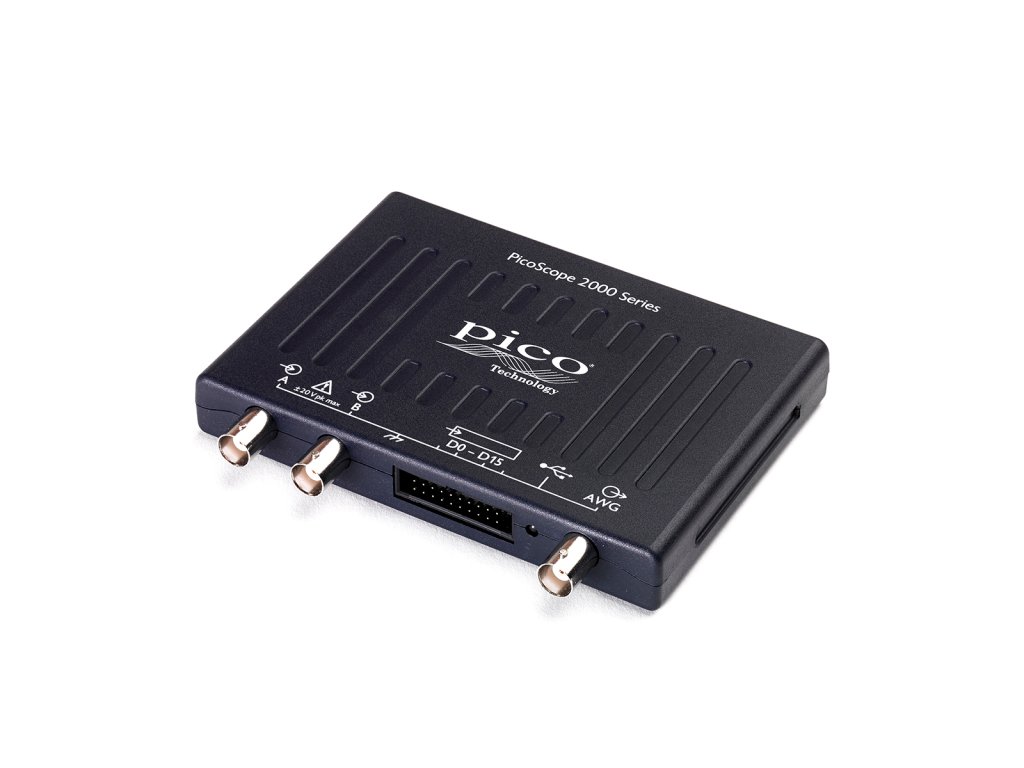

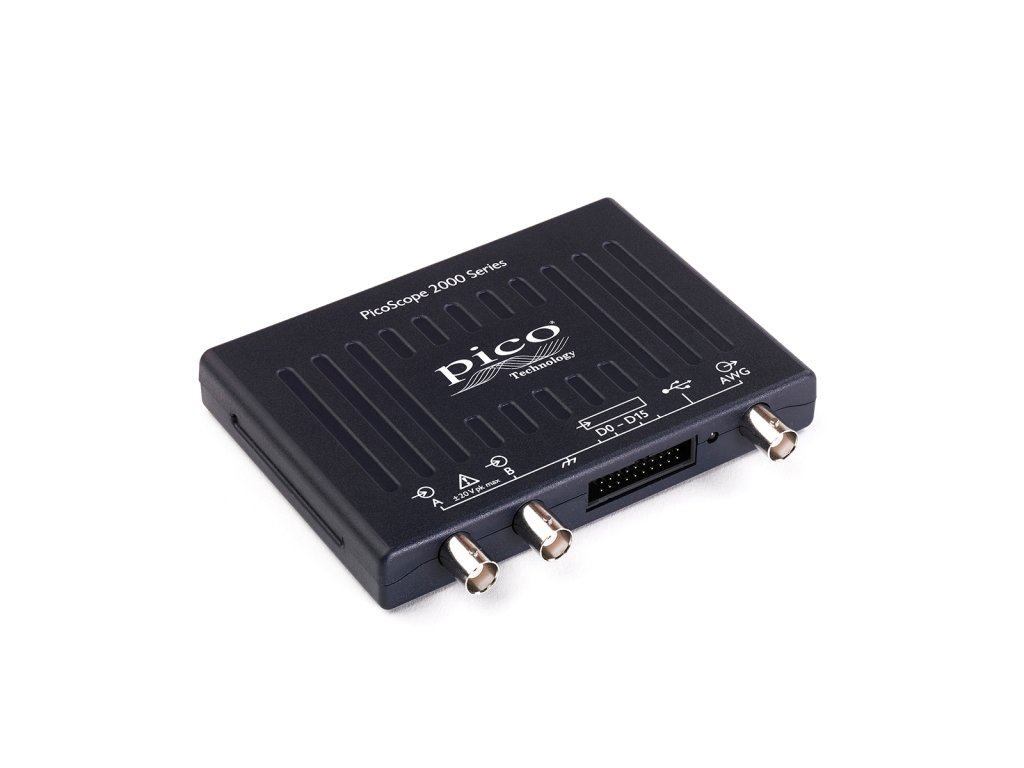

PicoScope 2208B MSO - 2+16 kanálový 100MHz MSO USB osciloskop
S USB osciloskopmi PicoScope série 2200 nemáte iba samotný osciloskop, ale aj spektrálny analyzátor a generátor ľubovolných preibehov. A to všetko v malom a jednoduchom prístroji.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.
- MSO modely so 16 digitálnymi kanálmi
- Rozsah do 100 MHz
- Vzorkovacia frekvencia do 1 GS/s
- Buffer do 128 MS
- Generátor ľubovolných priebehov
- Pripojený a napájaný cez USB
PicoScope séria 2000 ponúka buď osciloskopy s 2 alebo 4 kanálmi, plus zmiešaný signál (MSO) s 2 analógovými + 16 digitálnymi vstupmi. Všetky modely obsahujú analyzér spektier, generátor funkcie, generátor ľubovolnych priebehov a sériový bus analyzér, a MSO modely tiež fungujú ako analyzéry logiky.
PicoScope 2000A modely majú neporovnateľnú hodnotu, s výborným zobrazením priebehu a meraním do 25 MHz pre mnohé analógové, digitálne a iné aplikácie. Ideálny pre výučbu, koníček a použitie v teréne.
PicoScope 2000B majú výhodu lepšej pamäte (do 128 MS), väčší rozsah (do 100 MHz) a rýchlejšie načítanie priebehov, čo dáva potrebný výkon a to umožňuje pokročilejšie analýzy priebehu, vrátane sériového dekódovania.
| VERTICAL (ANALÓGOVÉ VSTUPY) | PicoScope 2205A MSO |
PicoScope 2206B MSO |
PicoScope 2207B MSO |
PicoScope 2208B MSO |
| Vstupné kanály | 2 | 2 | ||
| Šírka pásma (–3 dB) | 25 MHz | 50 MHz | 70 MHz | 100 MHz |
| Doba nábehu (kalkulovaná) | 14 ns | 7 ns | 5 ns | 3.5 ns |
| Vertikálne rozlíšenie | 8 bitov | 8 bitov | ||
| Pokročilé vertikálne rozlíšenie | Do 12 bitov | Do 12 bitov | ||
| Vstupné rozsahy | ±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V |
±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V |
||
| Citlivosť vstupu | 4 mV/div do 4 V/div (10 vertikálnych dielikov) |
4 mV/div do 4 V/div (10 vertikálnych dielikov) | ||
| Párovanie vstupov | AC / DC | AC / DC | ||
| Konektory vstupov | BNC(f) | BNC(f) | ||
| Charakteristiky vstupov | 1 MΩ ± 1% ∥ 16 pF ± 1 pF | 1 MΩ ± 1% ∥ 16 pF ± 1 pF | ||
| Analógový offset rozsah (nastavenie vertikálnej pozície) |
±250 mV (20 mV do 200 mV rozsahy) ±2.5 V (500 mV do 2 V rozsahy) ±20 V (5 V do 20 V rozsahy) |
±250 mV (20 mV do 200 mV rozsahy) ±2.5 V (500 mV do 2 V rozsahy) ±20 V (5 V do 20 V rozsahy) |
||
| DC presnosť | ±3% celého rozsahu ±200 μV | ±3% celého rozsahu ±200 μV | ||
| Ochrana pred preťažením | ±100 V (DC + AC peak) do 10 kHz | ±100 V (DC + AC peak) do 10 kHz | ||
| VERTIKÁLNE (DIGITÁLNE VSTUPY) | ||||
| Vstupné kanály | 16 (dva 8-bitové porty) | 16 (dva 8-bitové porty) | ||
| Vstupný konektor | 2.54 mm pitch, 10 x 2-smerný konektor | 2.54 mm pitch, 10 x 2-smerný konektor | ||
| Max frekvencia vstupu | 100 MHz (200 Mb/s) | 100 MHz (200 Mb/s) | ||
| Minimálna detekovateľná šírka pulsu | 5 ns | 5 ns | ||
| Impedancia vstupu | 200 kΩ ±2% ∥ 8 pF ±2 pF | 200 kΩ ±2% ∥ 8 pF ±2 pF | ||
| Dynamycký rozsah vstupu | ±20 V | ±20 V | ||
| Threshold (rozsah) | ±5 V | ±5 V | ||
| Threshold (zoskupenie) | Dve samostatné ovládanie tresholdu. Port 0: D0 do D7, Port 1: D8 do D15 |
Dve samostatné ovládanie tresholdu. Port 0: D0 do D7, Port 1: D8 do D15 |
||
| Threshold (výber) | TTL, CMOS, ECL, PECL, užívateľom definované | TTL, CMOS, ECL, PECL, užívateľom definované | ||
| Port threshold presnosť | ±350 mV (vrátane hysterézie) | ±350 mV (vrátane hysterézie) | ||
| Hysteréza | < ±250 mV | < ±250 mV | ||
| Min zhúpnutie vstupného napätia | 500 mV pk-pk | 500 mV pk-pk | ||
| Ochrana pred prepätím | ±50 V | ±50 V | ||
| HORIZONTAL (TIMEBASE) | ||||
| Max vzorkovacia frekvencia 1 analógový kanál (real-time) 1 alebo 2 kanály Iné Každý 8-bitový digitálny port sa ráta ako 1 kanál |
500 MS/s 500 MS/s (nie viac ako 1 analog.) 250 MS/s |
1 GS/s 500 MS/s 250 MS/s |
||
| Equivalent sampling rate (ETS) | 5 GS/s | 10 GS/s | ||
| Max vzorkovacia frekvencia (streaming) | 1 MS/s (5 MS/s s SDK) | 9.6 MS/s (31 MS/s s SDK) | ||
| Najkratšia časová základňa | 2 ns/div | 2 ns/div | 1 ns/div | |
| Najdlhšia časová základňa | 5000 s/div | 5000 s/div | ||
| Buffer (režim blokovania, zdielaný medzi aktívnymi kanálmi) | 48 kS | 32 MS | 64 MS | 128 MS |
| Buffer (streaming mode, PicoScope software) |
100 MS (zdielaná medzi kanálmi) | 100 MS (zdielaná medzi kanálmi) | ||
| Buffer (streaming mode, SDK) | Do dostupnej PC pamäte | Do dostupnej PC pamäte | ||
| Buffery (SDK) | 96 | 128 000 | 256 000 | 500 000 |
| Buffery (PicoScope software) | 32 | 10 000 | ||
| Presnosť časovej základne | ±50 ppm | ±50 ppm | ||
| DYNAMICKÝ VÝKON (typicky) | ||||
| Crosstalk | Lepšie ako 300:1 | Lepšie ako 300:1 | ||
| Harmonické rušenie | < –50 dB na 100 kHz, celého rozsahu, typicky |
< –50 dB at 100 kHz, celého rozsahu, typicky | ||
| SFDR (100 kHz, celý rozah vstupu, typicky) | ±20 mV rozsah: > 44 dB ±50 mV rozsah a vyžšie: > 52 dB |
±20 mV rozsah: > 44 dB ±50 mV rozsah a vyžšie: > 52 dB |
||
| Šum (±20 mV rozsah) | < 150 μV RMS | < 220 μV RMS | < 300 μV RMS | |
| Plochosť pásma | (+0.3 dB, –3 dB) od DC do celej šírky pásma, typicky | (+0.3 dB, –3 dB) do celej šírky pásma, typicky | ||
| TRIGER | ||||
| Zdroje | Ch A, Ch B, Digital 0–15 | Ch A, Ch B, Digital 0–15 | ||
| Režimy | None, auto, repeat, single, rapid (segmentovaná pamäť) |
None, auto, repeat, single, rapid (segmentovaná pamäť) | ||
| Pokročilé trigery (analógové vstupy) |
Edge, window, pulse width, window pulse width, dropout, window dropout, interval, runt pulse, logic |
Edge, window, pulse width, window pulse width, dropout, window dropout, interval, runt pulse, logic |
||
| Pokročilé trigery (digitálne vstupy) |
Edge, pulse width, dropout, interval, logic, pattern, mixed signal |
Edge, pulse width, dropout, interval, logic, pattern, mixed signal | ||
| Typy, ETS | Stúpajúca alebo klesajúca hrana (dostupné iba na Ch A) | Stúpajúca alebo klesajúca hrana (dostupné iba na Ch A) | ||
| Trigger sensitivity, real-time (analog channels) |
Digitálne triggerovanie poskytuje 1 LSB presnosť do plnej šírky pásma |
Digitálne triggerovanie poskytuje 1 LSB presnosť do plnej šírky pásma |
||
| Trigger sensitivity, ETS (analog channels) |
10 mV p-p, typicky, v celej šírke pásma | 10 mV p-p, typicky, v celej šírke pásma | ||
| Max pre-trigger záchyt | 100% veľkosti zachytenia | 100% veľkosti zachytenia | ||
| Max post-trigger oneskorenie | 4 bilióny vzoriek | 4 bilióny vzoriek | ||
| Trigger rearm time, max. vzorkovacia frekvencia | < 2 μs | < 1 μs | ||
| Max. frekvencia trigeru na max. vzorkovacia frekvencia | 32 priebehov v 64 μs burst, typicky | 10 000 priebehov v 6 ms burst, typicky | ||
