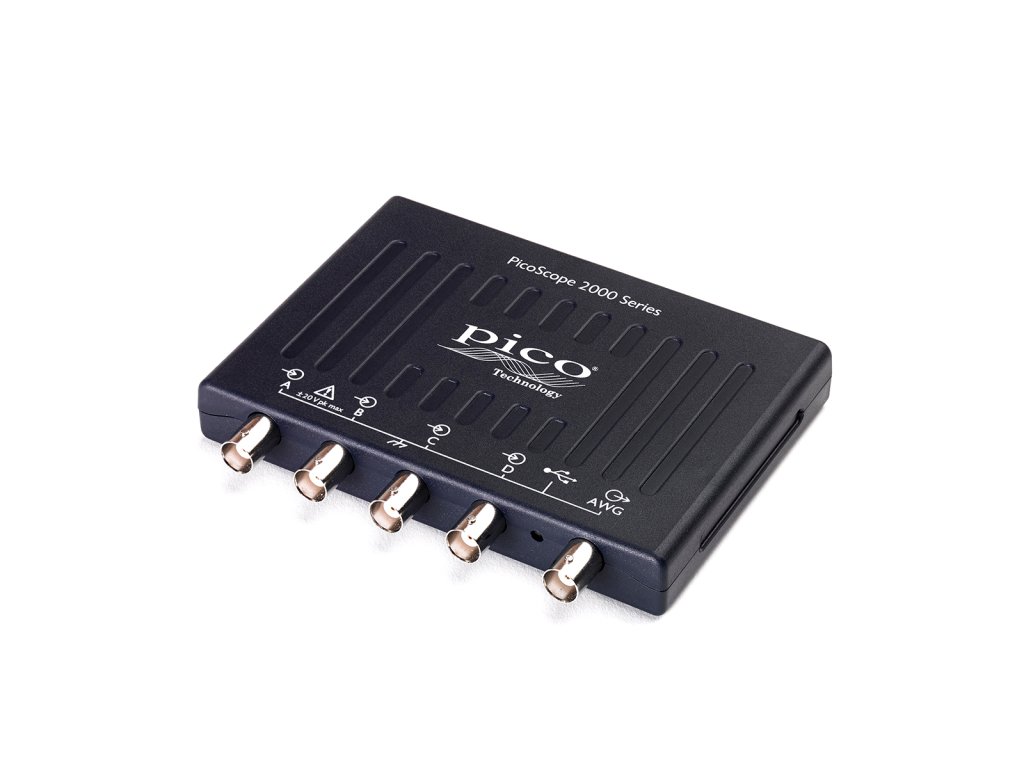

PicoScope 2405A - 4-kanálový 25MHz USB osciloskop

Značka: pico Technology

S USB osciloskopmi PicoScope série 240x nemáte iba samotný osciloskop, ale aj spektrálny analyzátor a generátor ľubovolných preibehov. A to všetko v malom a jednoduchom prístroji.

Dostupnosť Na objednávku
Môžeme doručiť do:
29.11.2024
Možnosti doručenia
Kód: PQ015
€550,80 €459 bez DPH
PicoScope 2405A - 4-kanálový 25MHz USB osciloskop
Značka: pico Technology
Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom odosielame v deň objednávky (do 13:00)
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.
  • 4 analógové kanály
  • Rozsah do 25 MHz
  • Vzorkovacia frekvencia do 1 GS/s
  • Buffer do 128 MS
  • Generátor ľubovolných priebehov
  • Pripojený a napájaný cez USB


PicoScope séria 2000 ponúka buď osciloskopy s 2 alebo 4 kanálmi, plus zmiešaný signál (MSO) s 2 analógovými + 16 digitálnymi vstupmi. Všetky modely obsahujú analyzér spektier, generátor funkcie, generátor ľubovolnych priebehov a sériový bus analyzér, a MSO modely tiež fungujú ako analyzéry logiky.

PicoScope 2000A modely majú neporovnateľnú hodnotu, s výborným zobrazením priebehu a meraním do 25 MHz pre mnohé analógové, digitálné a iné aplikácie. Ideálny pre výučbu, koníček a použitie v teréne.

PicoScope 2000B majú výhodu lepšej pamäte (do 128 MS), väčší rozsah (do 100 MHz) a rýchlejšie načítanie priebehov, čo dáva potrebný výkon a to umožňuje pokročilejšie analýzy priebehu, vrátane sériového dekódovania.

VERTICAL PicoScope
2405A
PicoScope
2406B
PicoScope
2407B
PicoScope
2408B
Šírka pásma (–3 dB) 25 MHz 50 MHz 70 MHz 100 MHz
Doba nábehu (vypočítaná) 14 ns 7 ns 5 ns 3.5 ns
Vertikálne rozlíšenie 8 bitov 8 bitov
Vylepšené vertikálne rozlíšenie Do 12 bitov Do 12 bitov
Rozsahy vstupu ±20 mV, ±50 mV, ±100 mV,
±200 mV, ±500 mV,
±1 V, ±2 V, ±5 V, ±10 V, ±20 V
±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV,
±1 V, ±2 V, ±5 V, ±10 V, ±20 V
Citlivosť vstupu 4 mV/div do 4 V/div
(10 vertikálnych dielikov)
4 mV/div do 4 V/div (10 vertikálnych dielikov)
Párovanie vstupov AC / DC AC / DC
Charakteristiky vstupu 1 MΩ ± 1% ∥ 16 pF ± 1 pF 1 MΩ ± 1% ∥ 16 pF ± 1 pF
Vstupný konektor BNC(f) BNC(f)
Analógový offset rozsah
(nastavenie vertikálnej pozície)
±250 mV (20 mV do 200 mV rozsahy)
±2.5 V (500 mV do 2 V rozsahy)
±20 V (5 V do 20 V rozsahy)
±250 mV (20 mV do 200 mV rozsahy)
±2.5 V (500 mV do 2 V rozsahy)
±20 V (5 V do 20 V rozsahy)
DC presnosť ±3% celého rozsahu ±200 μV ±3% celého rozsahu ±200 μV
Ochrana proti preťaženiu ±100 V (DC + AC špička) ±100 V (DC + AC špička)
HORIZONTAL (TIMEBASE)
Maximálna vzorkovacia frekvencia 1 ch.
(real-time) 2 ch.
3 or 4 ch.
500 MS/s
250 MS/s
125 MS/s
1 GS/s
500 MS/s
250 MS/s
Equivalent-time sampling rate (ETS) 5 GS/s 10 GS/s
Maximálna vzorkovacia frekvencia (streaming) 1 MS/s (5 MS/s s SDK) 9.6 MS/s (31 MS/s s SDK)
Najkratšia časová základňa 2 ns/div 2 ns/div 1 ns/div
Najdlhšia časová základňa 5000 s/div 5000 s/div
Buffer (režim blokovania, zdielanie s aktívnymi kanálmi) 48 kS 32 MS 64 MS 128 MS
Buffer (streaming mode,
PicoScope software)
100 MS (zdielané medzi aktívnymi kanálmi) 100 MS (zdielané medzi aktívnymi kanálmi)
Buffer(streaming mode, SDK) Do dostupnej PC pamäte Do dostupnej PC pamäte
Buffery (SDK) 96 128 000 256 000 500 000
Buffery (PicoScope software) 32 10 000
Presnosť časovej základne ±50 ppm ±50 ppm
Sample jitter 20 ps RMS, typicky 3 ps RMS, typicky
DYNAMIC PERFORMANCE (typicky)
Crosstalk (plný rozsah, rovnaké rozsahy) Lepšie ako 300:1 Lepšie ako 300:1
Harmonické skreslenie < –50 dB na 100 kHz, celý rozsah vstupu,
typicky
< –50 dB na 100 kHz, celý rozsah vstupu, typicky
SFDR (100 kHz, celý rozsah vstupu, typicky) ±20 mV rozsah: > 44 dB
±50 mV rozsah a vyžšie: > 52 dB
±20 mV rozsah: > 44 dB
±50 mV rozsah a vyžšie: > 52 dB
Šum (±20 mV rozsah) <150 μV RMS < 220 μV RMS < 300 μV RMS
Plochosť šírky pásma (+0.3 dB, –3 dB) od DC do plného rozsahu, typicky (+0.3 dB, –3 dB) od DC do plného rozsahu, typicky
TRIGGEROVANIE
Zdroje Ch A, Ch B, Ch C, Ch D Ch A, Ch B, Ch C, Ch D
Režmy triggeru None, auto, repeat, single, rapid
(segmentovaná pamäť)
None, auto, repeat, single, rapid (segmentovaná pamäť)
Pokročilé triggery Edge, window, pulse width, window
pulse width, dropout, window
dropout, interval, runt pulse, logic
Edge, window, pulse width, window pulse width, dropout, window
dropout, interval, runt pulse, logic
Typy triggeru, ETS Stúpajúca alebo klesajúca hrana (Dostupné iba na Ch A) Stúpajúca alebo klesajúca hrana (Dostupné iba na Ch A)
Citlivosť triggeru, skutočný čas Digitálne triggerovanie poskytuje 1 LSB
presnosť do plného rozsahu
Digitálne triggerovanie poskytuje 1 LSB
presnosť do plného rozsahu
Citlivosť triggeru, ETS 10 mV p-p, typicky, v plnom rozsahu 10 mV p-p, typicky, v plnom rozsahu
Max pre-trigger záchyt 100% zachytenej veľkosti 10 mV p-p, typicky, v plnom rozsahu
Max pre-trigger záchyt 100% zachytenej veľkosti 100% zachytenej veľkosti
Max post-trigger oneskorenie 4 bilióny vzorkov 4 bilióny vzorkov
Trigger rearm čas,
max. vzorkovacia frekvencia
< 2 μs < 1 μs
Max. frekvencia trigger triggeru na
max. vzorkovacej frekvencii
32 priebehov v 64 μs burst, typicky 10 000 priebehov v 6 ms burst, typicky
