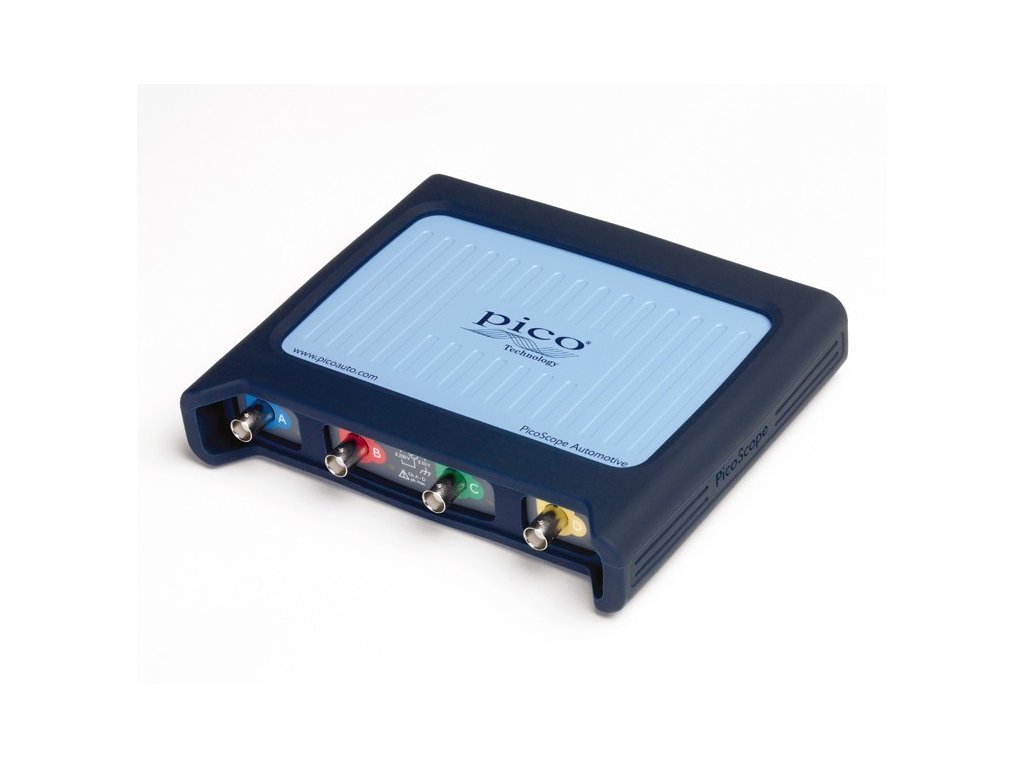

PicoScope 4225 - 2ch / 12bit automotive USB osciloskop
Samostatný osciloskop PicoScope 4225 z najpokročilejšej automotive série. Zmeriate hybridné, elektrické, dieslové a benzínové vozidlá.
![Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/cart.png?65d4bf61)
![Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/card.png?65d4c037)
![Tovar skladom odosielame v deň objednávky (do 13:00)](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/parcel.png?65d4c238)
![Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/repair.png?65d4c103)
Rýchlejšie vzorkovanie
PicoScope 4000 Séria môže zachytiť do 400 milliónov vzoriek za sekundu, dostatočné na zvladnutie dekódovania CAN a aj FlexRay signálu. Môžte si byť istý, že vždy bude pripravený pre ďaľšiu generáciu vozidiel a na výzvy ešte nenarazil. Výkon a občasné problémy sú odhalené vo veľkom detaile, a uložené pre neskoršiu analýzu.
Viac pamäte
PicoScope 4225 a 4425 majú 8x viac pamäte ako predošlé modely.
Toto zaručuje že môžete zachytiť viac informácii bez obetovanie vzorkovacích frekvencii - robiacim ľahším odhalovanie komlexných občasných chýb a vzácnych udalostí.
Veľký rozsah vstupov
Vysoký ±200 V vstupný rozsa PicoScopu 4225 a 4425 redukuje potrebu externých tlmičov na minimum, a rozličné sondy sú dostupné pre zvládnutie vysokých napätí do 1400 V a dalej.
"Plávajúce" vstupy
Vstupy na PicoScope 4225 a 4425 majú vlastnú referenciu zeme samostatnú od USB. Každý vstup je samostatný (bežný mód napätia do ±30 V), zvyšujúch flexibilitu a umožnujúc vám priame meranie signálov ako napr. obvody hybridného vozidla.
ConnectDetect™
Automatická detekcia pripojenia vstupov, stav spojenia indikuje aj na jednotke osciloskopu.
Špecifikácie | ||
PicoScope 4225 | PicoScope 4425 | |
Kanály | 2 | 4 |
Vertikálne rozlíšenie | 12 bit (16 bit v móde väčšieho rozlíšenia) | |
DC presnosť | ±1% plného rozsahu (2% na 50mV rozsahu) | |
Citlivosť | 10 mV/div do 40 V/div | |
Rozsahy vstupu (plný rozsah) | ±50 mV do ±200 V v 12 rrozsahoch | |
Impedancia vstupu | 1 MΩ pararelne 24 pF | |
Typ vstupu | Pohyblivý jednoduchý BNC konektor | |
Párovanie vstupu | Softwarom vybrateľný AC/DC | |
Ochrana vstupu proti preťaženiu napätia | ±250 V (DC + AC peak) | |
Buffer (pamäť) | 250 M vzorky sú zdielané medzi aktívnymi kanálmi | |
Buffer (priebehy) | Do 10,000 priebehov | |
Timebase rozsahy | 5 ns/div do 5000 s/div | |
Rozsah | 20 MHz (10 MHz na ±50 mV rozsah) | |
Max. vzorkovacia frekvencia (jediná rana) 1 používaný kanál 2 používané kanály 3 alebo 4 používané kanály |
400 MS/s 200 MS/s 100 MS/s |
|
Triggery | ||
Zdroj | Akýkoľvek vstupný kanál | |
Základné triggery | Auto, repeat, single, none | |
Pokročilé triggery | Rising edge, falling edge, edge (hysteréza), šírka pulsu, runt pulse, dropout, windowed, logic |
|
Max. pre-trigger oneskorenie | Do 100% záchytu rozsahu | |
Max. post-trigger oneskorenie | Do 4 billionov vzorkov | |
Spektrálny analyzér | ||
Frekvenčný rozsah | DC do 20 MHz | |
Módy displeja | Magnituda, peak hold, priemer | |
Prostredie | ||
Rozsah operačnej teploty | 0 °C do 40 °C (15 °C do 30 °C pre uvedenú presnosť) | |
Rozsah operačnej vlhkosti | 5% do 80% RH, nekondenzujúca | |
Rozsah skladovacej teploty | -20 do +60°C | |
Rozsah skladovacej vlhkosti | 5 do 95% RH, nekondenzujúca | |
Iné | ||
Rozmery | 190 x 160 x 40 mm (approx 7.5 x 6.3 x 1.6 in) | |
Hmotsnoť | <900 g (approx 2 lb) | |
Ďaľšie doplnky (dodané) | USB 3.0 kábel, používateľské manuály, software CD-ROM | |
PC funkcia | USB 3.0 (USB 2.0 kompatibilný) | |
Energetické požiadavky | Nabíjaný cez USB port | |
Zhoda | FCC (EMC), CE (EMC a LVD), RoHS kompatibilný | |
Záruka | 2 roky |
PP918 PicoScope 2-Channel Scope 4225
PP919 PicoScope 4-Channel Scope 4425
PP920 2-Channel 4225 Starter Kit
PP921 4-Channel 4425 Starter Kit
PP945 2-Channel 4225 Base Kit
PP922 2-Channel 4225 Standard Kit
PP923 4-Channel 4425 Standard Kit
PP924 4-Channel 4425 Diesel Kit
PP925 4-Channel 4425 Advanced Kit
