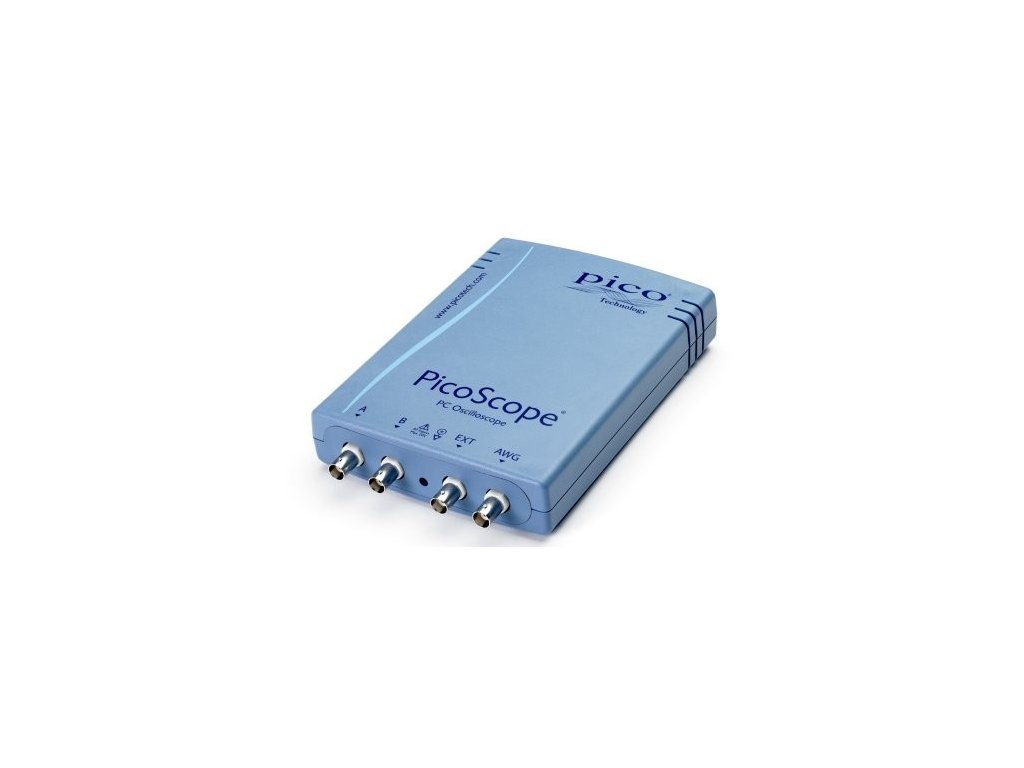

PicoScope 4227 100MHz, 250 MS/s Kit, PP672
Vysokovýkonný dvojkanálový USB osciloskop PicoScope 4227 sa spolu s vysokou presnosťou, rýchlosťou a výkonom stáva výborným pomocníkom pri meraní, diagnostike alebo oprave elektronických zariadení.
Toto zariadenie sa už nedodáva, náhrada je Pico 5243.
Teraz môžete zmerať všetko od malých signálov až po vysoké napätia
Osciloskopy PicoScope série 4000 majú vstupný rozsah od ± 50mV až do ± 100V, takže môžete merať slabé signály zo sônd ako aj vyššie napätia zo zdrojov a pohonných jednotiek.
Pohodlie a výkon ktorý potrebujete
Prístroj je napájaný cez USB 2.0, preto so sebou nemusíte nosiť rôzne nepotrebné káble a zdroje. Prepojenie cez USB port taktiež zabezpečuje rýchlu komunikáciu s PC, čo dodáva okamžitú odozvu a vysokú presnosť. Spolu s 80MS/s rýchlosťou vzorkovania sa stáva PicoScope série 4000 najrýchlejším 12-bitovým USB osciloskopom na trhu.
Obrovská pamäť s nekompromisným výkonom
Vďaka pokročilému 32MS bufferu nikdy neexistuje kompromis medzi výkonom a veľkosťou bufferu. PicoScope série 4000 vždy maximalizuje frekvenciu zobrazovania spolu s veľkosťou bufferu aby ste mohli zachytiť detajly každého priebehu.
Vysokovýkonný osciloskop
S 2 a 4-kanálovými verziami, 20MHz analógovou šírkou pásma, 80MS/s real-time vzorkovaním, 12-16bitovým rozlíšením, presnosťou na 1% a vysokým vstupným rozsahom sa stáva PicoScope série 4000 vysokovýkonným a presným USB osciloskopom ktorý splní všetky Vaše požiadavky.
Vlastnosti | ||||
Model | 4224 | 4424 | 4226 | 4227 |
Vstupy | ||||
Počet kanálov | 2 | 4 | 2 | 2 |
Šírka pásma | DC do 20MHz (10MHz v rozsahu ± 50mV) |
DC do 50MHz | DC do 100MHz | |
Impedancia (počiatočná) | BNC, 1 MΩ || 22 pF | BNC, 1 MΩ || 16 pF | ||
Väzba | AC/DC, softvérovo riadená | |||
Rozsahy napätia | ±50mV, ±100mV, ±200mV, ±500mV, ±1V, ±2V, ±5V, ±10V, ±20V, ±50V, ±100V |
±50mV, ±100mV, ±200mV, ±500mV, ±1V, ±2V, ±5V, ±10V, ±20V |
||
Prepäťová ochrana | ± 200V | ± 100V | ||
Vertikálne rozlíšenie | 12bit | |||
Vzorkovanie | ||||
Mierka | od 100ns/dielik do 200s/dielik | od 100ns/dielik do 200s/dielik | od 50ns/dielik do 200s/dielik | |
Maximálna rýchlosť vzorkovania 1 kanál 2 kanály 3 alebo 4 kanály |
80MS/s 80MS/s - |
80MS/s 80MS/s [*1] 20MS/s |
125MS/s 125MS/s - |
250MS/s 125MS/s - |
Maximálna rýchlosť vzorkovania (ETS) | - | 10GS/s | ||
Veľkosť buffera | Zdieľaný 32MS | |||
Technické údaje | ||||
Presnosť časovej základne | 50ppm | |||
Rýchlosť spúšťača | 1μs pri najrýchlejšom vzorkovaní | |||
Presnosť DC | 1% z celej mierky | |||
Rozlíšenie spúšťača | 1LSB | |||
Generátor ľubovoľného priebehu | ||||
Konektor | - |
BNC | ||
Rozsah frekvencie | 100kHz | |||
Rozlíšenie | 12bit | |||
Veľkosť bufferu | 8192 vzoriek | |||
Rýchlosť DAC vzorkovania | 20MS/s | |||
Presnosť | 1% | |||
Rozsah výstupu | od ± 250mv do ± 2V | |||
Rozsah offset výstupu | ± 1V | |||
Max. kombinovaný výstup | ± 2,5V | |||
Odpor výstupu | 600Ω | |||
Prepäťová ochrana | ± 10V | |||
Externý spúšťač | ||||
Konektor | - |
BNC | ||
Režimy | Nábežná a dobežná hrana | |||
Šírka pásma | 100MHz | |||
Impedancia | 1MΩ || 20 pF | |||
Rozsah napätia | ± 20V | |||
Väzba | DC | |||
Prepäťová ochrana | ± 100V | |||
Digitálny spúšťač | ||||
Druhy | Hrana, okno, impulz, interval, výpadok, oneskorený, runt impulz | |||
Pracovné prostredie | ||||
Pracovná teplota | od 0 do 45°C (od 20 do 30°C pre uvedenú presnosť) | |||
Pracovná vlhkosť | od 5 do 80% RH bez kondenzácie | |||
Skladovacia teplota | od -20 do +60°C | |||
Skladovacia vlhkosť | od 5 do 95% RH bez kondenzácie | |||
Špecifikácie | ||||
Pripojenie k PC | USB 2.0 (USB 1.1 ale s obmedzeným výkonom) | |||
Napájanie | 5V @ 0,5A (USB port) | |||
Rozmery | 200 × 140 × 38mm | |||
Hmotnosť | < 0,5kg | |||
Spĺňa | Európske štandardy EMC a LVD, RoHS a WEE Pravidlá FCC, časť 15 trieda A |
