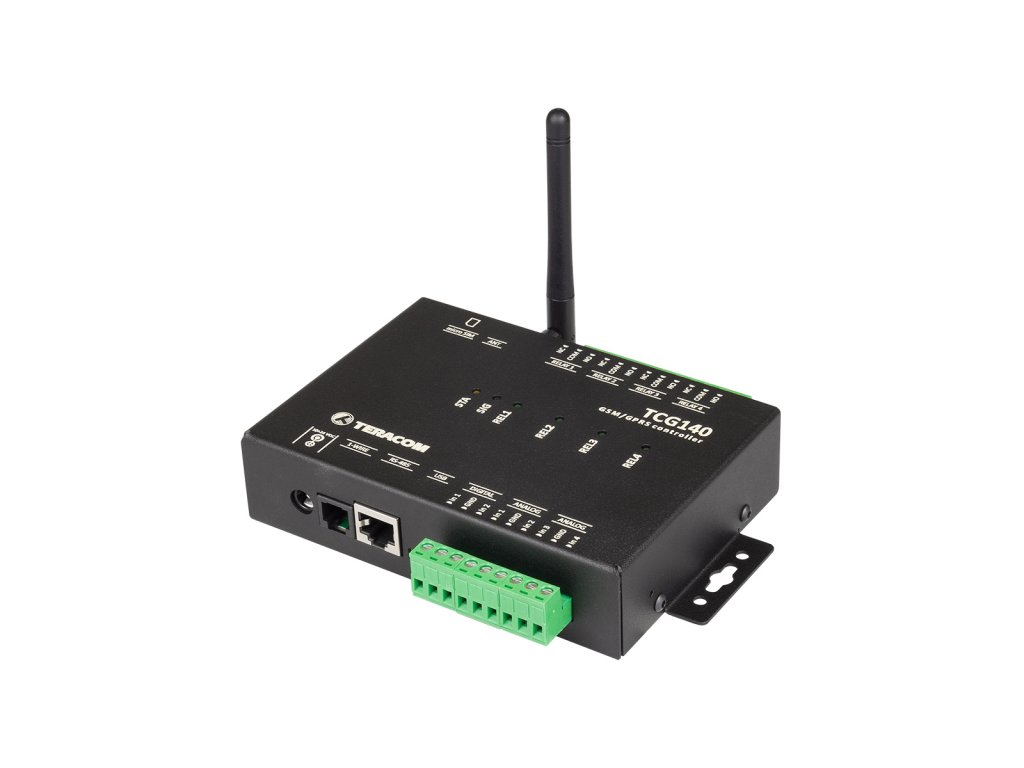

Teracom TCG140 - GSM/GPRS IO modul
TCG140 je GSM-GPRS IO modul pre distribuované monitorovanie a kontrolu cez mobilné siete. Modul môže byť použitý ako samostatné, standalone riešenie alebo ako súšasť rozsiahlych systémov, napríklad SCADA. Modul má dva digitálne vstupy v režime “dry contact”, dva analógové vstupy s rozsahom 0-10V DC a dva ďalšie analógové vstupy s rozsahom 0-10V alebo 0-20mA. Modul taktiež podporuje singlewire (1-Wire) a RS-485 (MODBUS RTU) rozhrania. Obidve rozhrania podporujú sériové zapojenie až ôsmych snímačov Teracom (maximálne 8 bez závislosti na tom, ktoré rozhranie je použité). Zariadenie zaznamenáva namerané hodnoty do internej pamäte na základe nastaveného intervalu a následne môžu byť automaticky odosielané na vzdialený server zapomoci funkcie HTTP Post.
Modul taktiež obsahuje štyri prepínacie relé s NO a NC kontaktmi. Každé relé môže byť zopnuté automaticky na základe jednej alebo kombinácie nameraných hodnôt, no taktiež môže byť zopnuté manuálne pomocou SMS, prezvonenia alebo HTTP API príkazu. TCG140 môže taktiež nadviazať pripojenie so vzdialeným serverom a uložiť naň namerané, uložené údaje do XML súboru, ktorý môže slúžiť ako podklad pre ďalšiu automatizáciu a spracovanie údajov. Okrem funkcie HTTP Post môže modul po prekročení nameraných hodnôt poslať SMS alarm na až 5 telefónnych čísel alebo email na 5 emailových adries.
Vlastnosti
- Quad-band GSM konektivita
- Nastavenie cez USB (Windows) alebo SMS
- 2× digitálne ”dry contact” vstupy
- 1-Wire a RS-485 rozhranie pre pripojenie až ôsmych snímačov Teracom
- 2× analógové vstupy s rozsahom 0-10V DC
- 2× analógové vstupy s rozsahom 0-10VDC alebo 0-20mA - nastaviteľná konfigurácia
- 4× prepínacie relé s NO a NC kontaktmi, 3 A @ 24 V DC / 30 V AC (resistive load)
- Záznamník s kapacitou až 52000 záznamov
- Pravidelné nahrávanie zaznamenaných údajov na vzdialený server pomocou HTTP Post
- HTTP Post – XML súbor
- HTTP API príkazy
- SMS alarm (pre 5 čísel)
- Email alarm pre 5 mailových adries cez SMTP s podporou TLS
- Ovládanie prezvonením z piatich nastavených telefónnych čísel
- napájanie 10 až 24 V DC / 340 mA @ 12 V
- Aktualizácia firmware cez USB alebo GPRS
Použitie
- Monitorovanie teploty, vlhkosti a CO2
- Monitorovanie mobilných chladiarenských zariadení
- Ovládanie pouličného osvetlenia
- Záznam údajov v priemysle a potravinárstve
- Monitorovanie stavu vzdialených vodární a prečerpávacích staníc
- Sledovanie podmienok pri skladovaní potravín a liečiv
Podporované snímače - výber
- snímač vlhkosti a teploty MODBUS RTU TSH300
- snímač vlhkosti a teploty 1-Wire TSH206
- snímač teploty 1-Wire TST103
- snímač PT100 1-Wire TST200
- presní snímač teploty MODBUS RTU TST300
- CO senzor 1-Wire TSG200
- galvanicky oddelený snímač prúdu AC/DC TSC200
- galvanicky oddelený snímač napätia 1-Wire TSV200
- galvanicky oddelený snímač 0/20 mA 1-Wire TSA200
- akýkoľvek kompatibilný MODBUS RTU senzor
