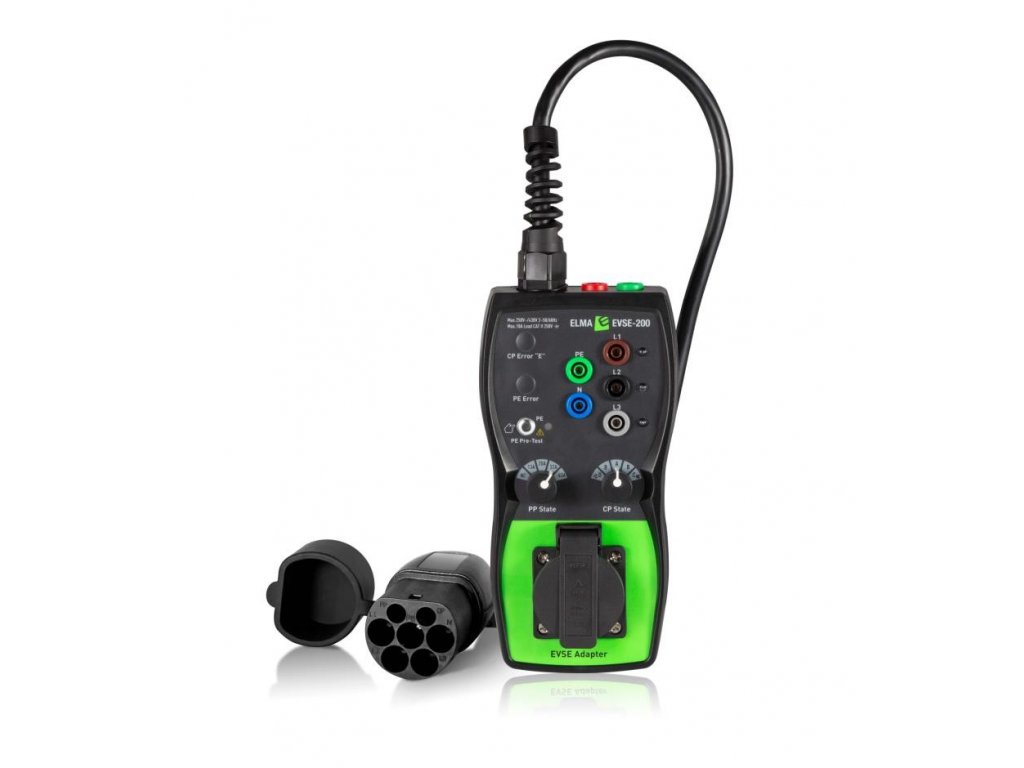

Elma EVSE-200 tester nabíjacích staníc pre elektromobil
Adaptér k meracím prístrojom na meranie, testovanie elektrickej bezpečnosti a funkčnosti nabíjacích staníc podľa IEC / EN 62851-1 a IEC / HD 60364-7-722. Konektor Typ 2 / Mennekes - IEC / EN 62196-2, prípadne CCS Combo. Pracuje s revíznym prístrojom akéhokoľvek výrobcu.
Elma EVSE-200 sa správa ako simulátor automobilu (elektromobilu) počas nabíjania.
Revízia nabíjacích staníc elektrických vozidiel je s Elma EVSE-200 zjednodušená na základné operácie. Podporuje kontrolu pripojenia konektorov PP (Proximity Pilot / Plug Present) a CP (Control Pilot). Prepínačmi nastavíte požadovaný režim nabíjania a simuláciu stavu vozidla alebo nabíjacej stanice.
Vhodné na revíziu a kontrolu nabíjacích staníc, prenosných nabíjačiek a wallbox-ov. Pomocou pripojeného revízneho prístroja otestujete aj ďalšie vlastnosti, ako napríklad izolačný stav alebo reakciu prúdového chrániča. Zásuvka na prednej strane umožňuje pripojenie a napájanie akéhokoľvek jednofázového spotrebiča. Odporúčaný multimeter Elma 6100EVSE zobrazí prepočet striedy CP signálu na odber v Ampéroch.
Podporované testy:
- PE Pre-Test
- PP Simulácia: nepripojený .. 13 .. 20 .. 32 .. 63 A
- CP Režim A, B, C, D, E podľa IEC / EN 61851-1
- CP Chyba “E”' On/Off - kratší kolík
- PE Chyba [chyba uzemnenia] On/Off
- Indikácia pripojenia L1,L2,L3
Výstupy - len na účel skúšky:
- meracie zdierky 4 mm: L1, L2, L3, N a PE ,250/430V CAT lI 250V 10A
- zásuvka Shuko - max. 250V, CAT II 250V 10A - Nezapájajte spolu s meracími zdierkami!
- istenie sieťovej zásuvky - poistka 10A/250V, 5×20 mm
- CP Signál 4 mm, ±12V, CAT 0
Vstup
Type 2 kábel - AC nabíjanie, režim 3 podľa IEC62196-2, 7 pinov. Na testovanie zásuviek Typ 2 alebo pevne inštalovaného nabíjacieho kábla.
Bezpečnosť podľa IEC/EN 62851-1/IEC/HD 60364-7-722. 1532 XA,EVCA210,EVSE01,evtest100,PCE-EVSE 300, Z525G,Z525F,METRALINE PRO-TYP EM I, P01191306,CA 6651,FLK-FEV300
Viac sa o nabíjaní dočítate v našom článku EVSE - nabíjanie elektromobilov.
