Fluke 1773 - analyzátor kvality a spotreby elektrickej energie

Fluke 1770 séria analyzátorov kvality napájania predstavuje špičku v meraní a diagnostike elektrických systémov. Každý model – 1773, 1775 a 1777 – kombinuje funkcie analyzátora aj dátového logera (zaznamenáva stav napájania priebežne), čo umožňuje technikom zachytiť problémy, ktoré sú krátkodobé alebo sa vyskytujú nepravidelne.

• Fluke 1773 je základná verzia, ktorá poskytuje všetky dôležité merania kvality napájania – harmonické až do 30 kHz mimo tranzientov, napätie, prúd, výkon, výpadky a prekmitové udalosti. Vzorkovanie zodpovedá štandardu pre PQ merania (bez špeciálneho zachytávania ultrarýchlych tranzientov), takže je ideálna pre bežné monitorovanie napájania, revízie zariadení a hodnotenie stability siete.

• Fluke 1775 pridáva možnosť zachytávať rýchle prechodové javy s vzorkovacou sadou 1 MHz, čo umožní presnejšie identifikovanie problémov spôsobených krátkodobými impulzmi – napríklad prepätia, ktoré môžu poškodiť izoláciu. Okrem toho má rovnakú šírku spektra harmonických do 30 kHz, rovnaké vstupy (napätie / prúd / fázy / neutrál) ako ostatné modely, ale s vylepšenou presnosťou pri veľmi rýchlych udalostiach.

• Fluke 1777 je top model s ešte vyššou vzorkovacou frekvenciou pre tranzienty – až 20 MHz, takže zachytí veľmi rýchle impulzy a špičky, ktoré môžu byť kritické v prostrediach s veľmi výkonnou elektronikou, striedačmi, pohonmi alebo obnoviteľnými zdrojmi. Taktiež má väčšiu internú pamäť (32 GB), čo umožňuje zaznamenávanie veľkého množstva dát alebo dlhšie časové obdobia merania bez potreby častého stahovania.

Všetky modely majú robustné prevedenie, bezpečnostné kategórie priemyselnej triedy (CAT IV / CAT III podľa použitia), veľký displej a komplexné softvérové možnosti pre analýzu (Fluke softvér Energy Analyze Plus), export dát, protokolovanie a vytváranie reportov v súlade s normami (EN 50160, IEEE 519 atď.).

Krátka špecifikácia (všetky modely spoločné / rozdielne)

• Vstupy: 4 vstupy na napätie (3 fázy + neutrál)

• Rozsah napätí: typicky do 1000 V (AC / DC), kategórie bezpečnosti CAT IV / CAT III podľa modelu

• Harmonické meranie: až do ~30 kHz mimo tranzientov

• Detekcia tranzientov: 1775 – 1 MHz; 1777 – 20 MHz

• Pamäť: 1773/1775 – ~8 GB; 1777 – ~32 GB

• Výdrž na batériu: ~1,5 hodiny (typicky) pri meraní na batériu (model BASIC má Li-Ion batériu vymeniteľnú)

• Rozmery / hmotnosť: cca 28 × 19 × 6,2 cm; cca 2,1 kg

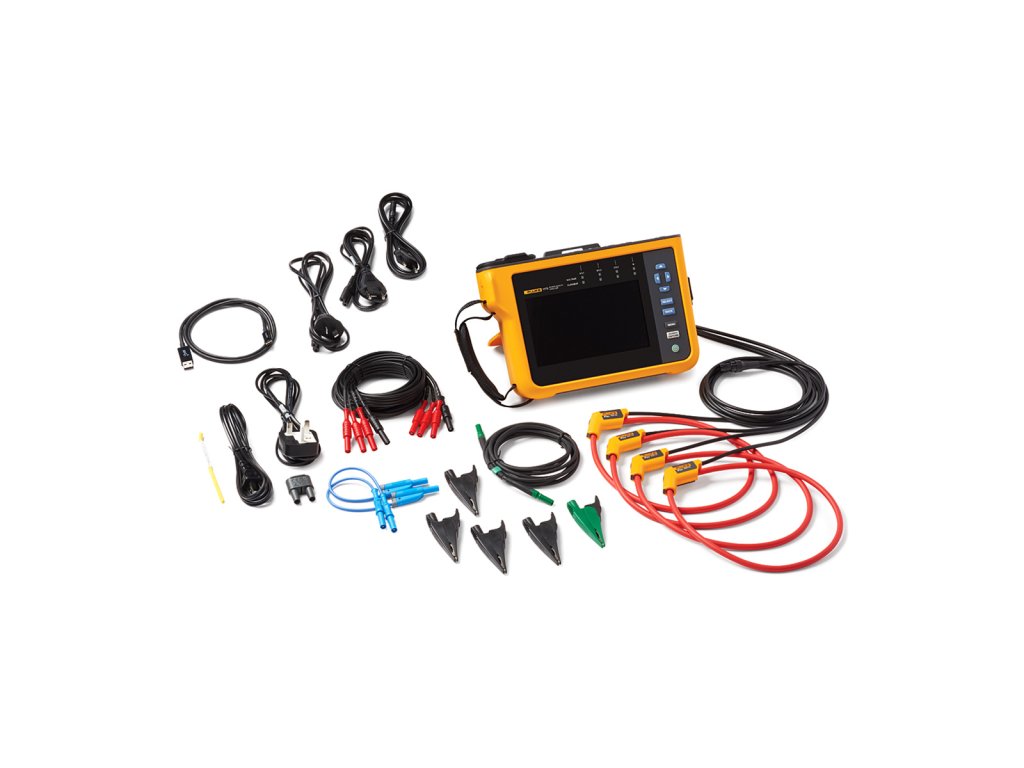

Obsah balenia (typický)

• Analyzátor (1773 / 1775 / 1777)

• Testovacie napäťové vodiče 3-fáz + neutrál

• Sady prúdových sond / iFLEX sond (v závislosti od modelu)

• Spona / klipsy (alligator clips)

• USB-C kábel pre prenos dát

• Napájací adaptér / napájací kábel

• Súprava značkovačov káblov a príslušenstvo membrán/háčikov na uchytenie v rozvodnej skrini
