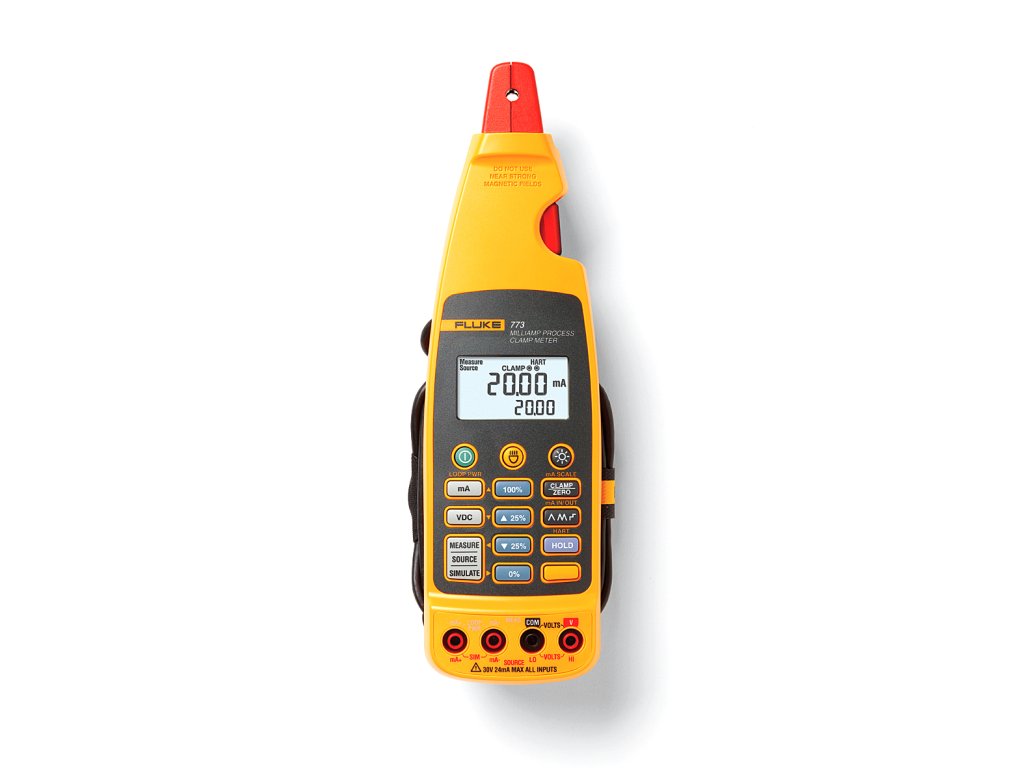

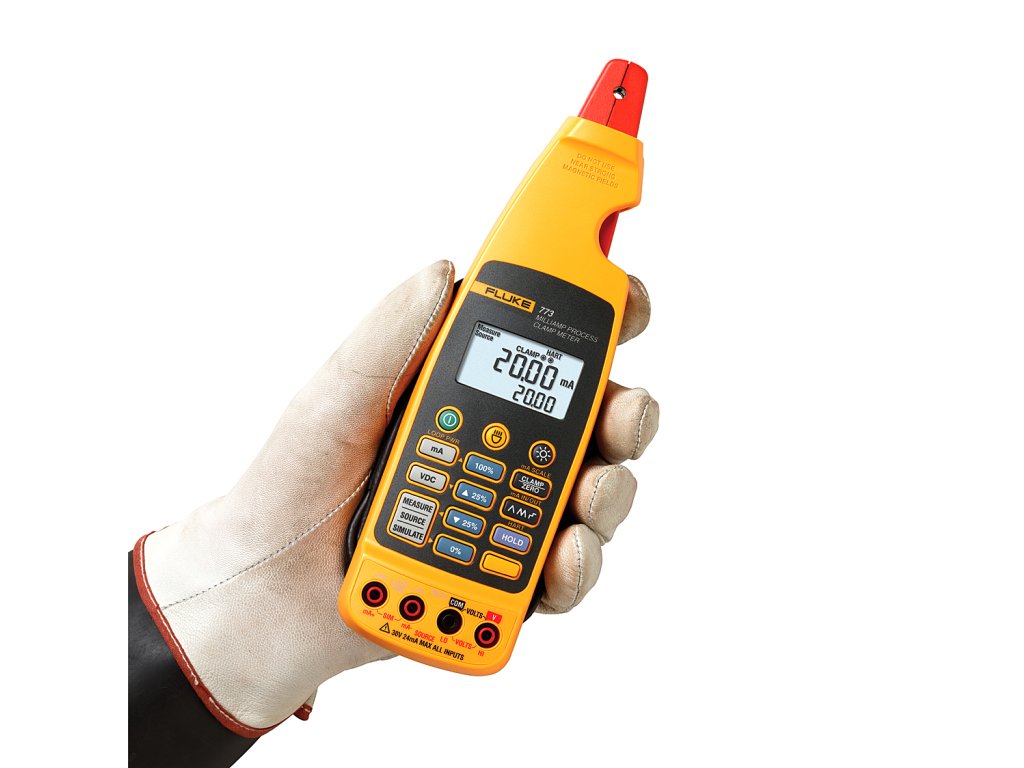

Fluke 773 - klieštový procesný kalibrátor, 4-20mA
Klieštový miliampérmeter, zdroj a simulátor pre procesné použitie doplnený o meranie a zdroj napätia.
Klieštový procesný kalibrátor (zadávač) so simuláciou a meraním mA a V.

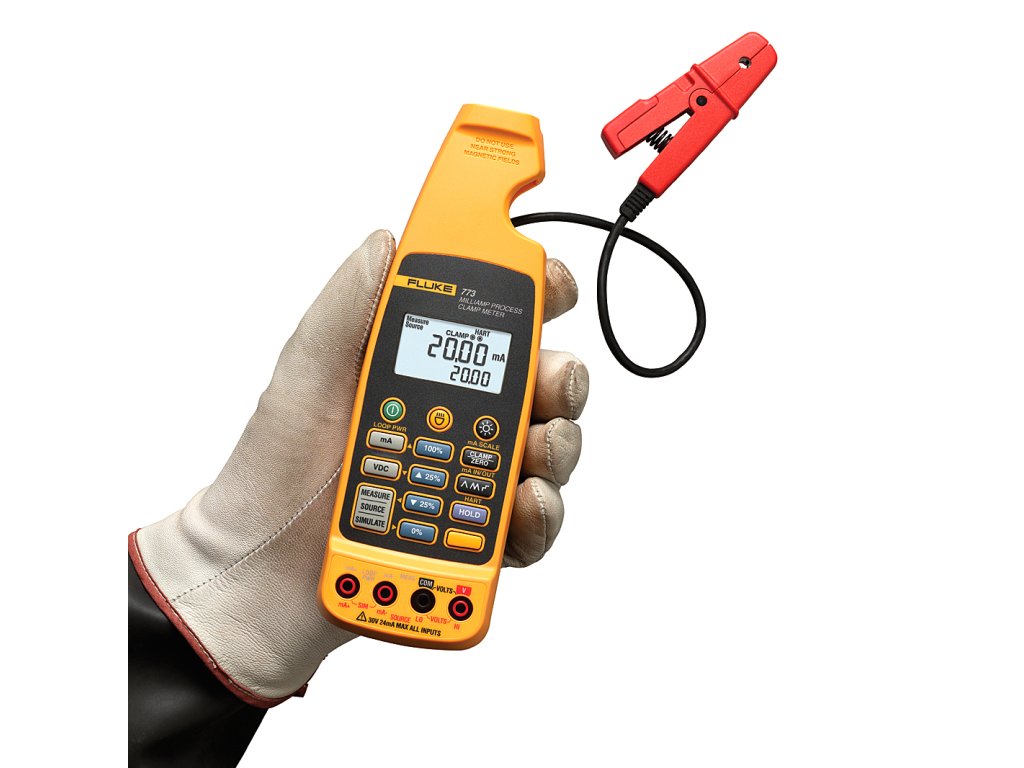

Ručný kliešťový mili-ampérmeter Fluke 772 a 773 s napájaním na batérie môžete používať pri riešení problémov s vysielačmi, elektrónkami, PLC a DCS I/O. Tento merací prístroj obsahuje (na rozdiel od bežných meracích prístrojov) čeľusť, ktorá je pripojená k hlavnej časti pomocou predlžovacieho kábla.
Funkcie:
- meranie jednosm. prúdu 0-24 mA v obvode a až 99,9 mA jednosm. prúdu pomocou čeľusti pripojenej predlžovacím káblom
- zdroj a simulácie jednosm. prúdu 0 - 24 mA
- zdroj jednosm. napätia 0 - 10 V
- výstup zdroja napájania uzavretého obvodu 24 V ss.
- meranie jednosm. napätia 0 - 30 V
- simultánne meranie prúdu (mA) pomocou odpojiteľnej čeľusti a prúdového zdroja
- 250 Ω HART rezistor pre zdroj mA
- elektronická nula
- percentuálny rozsah (0 - 100 %)
- funkcia Hold (pozastavenie)
- automatické vypnutie (šporič batérie)
- podsvietenie displeja
- bodové LED svetlo pre meranie
Merací prístroj je dodávaný s:
- 4x alkalické batérie AA (vložené)
- mäkké púzdro
- meracie káble TL75
- odpojiteľná svorka AC72
- banánkové zásuvky s mini háčikmi TL940
- návod na použitie
Functions
| mA measure w/jaw |
mA measure In circuit |
mA source | mA sim | Loop power 24 V |
DCV source 0-10 V |
DCV measure 0-30 V |
Scaled mA output to mA input |
mA in/out | |
| 771 | • | ||||||||
| 772 | • | • | • | • | • | ||||
| 773 | • | • | • | • | • | • | • | • | • |
| Funkcia | Rozlíšenie a rozsah | Presnosť | Poznámnky | |
|
771 772 773
|
mA meranie |
0 až 20.99 mA | 0.2 % + 2 counts | Meranie svorkami |
| 21.0 mA až 100.0 mA | 1 % + 5 counts | |||
|
772 773 |
mA meranie |
0 to 24.00 mA | 0.2 % + 2 counts | Merané v sérii s testovacími zdvihákmi |
|
772 773 |
mA zdroj |
0 to 24.00 mA | 0.2 % + 2 counts | Maximum mA drive: 24 mA do 1,000 ohms |
|
772 773 |
mA simulate |
0 to 24.00 mA | 0.2 % + 2 counts | Maximálne napätie 50 V dc |
| 773 | Zdroj napätia | 0 to 10.00 V dc | 0.2 % + 2 counts | 2 mA maximum drive current |
| 773 | Meranie napätia | 0 to 30.00 V dc | 0.2 % + 2 counts | |
| Všeobecné špecifikácie pre 772 a 773 | ||||
| Vplyv zemského poľa | < 0.12 mA | |||
| Batéria | (4) 1.5 V, Alkalická, IEC LR6 | |||
| Pracovný čas | 12 hours @ 12 mA source into 500 ohms | |||
| Rozmery | 772, 773: 41.3 mm x 76 mm x 248 mm (1.625 in x 3 in x 9.75 in) 771: 59 mm x 38 mm x 212 mm, (2.32 in x 1.5 in x 8.35 in) |
|||
| Hmotnosť | 772, 773: 415 g (14 oz) 771: 260 g, (9.1 oz) | |||
| Operačná teplota | -10 °C to 50 ºC | |||
| Skladovacia teplota | -25 °C to 60 °C | |||
| Operačná vlhkosť | < 90 % @ < 30 °C; < 75 % @ 30 ~55 °C | |||
| Nadmosrká výška | 0 ~ 2,000 m | |||
| Skladovacia nadmorská výška | Žiadne obmedzenie | |||
| IP hodnotenie | IP 40 | |||
| Vibračné požiadavky | Náhodné 2 g, 5 Hz až 500 Hz | |||
| Drop test | Prejde cez 1 metrový test (s výnimkou čeluste) | |||
| EMI, RFI, EMC |
Spĺňa podmienky pre EN61326-1 Poznámka: Pre merania prúdu s čelutami, pridajte 1 mA do špecifikácie pre silné stránky EMC pola z 1 V/m do 3 V/m |
|||
| Teplotné koeficienty | 0.1(/°C x špecifikovaná presnosť pre teplotu < 18 °C or > 28 °C) | |||
| Záruka | 3 roky, 1 rok na montáž mA svorky a kábel | |||
Dodatočné parametre
| Kategória: | Procesné kalibrátory a zadávače |
|---|---|
| ? Meranie a zobrazenie: | DC prúd, DC napätie |
| Zdroj a simulácia: | A DC, V DC, mA DC (Loop) |
| Funkcie: | Data hold |
