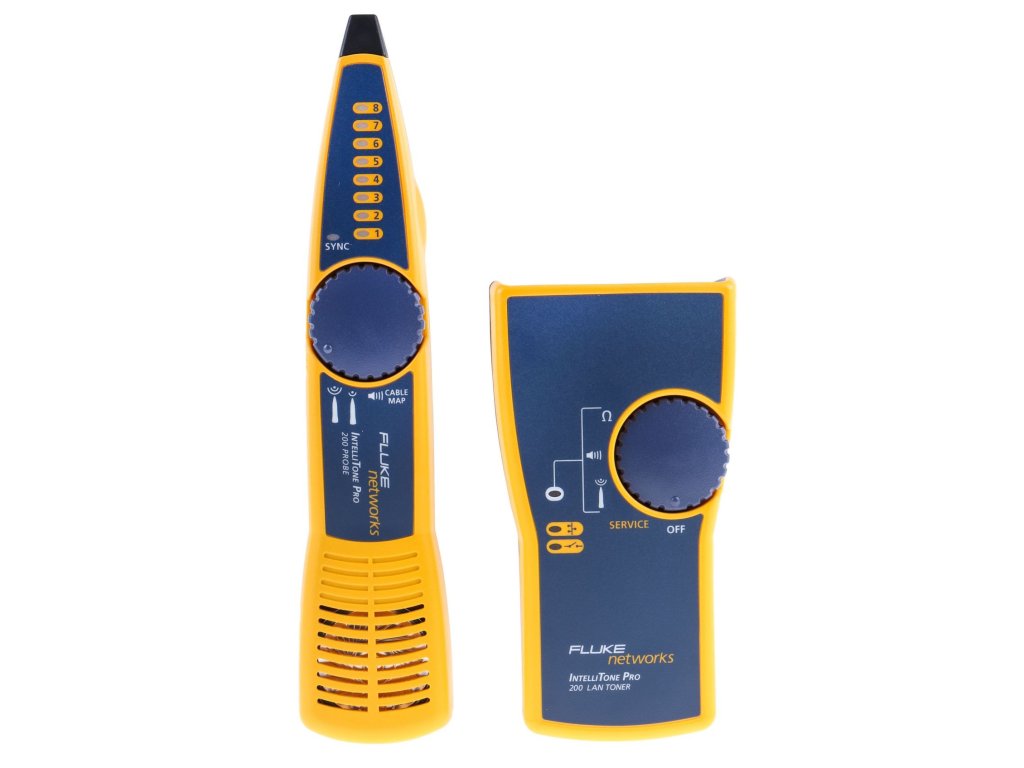

Fluke Networks IntelliTone™ Pro - Digitálny lokalizátor a verifikátor
Digitálny lokalizátor (vyhľadáva) a verifikátor (prepískava)
- Digitálna technológia
- Lokalizujte a izolujte kabeláž
- Preverte celistvosť kabeláže
- Tone Live Network
- Identifikujte telekomunikačné služby
- Overte funkčnosť Ethernetu




Každý deň sa sieťoví technici a inštalatéri káblov stretávajú s nedostatkami nástrojov pre lokalizáciu káblov, ktoré sú založené na 40 rokov starej technológii. Aj keď analógové zariadenia zle identifikujú káble a niesú schopné nájsť signály v najbežnejších situáciách, predstavovali tieto prístroje jedinú voľbu. Až doteraz.
IntelliTone Toner a Probe od Fluke Networks vám prináša technológiu pre digitálnu lokalizáciu signálu, ktorá je rovnako vyspelá ako systémy, s ktorými pracujete. Sada IntelliTone 200 Toner and Probe KIT ponúka digitálne tónovanie káblov a pokročilú technológiu SuperVision na ich lokalizáciu. IntelliTone lokalizuje a izoluje aj ťažko zachytitelné, skryté, alebo prepletené hlasové, dátové a video káble rýchlo a spoľahlivo, dokonca aj v aktívnych sieťach. Ak pripočítame výrazný nárast rýchlosti, presnosti a produktivity, môžeme považovať analógové prístroje za prekonané.
Inteligentný a synchronizovaný digitálny signál vyslaný do kábla pomôže lokalizovať kábel na dialku použitím maximálneho vyžarovannia, izolovať vedenie v prepletenci káblov použitím vyváženého signálu s minimálnym vyžarovaním, a taktiež overiť celistvosť vodiča kábla vďaka automatizovaným signálom.
Sadou IntelliTone Toner and Probe KIT je možné nahradiť hneď niekoľko testerov. Integruje najdôležitejšie diagnostické funkcie na overovanie celistvosti káblov, identifikáciu služieb a riešenie problémov. Za normálnych okolností by boli potrebné, na lokalizáciu a otestovanie tak rozmanitého okruhu typu káblov, štyri samostatné testery.
- multifunkčné zariadenie umožňujúce vyhľadávanie dátových káblov v dvoch módoch:
- kábel nachádzajúci sa v stene, žľabe, nad podhľadom a pod.
- presnejšiu lokalizáciu kábla v zväzku káblov, ukončenia kábla v patchpaneloch, krone lištách a pod.
- sledovanie (hľadanie) kábla možné aj pri jeho zapojení v aktívnom prvku
- kontroluje zapojenie jednotlivých žíl dátových káblov i tienenia FTP káblov (wiremap)
- rozhranie cez konektory RJ11, RJ45, BNC alebo prostredníctvom krokosvoriek
- testovanie aktivity a polarity telefónneho pripojenia
- identifikácia aktívneho Ethernet rozhrania
Modely:
2084073 | MT-8200-50A | Intellitone Pro 100 STD Toner and Probe Kit |
2084099 | MT-8200-53A | Intellitone Pro 100 Probe |
2084105 | MT-8200-60A | Intellitone Pro 200 Toner and Probe Kit |
2084122 | MT-8200-61A | Intellitone Pro 200 Toner |
2084131 | MT-8200-63A | Intellitone Pro 200 Probe |
2084146 | MT-8202-05 | Intellitone Toner/Probe Carrying Case |
2084154 | MT-8203-20 | Intellitone Test Leads With Bed of Nails Alligator Clips |
2084168 | MT-8203-22 | Intellitone Test Leads With Alligator Clips |
Všeobecné špecifikácie:
Operačná teplota | 0 °C až 40 °C (32 °F až 104 °F) |
Skladovacia teplota | -20 °C až °C(-4 °F až +140°F) |
Operačná relatívna vlhkosť (% RH bez kondenzácie) |
5 % (50 °F až 95 °F; 10oC až 35 °C) 75 % (95 °F až 104 °F; 35 °C až 40 °C) Uncontrolled < 10 °C (< 50 °F) |
Vibrácie | Náhodne, 2 g, 5 Hz-500 Hz |
Šok | 1 m dopadový test z a bez modulu |
Bezpečnosť | EN 61010-1 1st Edition Amendments 1, 2 |
Nadmorská výška | 3000 m |
EMC | EN 61326-1 |
Typ batérie a životnosť | 9 V alkaline (NEDA 1604A alebo IEC 6LR61); 20 h. typicky |
Aplikácie | Medené káble médií vrátane; 75 alebo 50 Ohm koaxiálny kábel; Two Conductor control, zabezpečenie, generické kabeláže. 10 Base-T alebo 10/100 Base-T datacom siete. POTS telecom service a UTP kábel. Shielded Twisted Pair supported in Cablemap function of the IntelliTone 200. |
Špecifikácie toneru | |
Rozmery | 14.1 cm x 7.5 cm x 3.2 cm (5.54 in x 2.94 in x 1.25 in) |
Displej | LED |
Toner | Main Mod8 port pre generovanie tónov na všetkých 4 pároch UTP / STP cabling. F Connector for coaxial cabling Banana Jack Plugs (2) - two conductor wiring |
Frekvencia toneru | IntelliTone™ signal: kódovaný digitálny signál Analog SmartTone signal: 500 - 1200Hz, 4 songs |
Talk battery voltage | 6 V do 600 W |
Výstupný výkon | 5 V p-p |
Voltage protection | 100V |
Automatické vypnutie | Prístroj sa vypne po 2 1/2 hodiny neaktivity |
Špecifikácie sondy | |
Rozmery | 8.73 in x 1.88 in x 1.26 in (22.2 cm x 4.8 cm x 3.2 cm) |
Displej | (8) LED indicators, Synch LED indicator |
Audio | IntelliTone: Microprocessor controlled audio files Analog: Detected toner signal |
Control | Thumbwheel switch, volume control wheel |
Detekovanie tónov | Detects IntelliTone™ digitálny signál pre Locate, Isolate, a CableMap Detects analog SmartTone signal (500-1200Hz) a iné analógové tonery. |
Toner | Main Mod8 port pre cablemap na všetkých 4 pároch UTP / STP káble. |
Automatické vypnutie | Prístroj sa vypne po 1 hodine neaktivity |
