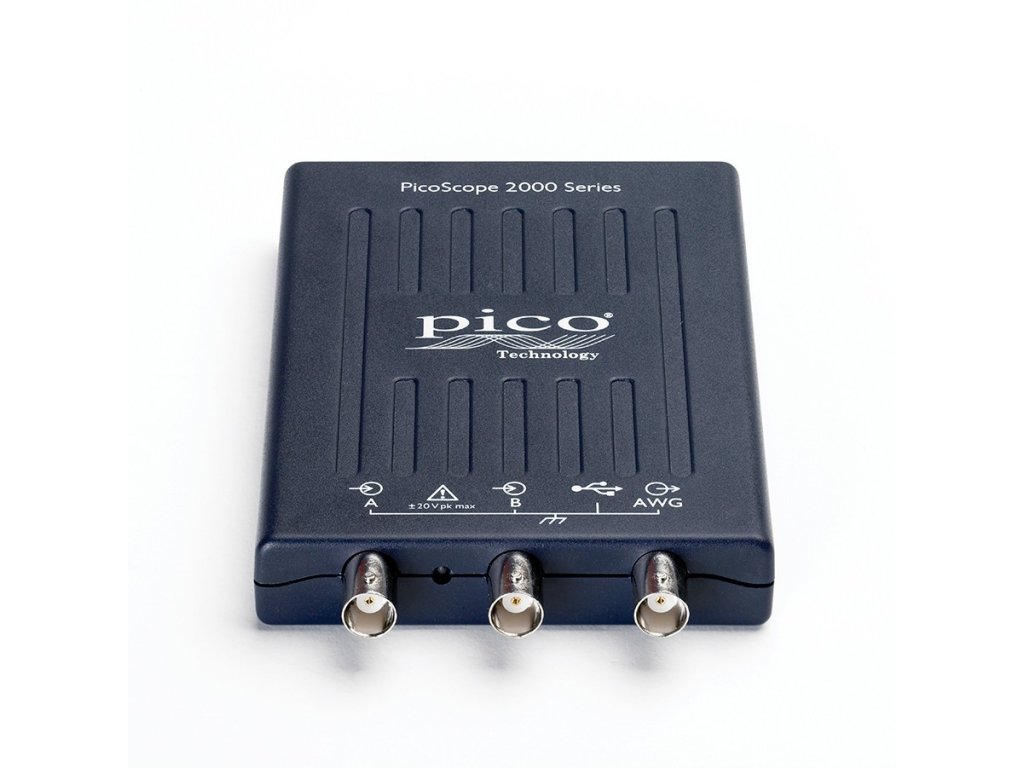

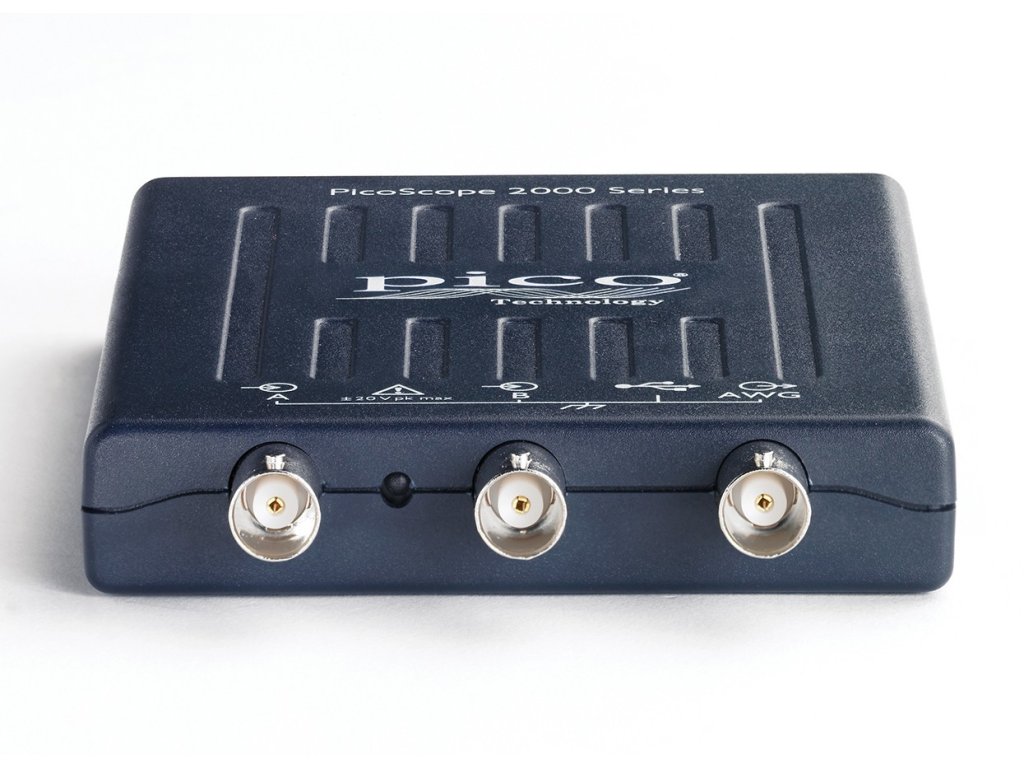

PicoScope 2206A PC oscilokop (50MHz, 2 kanály, AWG)
PP908 PicoScope 2206 2 channel + AWG, 50MHz

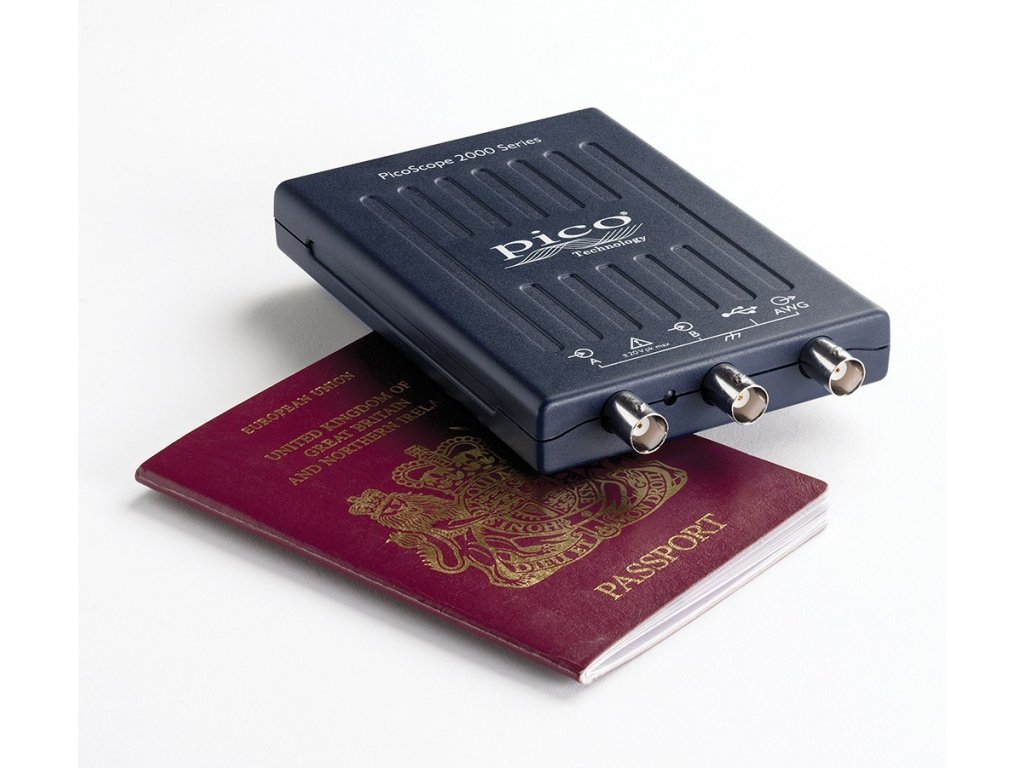

S USB osciloskopmi PicoScope série 2200 nemáte iba samotný osciloskop, ale aj spektrálny analyzér a generátor ľubovolných preibehov. A to všetko v malom a jednoduchom prístroji.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.
PP908 PicoScope 2206A 2 channel + AWG, 50MHz
Dvojkanálový PicoScope série 2200A je schopný real-time vzorkovania o rýchlosti 500MS/s. Pre opakujúce sa signály môže byť rýchlosť vzorkovania zvýšená až na 5GS/s za pomoci ekvivalentného časového vzorkovania. Tieto vzorkovacie rýchlosti spolu s bufferom o kapacite 24 000 vzoriek a šírkou pásma 50MHz robia PicoScope 2200A vhodným nástrojom pre použitie v širokej oblasti elektrotechniky.

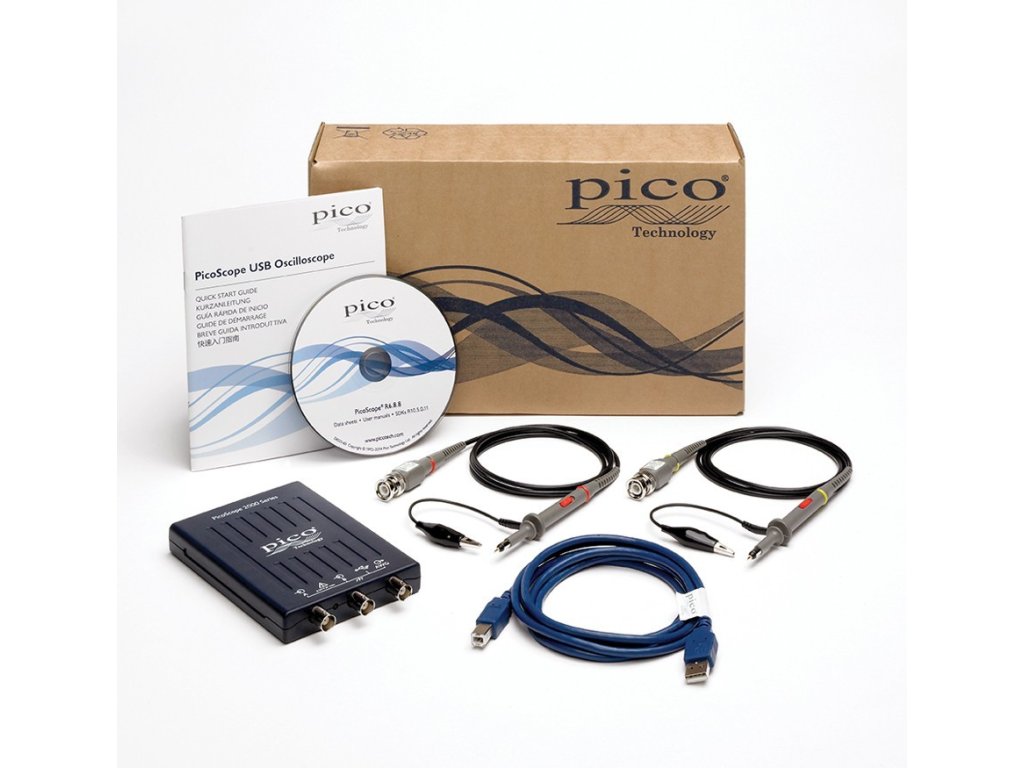

Štandardne dodávané príslušenstvo
PicoScope 2206A
USB kábel
Návod na obsluhu
Software a použitie na CD
| Osciloskop vertikálne | |||||
| Model | PicoScope 2204A | PicoScope 2205A | PicoScope 2206A | PicoScope 2207A | PicoScope 2208A |
| šírka pásma | 10 MHz | 25 MHz | 50 MHz | 100 MHz | 200 MHz |
| doba nábehu | 35 ns | 14 ns | 7 ns | 3.5 ns | 1.75 ns |
| kanály | 2 | ||||
| rozlíšenie | 8 bitov | ||||
| Enhanced vertical resolution | do 12 bitov | ||||
| rozsahy vstupov | ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V | ||||
| citlivosť vstupov | 10 mV/div až 4 V/div | ||||
| väzba vstupov | voliteľne AC alebo DC | ||||
| impedancia | BNC, 1 MΩ 14 pF | BNC, 1 MΩ 13 pF | |||
| offset - nastavenie | žiadne | ±250 mV (50 mV až 200 mV rozsahov) ±2.5 V (500 mV až 2 V rozsahov) ±20 V (5 V až 20 V rozsahov) |
|||
| presnoť DC | ±3% z rozsahu | ||||
| ochrana vstupu | ±100 V (DC+AC peak) | ||||
| Osciloskop horizontálne | |||||
| vzorkovanie 1 kanál 2 kanály |
100 MS/s 50 MS/s |
200 MS/s 100 MS/s |
500 MS/s 250 MS/s |
1 GS/s 500 MS/s |
1 GS/s 500 MS/s |
| náhradné vzorkovanie (ETS) |
2 GS/s | 4 GS/s | 5 GS/s | 10 GS/s | 10 GS/s |
| najvyžšie vzorkovanie (režim streaming) |
1 MS/s | 9.6 MS/s | |||
| časová základňa | 10 ns až 5000 s/div | 5 ns až 5000 s/div | 2 ns až 5000 s/div | 1 ns až 5000 s/div | 500 ps až 5000 s/div |
| buffer - pamäť | 8 kS | 16 kS | 32 kS | 40 kS | 48 kS |
| buffer - režim streaming | 2 MS / kanál | 100 MS zdielaná | |||
| buffer vzoriek | až 10 000 priebehov | až 10 000 priebehov / 32 v režime rapid block triggering | |||
| presnosť časovej základne | ±100 ppm | ±50 ppm | |||
| jitter vzorky | < 30 ps RMS | < 5 ps RMS | |||
| presluch (full bandwidth) | lepšie ako 200:1 | lepšie ako 400:1 | |||
| harmonické skreslenie | < -50 dB @ 100 kHz | ||||
| SFDR | > 52 dB @ 100 kHz | ||||
| šum | < 150 µV RMS (±50 mV rozsah) | < 200 µV RMS (±50 mV rozsah) | |||
| Spúštanie | |||||
| Zdroj | Ch A, Ch B | ||||
| Režim | None, auto, repeat, single | None, auto, repeat, single, rapid (segmentovaná pamäť) | |||
| Advanced triggers | Edge, window, pulse width, window pulse width, dropout, window dropout, interval, logic. | ||||
| Typ v režime ETS | nábežná alebo zostupná hrana | ||||
| citlivosť | 1 LSB / režim ETS 10 mV p-p | ||||
| pre-trigger | 100% vzorky | ||||
| post-trigger | 4 GS | ||||
| Generátor | |||||
| tvar signálu | sínus, obĺžnik, píla, DC, nábeh, sinc, Gaussian, polvlna | ||||
| pseudonáhodný signál | _ | White noise, PRBS | |||
| maximálna frekvencia | 100 kHz | 1 MHz | |||
| Rozmietanie | dole, hore, dole-hore : nastaviteľná rýchlosť a frekvencie | ||||
| Presnosť frekvencie | ±100 ppm | ±50 ppm | |||
| Rozlíšenie frekvencie | < 0.01 Hz | ||||
| Rozsah | ±2 V | ||||
| SFDR | > 55 dB @ 1 kHz | > 60 dB @ 10 kHz | |||
| Pripojenie | BNC, 600 Ω | ||||
| Ochrana výstupu | ±10 V | ||||
| Generátor ľubovoľného priebehu | |||||
| vzorkovanie | 2 MS/s | 20 MS/s | |||
| pamäť | 4 kS | 8 kS | |||
| rozlíšenie | 12 bits | ||||
| šírka pásma | >100 kHz | >1 MHz | |||
| nábeh (10% to 90%) | < 2 µs | < 120 ns | |||
| Spektrálny analyzátor | |||||
| Frekvenčný rozsah | DC po 10 MHz | DC po 25 MHz | DC po 50 MHz | DC po 100 MHz | DC po 200 MHz |
| Režim zobrazenia | Magnitude, peak hold, average | ||||
| Druhy okien | Rectangular, Gaussian, triangular, Blackman, Blackman–Harris, Hamming, Hann, flat–top | ||||
| Počet FFT bodov | Vybratelné z 128 do polovice dostupnej vyrovnávacej pamäte v pôsobnosti 2 | ||||
| Dekódovanie sériovej komunikácie | |||||
| Podporované protokoly | CAN, LIN, I2C, UART/RS-232, SPI, I2S, FlexRay | ||||
