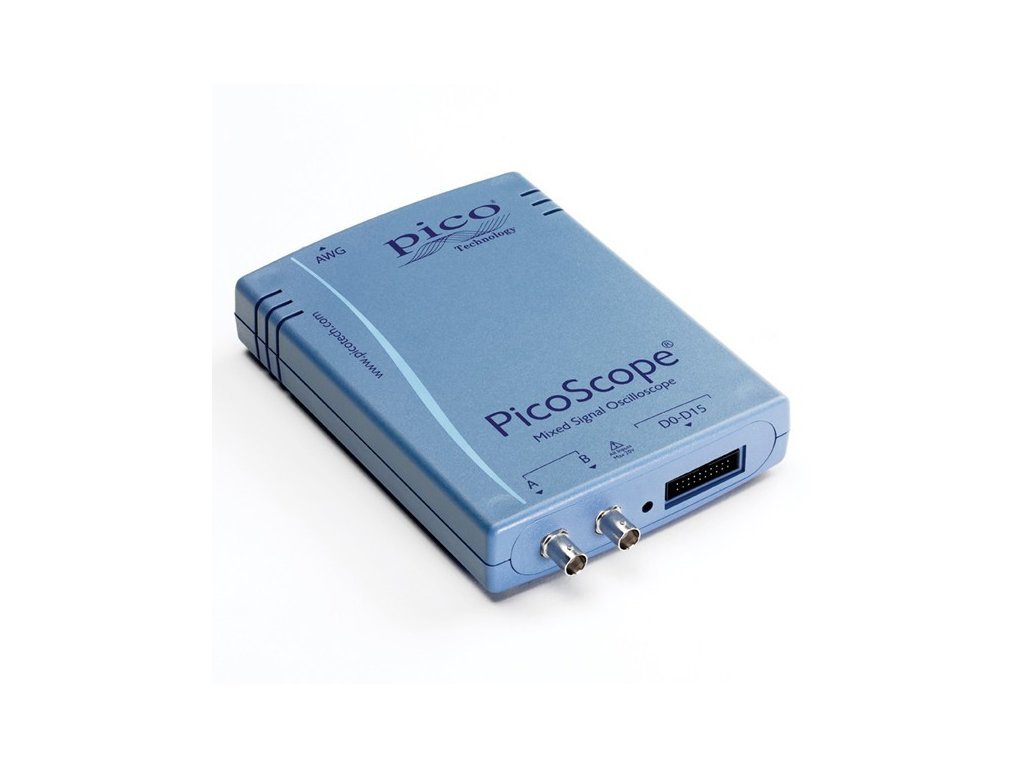

PicoScope 3206 MSO (200MHz, 2/16 kanálov, AWG)
USB Mixed signal osciloskop dva kanály 200MHz + 16 bit DIGITAL
S PicoScope 3206 Mixed-Signal Osciloskop (MSO) môžete zmerať analógový a digitálny signál súčasne. Pomocou jedného zariadenia dokážete zobraziť analógové priebehy a digitálne dáta na rovnakej obrazovke.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.
Tri v jednom: osciloskop + logický analyzátor + generátor!
PicoScope 3206 MSO - 2 kanály 200 MHz + 16 digitálnych + AWG
- 2 analógové kanály, 16 digitálnych kanálov
- Meranie analógových signálov až do 200 MHz
- Meranie digitálnych signálov až do 100 MHz
- Vzorkovanie 0.5 GS/s mixed-signal
- Vstavaný generátor funkcií a generátor ľubovoľného priebehu
- USB napájanie
Obsah balenia - verzia MSO
|
Séria nieje kompatibilná so softwérom PicoLog.
| Osciloskop - vertikálne | |||
|---|---|---|---|
| Picoscope | 3204A PP708 | 3205A PP710 | 3206A PP712 |
| Picoscope | 3204B PP709 | 3205B PP711 | 3206B PP713 |
| Picoscope | 3204 MSO | 3205 MSO | 3206 MSO |
| šírka pásma (-3 dB) | 60MHz | 100MHz | 200MHz |
| meranie digitálnych signálov | 100 MHz | 100 MHz | 100 MHz |
| nábežná hrana (vypočítaná) | 5.8ns | 3.5ns | 1.75ns |
| počet kanálov | 2 | ||
| vertikálne rozlíšenie | 8 bitov | ||
| rozširené rozlíšenie | 12 bitov | ||
| presnosť DC | ±3% z rozsahu | ||
| citlivosť vstupu | 10mV/dielik až 4V/dielik | ||
| parametre vstupu | 1MΩ ±1% paralelne s 13pF ±1 pF | ||
| typ vstupu | jednostranný, BNC konektor | ||
| väzba vstupu | nastaviteľná AC/DC | ||
| rozsahy vstupu | ±50mV až ±20V (9 rozsahov) | ||
| Analógový offset 50 mV - 200 mV 500 mV - 2 V 5 V - 20 V |
±250.0mV ±2.5V ±20.0V |
||
| preťaženie vstupu | ±100V (DC + AC špička) | ||
| Osciloskop - horizontál | |||
|
vzorkovanie |
|
||
| max. vzorkovanie (ETS) | 2.5GS/s | 5GS/s | 10GS/s |
| max. vzorkovanie (stream) |
1MS/s cez PicoScope SW >10MS/s cez SDK (záleží na rýchlosti PC) |
||
| pamät modely A modely B/MSO |
4MS 8MS |
16MS 32MS |
64MS 128MS |
| buffer na vzorky v SW | do 10000 priebehov | ||
| časová základňa | 2ns/div – 20s/div | 1ns/div – 20s/div | 50ps/div – 20s/div |
| presnosť časovej | ±5 ppm | ||
| jitter vzorkovania | < 5ps RMS | ||
| Charakteristika (typicky) | |||
| presluch | menej ako 400:1 v celom pásme | ||
| harmonické skreslenie | < -50dB pri 100kHz na celom rozsahu | ||
| SFDR | 52dB | ||
| ADC ENOB | 7.6 bitov | ||
| šum | 180µV RMS (na najnižšom rozsahu) | ||
| citlivosť - impulz | < 5% overshoot | ||
| potlačenie signálu | (+0.3dB, -3dB) na vstupe, od DC, celé pásmo | ||
| Spúštanie - Trigger | |||
| základné | automatický, opakovaný, jednotlivý, žiadny, rýchly | ||
| pokročilé (Ch A, Ch B) |
hrana nábežná, zostupná, dvojitá s nastaviťeľnou hysterézou
oknosignál dosiahne alebo poklesne na definovanú úroveň
šírka impulzunegatívny alebo pozitívny impulz je širší/užší ako nastavená šírka alebo rozsah šírok
šírka impulzu v okne signál je alebo prekračuje nastavené hranice (od-do) počas definovaného času
poklessignál nepretne nastavenú úroveň počas definovaného času
pokles v oknesignál dosiahne alebo ospustí nastavený rozsah počas definovaného času
intervalčas medzi dvoma hranami je menší/väčší ako nastavený čas alebo rozsah času
logickýľubovolný logický stav kanálov A, B a EXT spadá do definovanej schémy
potlačený impulz
signál prekročí jednu nastavenú úroveň ale nedosiahne ďaľšiu
|
||
| citlivosť (Ch A, Ch B) | 1 LSB presnosť v celom pásme | ||
| Max pre-trigger | do 100% veľkosti vzorky | ||
| Max post-trigger | do 4×109 vzoriek | ||
| Trigger re-arm time | <2µs na najrýchlejšom vzorkovaní | ||
| Max trigger rate | do 10000 priebehov v 20ms dávkach | ||
| Generátor priebehu (všetky) | |||
| všetky modely modely B/MSO |
|||
| frekvencia sign. | od DC do 1MHz | ||
| presnosť frekvencie | ±50ppm | ||
| rozlíšenie frekv. | < 0.01Hz | ||
| rozsah výstupu | ±2V s presnosťou ±1% DC | ||
| potlačenie amplitúdy | < 0.5 dB do 1MHz, typicky | ||
| SFDR | > 60 dB, 10 kHz plný sínusový rozsah | ||
| konektor | BNC na prednom panely, impedancia 600Ω | ||
| preťaženie výstupu | ±10V | ||
| rozmietanie | hore, dolu, hore + dolu | ||
| Generátor ľubovoľného priebehu model B/MSO | |||
| rýchlosť obnovovania | 20MHz | ||
| pamäť | 8kS | 8kS | 16kS |
| rozlíšenie | 12 bitov (krok cca 1mV) | ||
| šírka pásma | > 1MHz | ||
| hrana (10 až 90%) | < 100ns | ||
| Spektálny analyzér | |||
| frekvenčný rozsah | DC - 60MHz | DC - 100MHz | DC - 200MHz |
| režimy zobrazenia | magnitúda, podržanie vrcholu, priemer | ||
| druhy okien | obdĺžnik, Gaussian, píla, Blackman, Blackman-Harris, Hamming, Hann, sploštený vrchol | ||
| počet bodov FFT | voliteľne od 128 po 1 milión | ||
| Prostredie | |||
| rozsah teplôt | 0°C až 50°C (20°C až 30°C pre stanovenú presnosť) | ||
| Mechanické vlastnosti | |||
| Rozmery (s konektormy) | 200×140×40mm | ||
| hmotnosť | menej ako 0.5kg | ||
| Všeobecné | |||

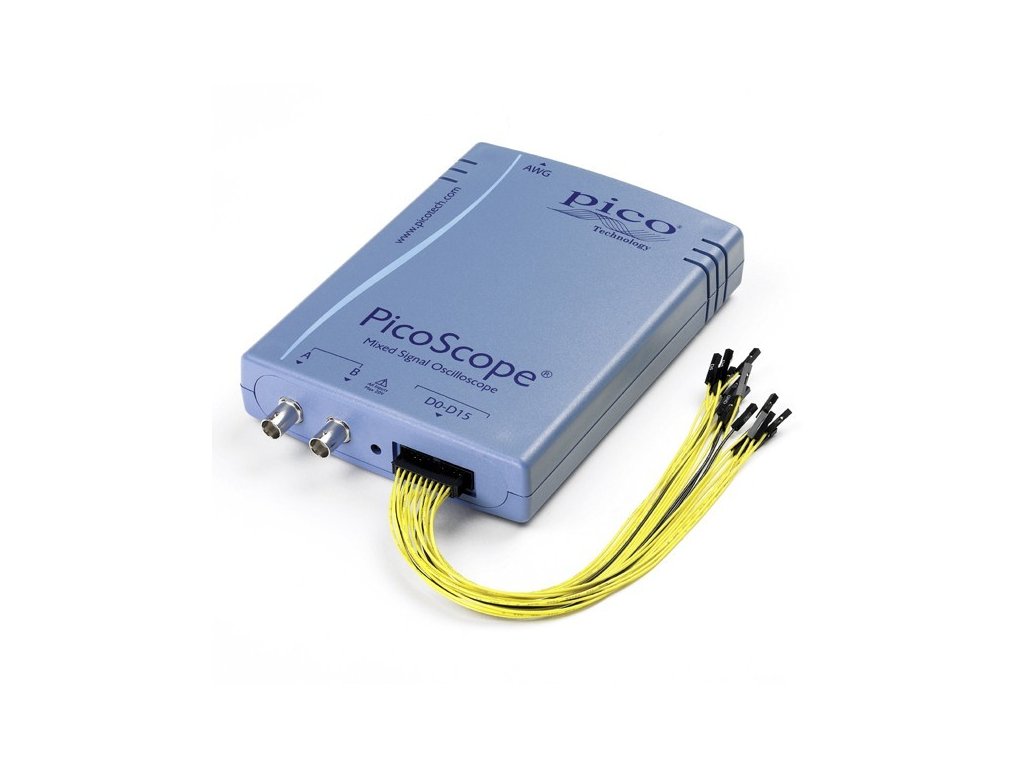

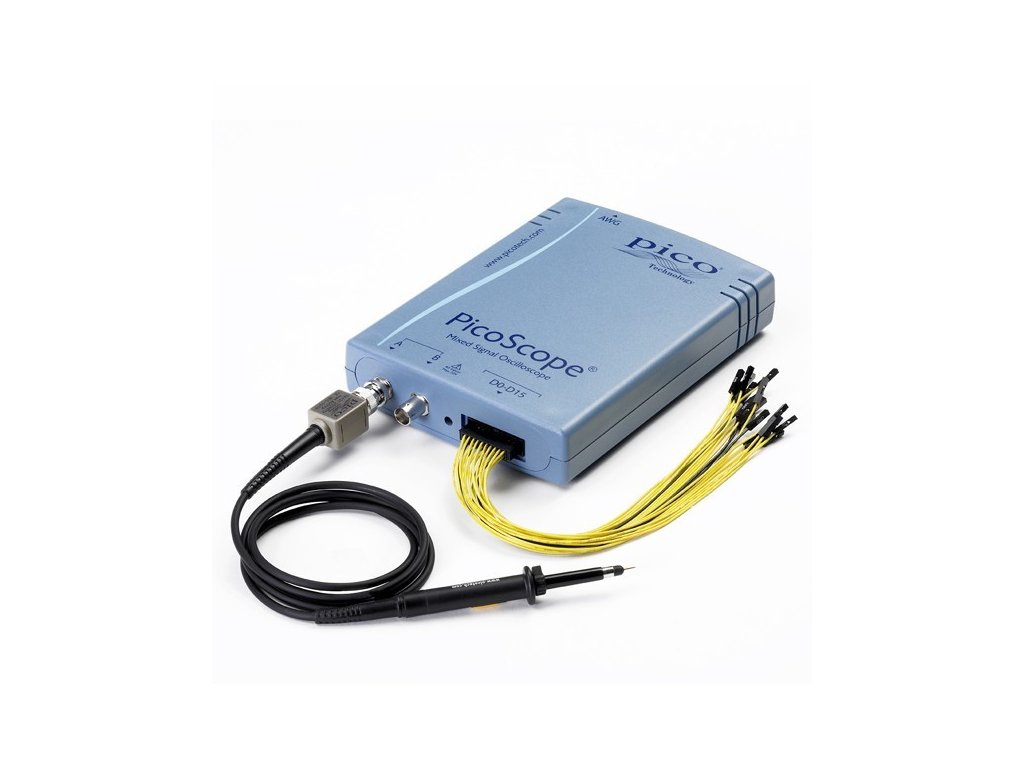

| súčasť balenia | kábel USB 2.0, 2 × osciloskopická sonda v obale,pre MSO: digitálny kábel a 2 balenia po 10 testovacích klipov. CD-ROM s príručkou a programom | ||
| rozhranie | USB 2.0 | ||
| napájanie | napájané z USB portu PC | ||
| spĺňa |
European EMC and LVD standards |
||
| Záruka | 5 rokov | ||
