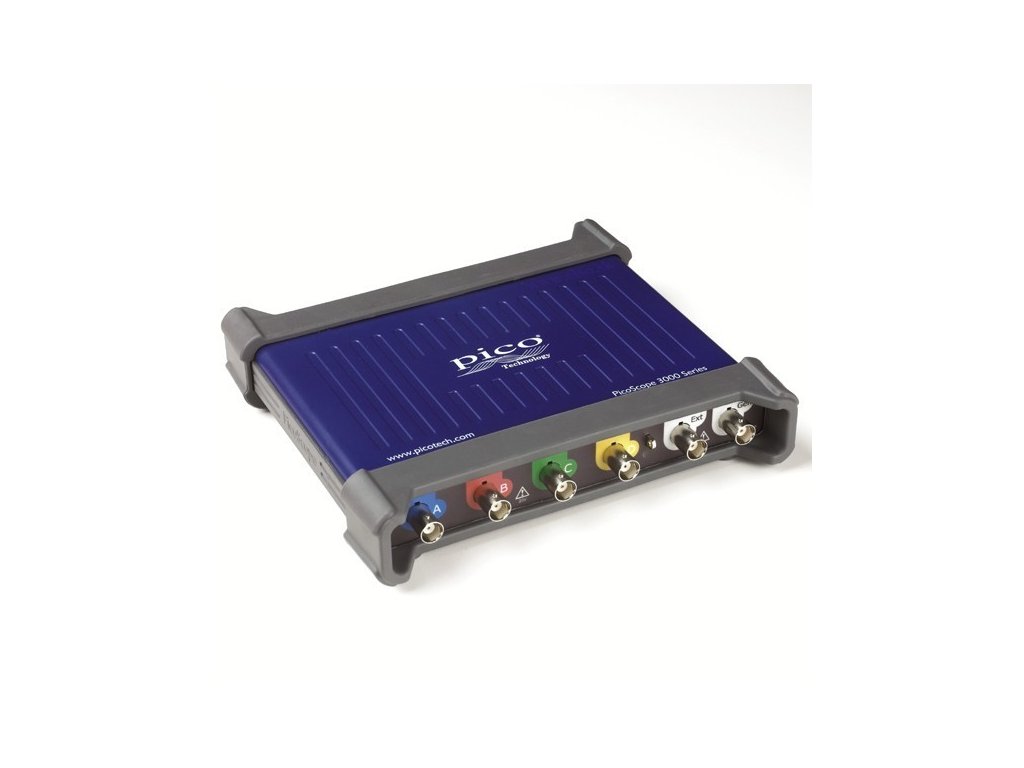

PicoScope 3406B séria USB osciloscopy 200MHz, 4CH, trigger, generátor/AWG
PicoScope® séria 3000
Bola rozšírená o šesť nových vysoko výkonných 4 - kanálových modelov. Nový FlexiPower™systém umožňuje napájanie cez USB alebo AC, má nový nízky dizajn a je ideány pre technikov, ktorý potrebujú kvalitný testovací prístoj.
Základné vlastnosti
- 4 kanály a externé spúštanie
- Šírka pásma 200 MHz
- Od 4 po 128 MS buffer, 500 MS/s real-time vzorkovanie
- 10 GS/s vzorkovanie v režime ETS
- Spektrálny analyzátor 200 MHz
- Zabudovaný generátor / AWG
- Pripojené a napájané cez USB
PicoScope® série 3000 obsahuje ako štandardne všetky osciloscopy funkcie spektrálneho analyzátora, sériové dekódovanie a segmentáciu pamäte. Prístoj po napojení do počítača s Windows zobrazí krivky, ktoré možno ľahko priblížiť zoomovaním s myšou alebo pomocou klávesnice. Ďaľšími funkciami sú perzistencia displeja s rýchlou aktualyzáciou kriviek, matematické kanály, automatické meranie so štatistikou, programovateľné alarmy a dekódovanie I2C, UART/RS232, SPI, CAN-Bus, Lin a FlexRay signály. Spúšťanie je digitálne, čo zaisťuje väščiu presnosť a vyššie rozlíšenie, ako pri analógovóm spúšťaní a free Software Development Kit (SDK) umožňuje ovládanie z vlastnej aplikácie. SDK obsahuje vzorové programy v C, C + +, Excel a LabVIEW, ktoré môžu byť použité v akomkoľvek jazyku, ktorý je podporovaný vo forme C a je kompatibilný s Microsoft Windows XP, Windows Vista a Windows 7.
| Vysoko kvalitné sondy | |
| PicoScope 3406A a 3406B | TA131 |
|
Obsah balenia - verzia A/B
|
| Osciloskop - vertikálne | |
|---|---|
| Šírka pásma (-3 dB) | 200MHz |
| Nábežná hrana (vypočítaná) | 1.75ns |
| Počet kanálov | 4 |
| Vertikálne rozlíšenie | 8 bitov |
| rozširené rozlíšenie | 12 bitov |
| Presnosť DC | ±3% z rozsahu |
| Citlivosť vstupu | 10mV/dielik až 4V/dielik |
| Parametre vstupu | 1MΩ ±1% paralelne s 13pF ±1 pF |
| Typ vstupu | jednostranný, BNC konektor |
| Väzba vstupu | nastaviteľná AC/DC |
| Rozsahy vstupu | ±50mV až ±20V (9 rozsahov) |
| Analógový offset 50 mV - 200 mV 500 mV - 2 V 5 V - 20 V |
±250.0mV ±2.5V ±20.0V |
| Preťaženie vstupu | ±100V (DC + AC špička) |
| Osciloskop - horizontál | |
|
Vzorkovanie 3,4 kanály |
250MS/s |
| Max. vzorkovanie (ETS) | 10GS/s |
| Max. vzorkovanie (stream) |
1MS/s cez PicoScope SW >10MS/s cez SDK (záleží na rýchlosti PC) |
| Pamät |
128MS |
| buffer na vzorky v SW | do 10000 priebehov |
| Časová základňa | 50ps/div – 20s/div |
| Časová presnosť | ±50 ppm |
| Jitter vzorkovania | < 5ps RMS |
| Charakteristika (typicky) | |
| Presluch | menej ako 400:1 v celom pásme |
| Harmonické skreslenie | < -50dB pri 100kHz na celom rozsahu |
| SFDR | 52dB |
| ADC ENOB | 7.6 bitov |
| Šum | 180µV RMS (na najnižšom rozsahu) |
| Citlivosť - impulz | < 5% overshoot |
| Potlačenie signálu | (+0.3dB, -3dB) na vstupe, od DC, celé pásmo |
| Spúštanie - Trigger | |
| Základné | automatický, opakovanie, jednotlivý, žiadny, rýchly |
| pokročilé (Ch A, Ch B) |
Hrana Nábežná, zostupná, dvojitá s nastaviťeľnou hysterézou
OknoSignál dosiahne alebo poklesne na definovanú úroveň
Šírka impulzuNegatívny alebo pozitívny impulz je širší/užší ako nastavená šírka alebo rozsah šírok
Šírka impulzu v okne Signál je alebo prekračuje nastavené hranice (od-do) počas definovaného času
PoklesSignál nepretne nastavenú úroveň počas definovaného času
Pokles v okneSignál dosiahne alebo ospustí nastavený rozsah počas definovaného času
IntervalČas medzi dvoma hranami je menší/väčší ako nastavený čas alebo rozsah času
LogickýĽubovolný logický stav kanálov A, B a EXT spadá do definovanej schémy
Potlačený impulz
Signál prekročí jednu nastavenú úroveň ale nedosiahne ďaľšiu
|
| Citlivosť (Ch A, Ch B) | 1 LSB presnosť v celom pásme |
| Max pre-trigger | do 100% veľkosti vzorky |
| Max post-trigger | do 4×109 vzoriek |
| Trigger re-arm time | <2µs na najrýchlejšom vzorkovaní |
| Max trigger rate | do 10000 priebehov v 20ms dávkach |
| Spúštanie - externý vstup (External Trigger Input) | |
| Druh spustenia | prudko, šírka impulzu, strata, pauza, logika, oneskorený |
| Parametre vstupu | 1MΩ ±1% paralelne 14pF ±1pF |
| Typ vstupu | BNC konektor na prednom panely |
| Šírka pásma | 200 MHz |
| Napäťový rozsah | ±5V, DC viazaný |
| Preťaženie vstupu | ±100V (DC + AC špička) |
| Generátor priebehu (všetky) | |
| Všetky modely Modely B |
|
| Frekvencia sign. | od DC do 1MHz |
| Presnosť frekvencie | ±50ppm |
| Rozlíšenie frekv. | < 0.01Hz |
| Rozsah výstupu | ±2V s presnosťou ±1% DC |
| Potlačenie amplitúdy | < 0.5 dB do 1MHz, typicky |
| SFDR | > 60 dB, 10 kHz plný sínusový rozsah |
| Konektor | BNC na prednom panely, impedancia 600Ω |
| Preťaženie výstupu | ±10V |
| Rozmietanie | hore, dolu, hore + dolu |
| Generátor ľubovoľného priebehu (model B) | |
| Rýchlosť obnovovania | 20MHz |
| Pamäť | 16kS |
| Rozlíšenie | 12 bitov (krok cca 1mV) |
| Šírka pásma | > 1MHz |
| Hrana (10 až 90%) | < 100ns |
| Spektálny analyzér | |
| Frekvenčný rozsah | DC - 200MHz |
| Režimy zobrazenia | magnitúda, podržanie vrholu, priemer |
| Druhy okien | obdĺžnik, Gausova, Píla, Blackman, Blackman-Harris, Hamming, Hann, sploštený vrchol |
| Počet bodov FFT | voliteľne od 128 po 1 milión |
| Prostredie | |
| Rozsah teplôt | 0°C až 40°C (20°C až 30°C pre stanovenú presnosť) |
| Mechanické vlastnosti | |
| Rozmery (s konektormy) | 190×170×40mm |
| Hmotnosť | viac ako 0.5kg |
| Všeobecné | |
| Súčasť balenia | kábel USB 2.0, 2 × osciloskopická sonda v obale, CD-ROM s príručkou a programom |
| Rozhranie | USB 2.0 |
| Napájanie | napájané z USB portu PC |
| Spĺňa |
EN 61010-1:2010, EN61326-1:2006, FCC Part 15 Subpart B, RoHS, WEEE |
| Záruka | 5 rokov |
