PicoScope 6407 Digitalizér - PP795
5 GS/s Veľmi rýchly digitalizér a 20MHz AWG generátor v jednom zariadení.

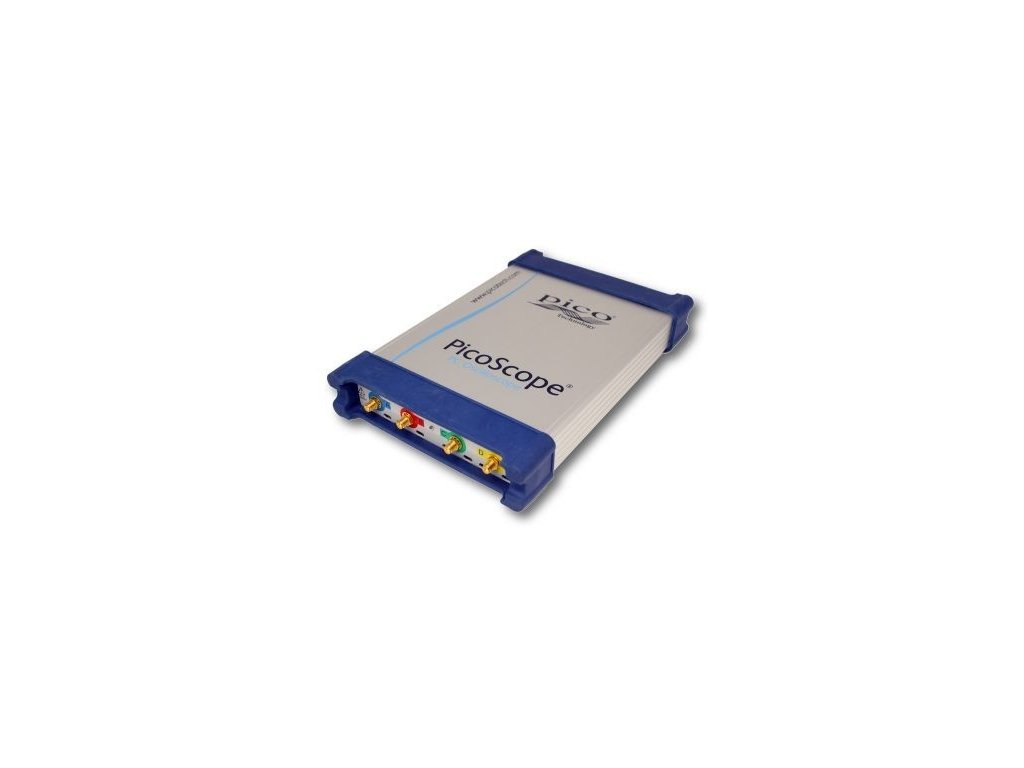

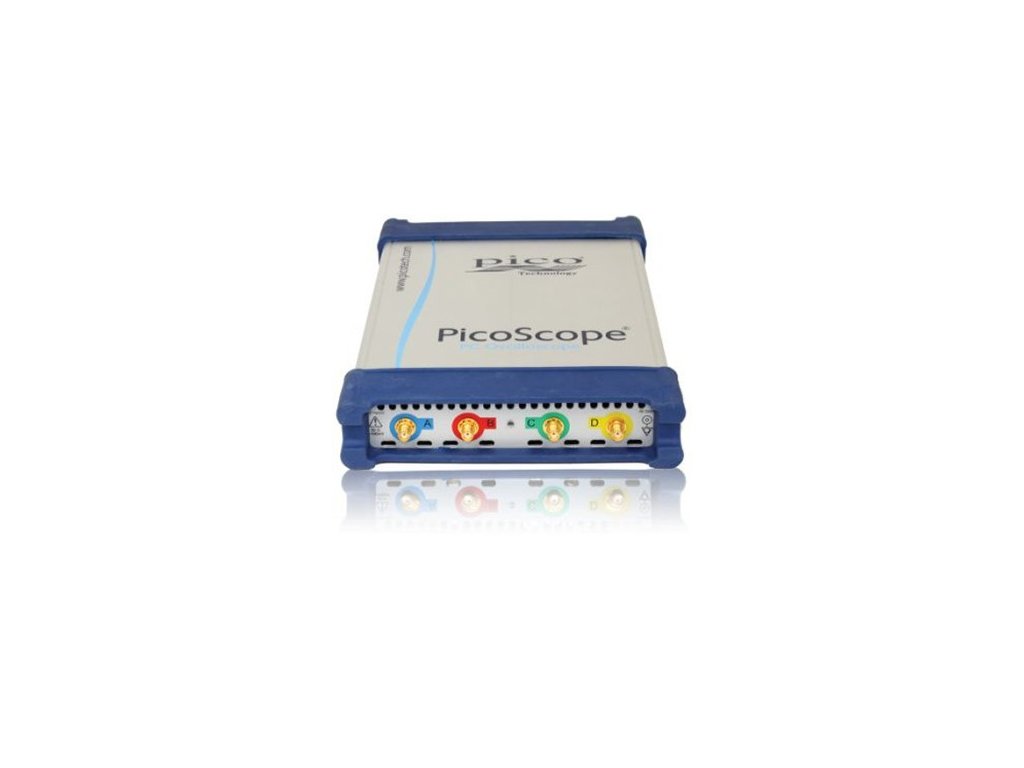

Digitizér PicoScope 6407
Vďaka kompaktným rozmerom, vysokému výkonu a pripojeniu cez USB, PicoScope 6407 premení Váš PC alebo laptop na 4-kanálový, vysokorýchlostný digitalizér. PicoScope 6407 dokáže zdigitalizovať 1GHz sínusoidu s časovým rozlíšením 200ps.
Buffer PicoScope-u 6407 dokáže uložiť až 1 miliardu vzoriek. Ostatné digitalizéry môžu mať vysoké rýchlosti vzorkovania, ale nikdy ich nevyužijete naplno pokiaľ nemajú dostatočne veľký buffer ako PicoScope 6407.
5GS/s zobrazených na časovej základni o dĺžke 20ms/dielik za celkový čas 200ms. Nestačia Vám tieto rýchlosti? Samozrejme dokážu byť zvýšené pomocou softvéru PicoScope 6.
| Vlastnosti | |
| Vertikálne | |
| Počet kanálov | 4 |
| Vstupný konektor | SMA |
| Šírka pásma (-3dB) | 1GHz |
| Čas nábehu | 350ps |
| Rozlíšenie | 8bit (môže byť softvérovo zvýšené na 12bit) |
| Vstupná impedancia | 50Ω ± 2% |
| VSWR | Typicky < 1.5:1 do 1GHz cez celú šírku pásma |
| Vstupná väzba | DC |
| Vstupná citlivosť | 20mV/dielik (10 vertikálnych dielikov) |
| Vstupné napätie | ± 100mV |
| Presnosť DC | ± 3% z celého rozsahu |
| Prepäťová ochrana | ± 2V (DC + špička AC) |
| Horizontálne | |
| Rýchlosť vzorkovania | 1 kanál: 5GS/s 2 kanály: 2,5GS/s (pri použití A+C, A+D, B+C, B+D) 4 kanály: 1,25 GS/s USB: 1 MS/s so softvérom PicoScope, 10MS/s s dodávaným SDK |
| Buffer | 1GS |
| Buffer pre priebehy | od 1 do 10 000 |
| Presnosť časovej základne | ± 5ppm |
| Dynamický výkon | |
| Presluch (Crosstalk) | 100:1 DC do 100MHz 30:1 od 100MHz do 1GHz |
| Reakcia na zmenu (Step response) | Typicky ± 3% po 3ns |
| Šum | < 0,5mV RMS |
| Spúštač (Trigger) | Vzostupný, zostupný |
| Pokročilé spúšťače | Edge, window, pulse, window pulse width, dropout, window dropout, interval, logic, runt pulse |
| Citlivosť spúšťača | 1LSB |
| Max. zachytenie pred spustením (pre-trigger delay) | Do 100% veľkosti vzorky |
| Max. zachytenie po spustení (post-trigger delay) | Až do 4 GS |
| Čas opakovateľnosti spustenia | <1μs na najrýchlejšej časovej základni |
| Vstup AUX Trigger/Clock | |
| Spúšťač | Edge, pulse width, dropout, interval, logic, delayed |
| Vstup | BNC, 50Ω ± 1% |
| Napätie | ± 5V, DC väzba |
| Šírka pásma | 25MHz |
| Rozsah nastavenia prahu | ± 1V |
| Prepäťová ochrana | ± 5V |
| Rozsah frekvencií | od 5MHz do 25MHz |
| Generátor signálov | |
| Signály | Sine(sínus), square(štvorec), triangle(trojuholník) , ramp(rampa), sin (x)/x, Gaussian, half-sine(polsínus), white noise(biely šum), DC level(DC úroveň), PRBS |
| Frekvencia | DC do 20MHz |
| Presnosť frekvencie | ± 5ppm |
| Rozlíšenie frekvencie | < 0,1Hz |
| Rozsah výstupného napätia (peak to peak) | od ± 250mV do ± 2V |
| Nastavenie offsetu napätia | ± V (maximálny kombinovaný výstup je ± 2,5V) |
| Rovinnosť amplitúdy | Typicky 0,5dB od DC do 20MHz |
| Konektor | BNC |
| Prepäťová ochrana | ± 5V |
| Režimy Sweep (rozmietanie) | Up(hore), down (dole), dvojitý s voliteľnými frekvenciami a krokmi štart/stop |
| AWG | |
| Rýchlosť vzorkvania | 200MS/s |
| Veľkosť bufferu | 16 384 vzoriek |
| Rozlíšenie | 12bit |
| Šírka pásma | 20MHz |
| Čas nábehu (10-90%) | typicky 10ns |
| Mechanické vlastnosti | |
| Pripojenie k PC | USB 2.0 |
| Napájanie | 12V DC, 3,5A |
| Rozmery | 255 × 170 × 40mm (vrátane konektorov) |
| Hmotnosť | < 1kg |
| Operačná teplota | od 0 do 40°C (od 20 do 30°C pre uvedenú presnosť) |
| Prístroj spĺňa | EN61326-1:2006 a FCC, časť 15 odsek B RoHS a WEEE |
| Softvérové požiadavky | PicoScope 6, SDK alebo iný softvér, Windows XP/Vista/7 (32/64-bit) |
