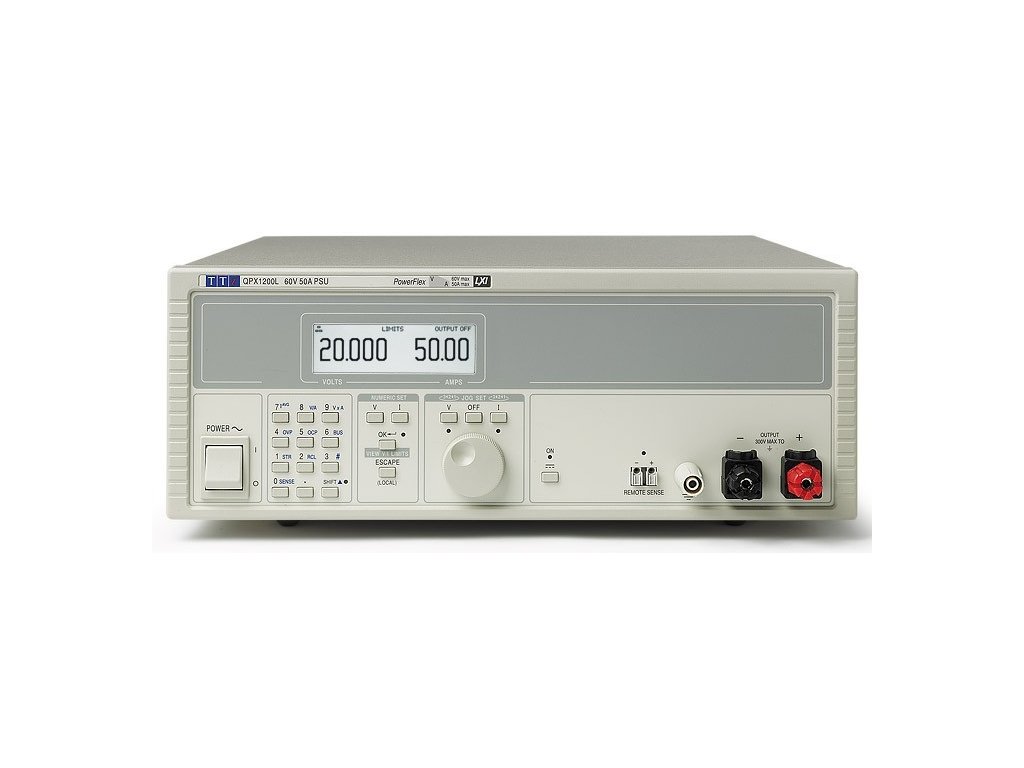

TTi QPX1200S - 1200W laboratórny zdroj (60V/50A)
Výkonný zdroj TTi QPX1200S
- Výkon 1200W (60V/50A)
- Nastavenie výstupu pomocou otočného voliča alebo numerickej klávesnice
- Lineárna regulácia zabezúečuje veľmi nízke skreslenie a šum
- Rozlíšenie 1mV v celom rozsahu
Neprekonaný výkon a flexibilita
Zdroje série TTi QPX ponúkajú výkon a flexibilitu, ktorú neposkytne žiadny iný laboratórny zdroj. Vďaka systému PowerFlex dokáže zdroj dať celkový výkon 1200W pri 60V a 20A.
Vysoká precíznosť
Keďže je výstup prístroja ovládaný 16-bitovým DAC systémom, ponúka vysokú presnosť až 1mV v celom rozsahu. Výstup možno nastaviť otočným voličom alebo numerickou klávesnicou.
Niekoľko rozsahov na zvýšenie výkonu
Vďaka niekoľkým rozsahom môžete tento prístroj posunúť ešte ďalej za hranice bežného laboratórneho zdroja. Podľa vybraného rozsahu môžete nastaviť nižšie napätie no vysoký prúd, čím jeden prístroj pokryje ďaľšiu triedu mnohých laboratórnych prístrojov.
Bezpečnosť a ochrana
Tento prístroj bol navrhnutý nielen pre vysoký výkon a kvalitu, ale taktiež pre bezpečnosť a ochranu používateľa pri práci - spĺňa najnovšie štandardy EMC.
| Špecifikácie výstupu | |
| Režim | Konštatný prúd/napätie s automatickým cross-overom a zobrazením |
| Nastavenie napätia | od 0V po maximum, pomocou otočného voliča alebo numerickej klávesnice |
| Nastavenie prúdu | od 0A po maximum, pomocou otočného voliča alebo numerickej klávesnice |
| Presnosť | Napätie: 0.1% ± 2mV, prúd: 0.3% ± 20mA |
| Úprava zaťaženia | <0.01% +5mV z maximálneho výkonu na 90% záťaže |
| Úprava úbytku napätia | <0.01% +5mV z maximálneho výkonu na 10% úbytku napätia |
| Zvlnenie a šum (pri 20MHz) | Bežne <0.35mV rms, <20mV pk-pk |
| Odozva na zmenu | <250µs na 50mV v 90% rozsahu záťaže |
| Teplotný koeficient | Bežne <50ppm/°C |
| Ochrana výstupu | Výstupná chrana OVP a tepelným tripom, konektory zvládnu vyššie napätie ako je maximálny výstup. Spätná ochrana diódovou svorkou. |
| Ochranné funkcie | Obmedzenie výkonu, prepätie, nadprúd, tepelný trip |
| Prepínač výstupu | Elektronický, nastavenia výstupu sú zobrazené na displeji aj keď je výstup vypnutý |
| Výstupné konektory | Predné a zadné výstupné a snímacie terminály. Bezpečnostné terminály sú kompatibilné so 6mm kabelážou, 6/8mm konektory na max. 50A, alebo 4mm konektory na max. 30A. |
| Meranie | |
| Displej | LCD dot-matrix bw |
| Zobrazenie |
5-miestne zobrazenie napätia a 4-mieste zobrazenie prúdu, zobrazenie obmedzení, pamäte atď.. Široká škála alfanumerických hlásení. |
| Rozlíšenie |
Napätie: 1mV Prúd: 10mA |
| Presnosť | Napätie: 0.1% z hodnoty, ± 2 miesta Prúd: 0.3% z hodnoty, ± 2 miesta |
| Všeobecné | |
| Napájanie a odber | 230V alebo 115V 14% (nastaviteľná), II. inštalačná kategória. Maximálny odber 1600VA. |
| Pracovné prostredie | Operačná teplota: od 5°C do 40°C, od 20% do 80% RH, max. 2000m, II. stupeň znečistenia. |
| Skladovacia teplota | od -20°C do +60°C |
| Veľkosť | 350 × 130 × 413mm |
| Hmotnosť | 9.2kg |
| Bezpečnosť | Prístroj bol navrhnutý a skonštruovaný tak, aby spĺňal bezpečnostnú normu EN61010-1. |
| EMC | EN61326 |
| Benchtop | Predné výsuvné nožičky pre lepšiu manipuláciu s prístrojom |
| Rack-mount | 19" na 3U |
