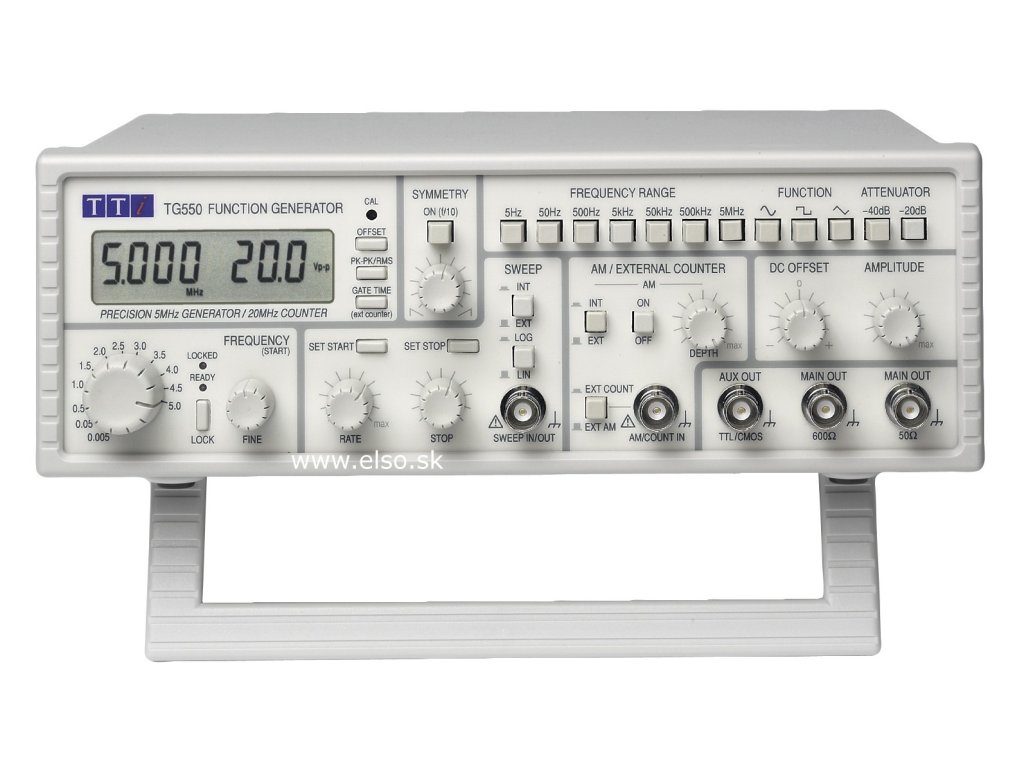

TTi TG550 - Frekvenčný generátor s čítačom 5MHz
TG550 - 5MHz Advanced Function Generator
0.005Hz do 5MHz frekvenčného rozsahu
Vbudovaný 7 digitový frekvenčný čítač
Digitálny frekvenčný zámok pre výnimočnú stabilitu
Súčasné zobrazenie frekvencie a napätia
amplitudy alebo offsetu
Interný/externý AM do 100%
Precision internal lin/log sweep
TTi TG550 - Frekvenčný generátor s čítačom 5MHz
Ukončená výroba
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.
| TG550 reprezentuje najmodernejší 5MHz generátor analógovej funkcie. Poskytuje vysokú kvalitu priebehov na všetkých frekvenciach a leveloch. Väčší LCD displaej poskytuje digitálne čítanie frekvencie aj levelu (rozkmit, rms amplitúda alebo dc offset). Pokročilé meriace techniky sú použité pre posakytnutie vysokej presnosti s rýchlym aktualizovaním aj na nízkych frekvenciách. Counter mode režim je dostupný ktoré využíva celú šírku dispeja aby poskytol viac ako 7 digít. Recipročný počítajúci systém merania je použitý ktorý poskytuje vysoké rozlíšenie bezohľadu na frekvenciu. Napríklad, sieťovú frekvenciu možno zmerať do rozlíšenia lepšieho ako 1mHz. TG550 zahŕňa digitálny systé uzamkýnania frekvencie ktorý mu dáva level frekvenčnej stability ktorý nemôže byť uzavretý pomocou bežných analógových funkčných generátorov. Keď už bola frekvencia nastavená, stlačením Lock key začne zmeraj-a-oprav obvod ktorý kompenzuje malé tepelné a mechanické posuny ku ktorým nevyhnutne dochádza v analógových generátoroch. Frekvencia je prirovnaná do crystal controlled reference a je udržovaný do 0.01% z nastavenej funkcie. |
| FREKVENCIA | |
| Rozsah frekvencie: | 0.005Hz až 5MHz v 7 overlapping decade ranges with fine adjustment by verniers. |
| Vernier Range: | 1000:1 v každom rozsahu. |
| Uzamkýnanie frekvencie | |
| Operačný rozsah: | 0.5Hz až 5MHz s vernier nastaveniami v 10% až 100% rozsahu maximum. |
| Uzamkýnacia presnosť: | Lepšia ako 0.01% zobrazenej hodnoty. |
| Displej | |
| LCD, 8 dít (11mm high) plus 14 hlásiče | |
| METER FUNCTIONS (generator mód) | |
| Frekvencia: | Auto-ranging recipročné meranie dáva 4 digitové rozlíšenie pre frekvencie do 1Hz; maximálne rozlíšenie 0.001Hz. Presnosť ±1 digit 0.2Hz až 5MHz; presnosť ±1% rozsahu pod 0.2Hz |
| Amplituda: | Displej ukazuje peak-to-peak amplitudu alebo rms hodnotu. Zobrazí opravené pre nastavenie atenuátoru. 3-digit rozlíšenie, presnosť typycky 5% rozsahu |
| DC Offset: | 3-digit rozlíšenie; presnosť typicky ±2% nastavenie ±1 digit. Zobrazí opravené pre nastavenie atenuátoru |
| Výstupy | |
| MAIN - 50 Ohm | |
| 2mV do 20V peak-peak otvorený obvod (1mV do 10V peak-peak do 50Ohms) v štyroch prepínač-voliteľné rozsahy s 20dB vernier kontrolou v každom rozsahu | |
| Atenuačné rozsahy: | 0dB, -20dB, -40dB, -60dB |
| Rozsah DC Offset: | ±10V z 50W. DC offset plus signal peak limitovaný do ±10V (±5V do 50W). DC offset plus priebehy oslabené proporcionálne atenuátorom. |
| MAIN - 600 Ohm | |
| Alternatívne výstupné konektory ponúkajúce rovnaké vybavenie ako 50W soket. | |
| AUX OUT | |
| 0 do 5V TTL/CMOS logické levely schoplné riadiť 2 štandartné TTL zaťaženia. Frekvencia, symetria a fáza ako hlavné výstupy | |
| SWEEP OUT | |
| 3V rampa od 600W | |
| Externý čítač | |
| Frekvenčný rozsah: | 5Hz do 20MHz, plné automatické prepínanie rozsahu |
| Citlivosť vstupov: | 50mV rms (sínusoida) |
| Merací čas: | Vybratelné 0.5s alebo 5s |
| Rozlíšenie: | 6 digít v 0.5s; 7 digít v 5s |
| Presnosť: | ±1 digít ± timebase presnosť |
| Timebase Presnosť: | ±10ppm initiálna chyba; ±5ppm/ročná rýchlosŤ starnutia; zvyčajne menej ako 0.5ppm/°C. Nastavovací bod pre uzavreté kalibrácie |
| Operačné módy | |
| Špecifikácie sa aplikujú pre top decade každého frekvenčného rozsahu a maximálny výstup do 50W ukončenia. | |
| Sínusoida | |
| Skreslenia: | <0.5% na 500, 5k a 50k rozsahy; <1% na 5, 50 a 500k rozsahov; všetky harmonics >25dB pod základnými na 5M rozsahu. |
| Plochosť amplitúdy: | ±0.2dB do 200kHz; ±2dB do 5MHz. |
| Trojuholník | |
| Linearita: | Lepšia ako 99% do 200kHz |
| Obdĺžniková vlna | |
| Rise and Fall Times: | <45ns |
| Mark - Space Ratio: | 1:1 ± 1% do 100kHz |
| DC | |
| Rozsah: | ±10V neukončený |
| Symetria | |
| Rozsah symetrie: | Variabilita typická od 1:9 do 9:1 (na vrchole dekády každého rozsahu), frekvencia delená 10. |
| SWEEP MODES INTERNAL | |
| Sweep Range: | >1000:1 v každom rozsahu. |
| Sweep Rate: | Nastavitelný, typicky 20ms to 20 secs. |
| Sweep Mode: | Lineárny alebo logaritmický. Sweep start and stop frequencies displayed by button press. |
| Externý | |
| Input Impedance: | 10kW |
| Input Sensitivity: | 0 do 3V pre 1000:1 sweep |
| Max. Input Voltage: | ±10V |
| Sweep Linearity: | Lepší ako 1% |
| Max. Voltage Rate: | 0.1V/us |
| Modulácia amplitúdy | |
| Hĺbka: | Variabilná 0 do 100% |
| Frekvencia: | 400Hz (interná). DC až 100kHz (externá). |
| External citlivosť: | Approx. 2V peak-to-peak pre 50% moduláciu. |
| Všeobecné požiadavky | |
| Vstupné napätie: | 230V or 115V nominal 50/60Hz, vnútorným nastavením; operačný rozsah ±14% of nominal. Installation Category II. |
| Spotreba: | 25VA max. |
| Prostredie a mechanika | |
| Rozsah operačnej teploty: | +5°C až +40°C, 20% až 80% RH. |
| Rozsah skladovacej teploty: | -10°C až +65°C |
| Prostredie: | Vnútorné použitie na <2000m, stupeň znečistenia I |
| Bezpečnosť: | Zhoduje sa s EN601010-1 |
| EMC: | Zhoduje sa s EN50081-1 & EN50082-1 |
| Rozmery: | 260(W) x 88(H) x 235(D)mm (10.2 x 3.4 x 9.2"), bez nožičiek a rúčky. |
| Hmotnosť: | 1.9kg (4.2lb) približne |
