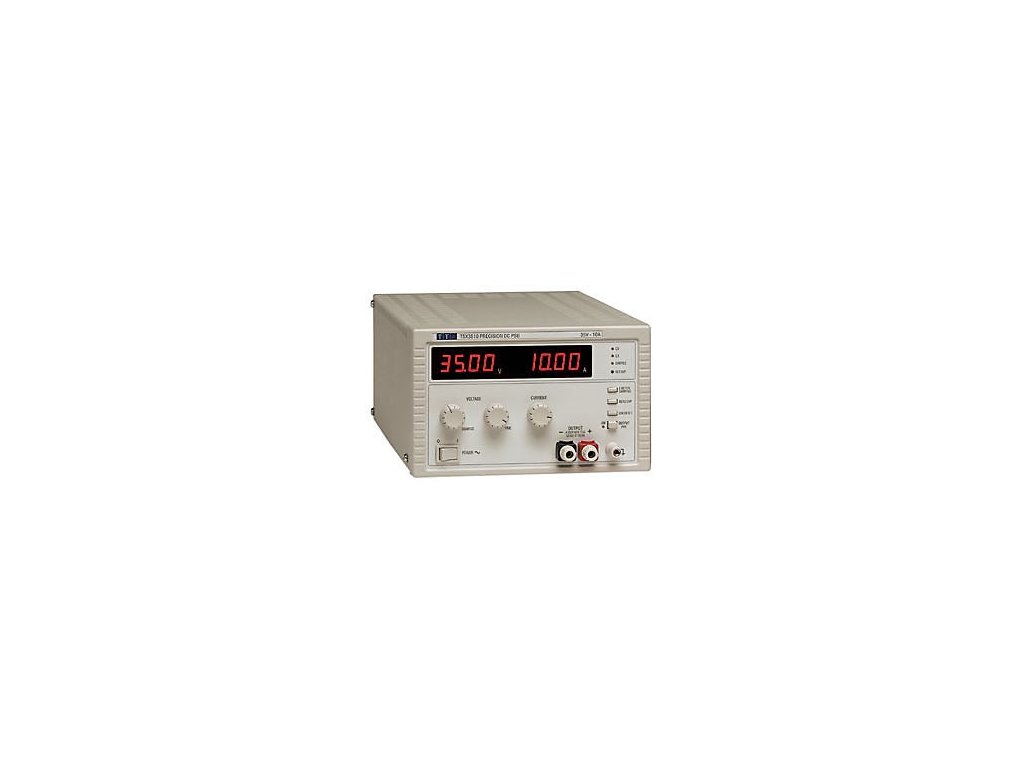

TTi TSX1820 - 360W laboratórný zdroj (18V/20A)
Výkonný zdroj TTi TSX1820
- Výkon 360W (18V/20A)
- Kompaktný a ľahký, ideálny bench-top zdroj
- Lineárna regulácia zabezúečuje veľmi nízke skreslenie a šum
- Vysoké rozlíšenie, terminály remote sense
Jednoduchý a univerzálny
Rozloženie tlačidiel, ľahké ovládanie, veľký displej a výkon robia zo zdrojov série TSX najuniverzálnejšie zdroje z celej ponuky TTi.
Lineárna regulácia
Vďaka lineárnej regulácii bude vždy zdroj pracovať bez zbytočnej straty výkonu. Hrubé a jemné doladenie výstupu napomáha používateľovi nastaviť výstup s vysokou presnosťou.
Niekoľko rozsahov na zvýšenie výkonu
Vďaka niekoľkým rozsahom môžete tento prístroj posunúť ešte ďalej za hranice bežného laboratórneho zdroja. Podľa vybraného rozsahu môžete nastaviť nižšie napätie no vysoký prúd, čím jeden prístroj pokryje ďaľšiu triedu mnohých laboratórnych prístrojov.
Bezpečnosť a ochrana
Tento prístroj bol navrhnutý nielen pre vysoký výkon a kvalitu, ale taktiež pre bezpečnosť a ochranu používateľa pri práci - spĺňa najnovšie štandardy EMC.
| Špecifikácie výstupu | |
| Režim | Konštatný prúd/napätie s automatickým cross-overom a zobrazením |
| Nastavenie napätia | od 0V po maximum, pomocou otočného voliča alebo numerickej klávesnice |
| Nastavenie prúdu | od 0A po maximum, pomocou otočného voliča alebo numerickej klávesnice |
| Rozlíšenie | 10mV, 10mA |
| Úprava zaťaženia | <0.01% z maximálneho výkonu na 90% záťaže |
| Úprava úbytku napätia | <0.01% z maximálneho výkonu na 10% úbytku napätia |
| Výstupná impedancia |
<1mW v režime konštantného napätia >5kW v režime konštatného prúdu |
| Zvlnenie a šum (pri 20MHz), HF šum |
<1mV RMS režime konštantného napätia <3mA RMS v režime konštatného prúdu HF: bežne <3mV RMS, <10mV pk |
| Odozva na zmenu | <20µs na 50mV v 90% rozsahu záťaže |
| Teplotný koeficient | Bežne <100ppm/°C |
| Ochrana výstupu | Výstupná chrana OVP a tepelným tripom, konektory zvládnu vyššie napätie ako je maximálny výstup. Spätná ochrana diódovou svorkou. |
| Ochranné funkcie | Obmedzenie výkonu, prepätie, nadprúd, tepelný trip, ochrana voči poškodeniam v dôsledku nesprávne zapojenej kabeláže. Čas nástupu prepäťovej ochrany: <200µs |
| Prepínač výstupu | Elektronický, nastavenia výstupu sú zobrazené na displeji aj keď je výstup vypnutý |
| Výstupné konektory | Predné a zadné výstupné a snímacie terminály. Bezpečnostné terminály sú kompatibilné so 6mm kabelážou, 6/8mm konektory na max. 50A, alebo 4mm konektory na max. 30A. |
| Meranie | |
| Displej | Dva 4-miestne displeje, 12.5mm LED |
| Rozlíšenie |
Napätie: 10mV Prúd: 10mA |
| Presnosť | Napätie: 0.2% z hodnoty, ± 1 miesto Prúd: 0.5% z hodnoty, ± 1 miesto |
| Všeobecné | |
| Napájanie a odber | 230V RMS ± 14% (nastaviteľná), II. inštalačná kategória. Maximálny odber 1600VA. |
| Pracovné prostredie | Operačná teplota: od 5°C do 40°C, od 20% do 80% RH, max. 2000m, II. stupeň znečistenia. |
| Skladovacia teplota | od -20°C do +60°C |
| Veľkosť | 210 × 130 × 350mm |
| Hmotnosť | 5kg (TSX), 5.5kg (TSX-P) |
| Bezpečnosť | Prístroj bol navrhnutý a skonštruovaný tak, aby spĺňal bezpečnostnú normu EN61010-1. |
| EMC | EN61326 |
| Benchtop | Predné výsuvné nožičky pre lepšiu manipuláciu s prístrojom |
| Rack-mount | 19" na 3U |
