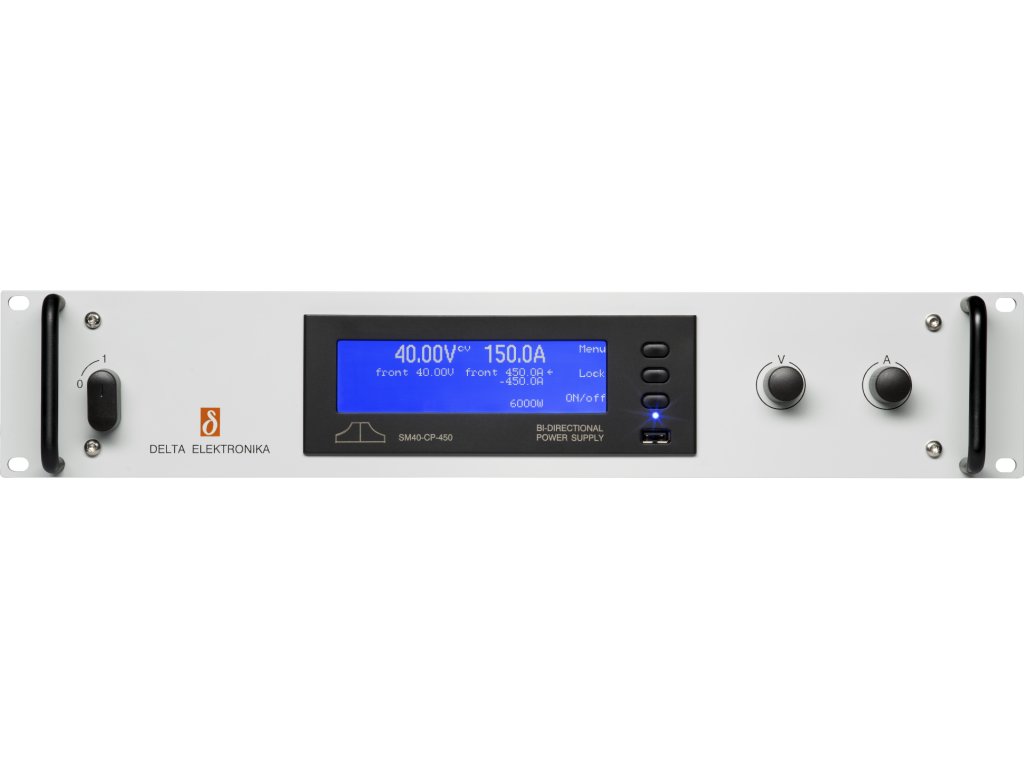

Delta Elektronika SM6k - séria 6kW zdrojov s rekuperáciou
Séria 6kW jednosmerných (DC) zdrojov s rekuperáciou energie v druhom kvadrante. Plný výkon zdroja je možné odčerpávať (ako elektronická záťaž) a vracať do rozvodnej siete. Výška 2U.
Zdroj SM6k pracuje obojsmerne. Ak na jeho svorky privediete napätie prevyšujúce nastavenú hodnotu, zdroj sa začne automaticky správať ako elektronická záťaž a prebytočnú energiu vráti späť do rozvodnej siete.

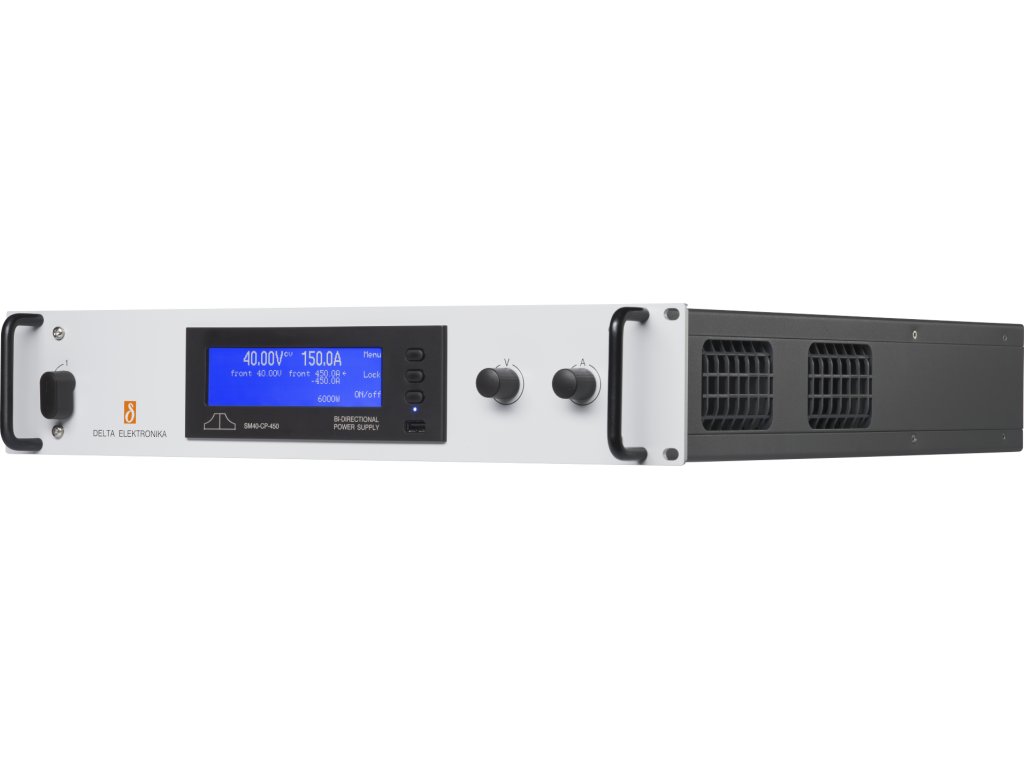

Zariadenie má štandardnú šírku do 19" racku a výšku 2U.
Modely série SM6k
| Model | Rozsah napätia (V) | Rozsah prúdu (A) |
| SM 40-CP-450 | 0-40 | -450 .. 450 |
| SM 75-CP-250 | 0-75 | -250 ... 250 |
| SM 330-CP-55 | 0-330 | -55 .. 55 |
| SM 1000-CP-18 | 0-1000 | -18 .. 18 |
Zdroje je možné zapájať sériovo alebo paralelne na zvýšenie maximálneho prúdu, výkonu alebo napätia.
Zdroje série SM6k pracujú v režime konštantného výkonu (Constant Power). Napríklad zdroj SM500-CP-90 poskytuje napätie a prúd do výkonu 6kW, maximálne hodnoty: 500V / 90A.

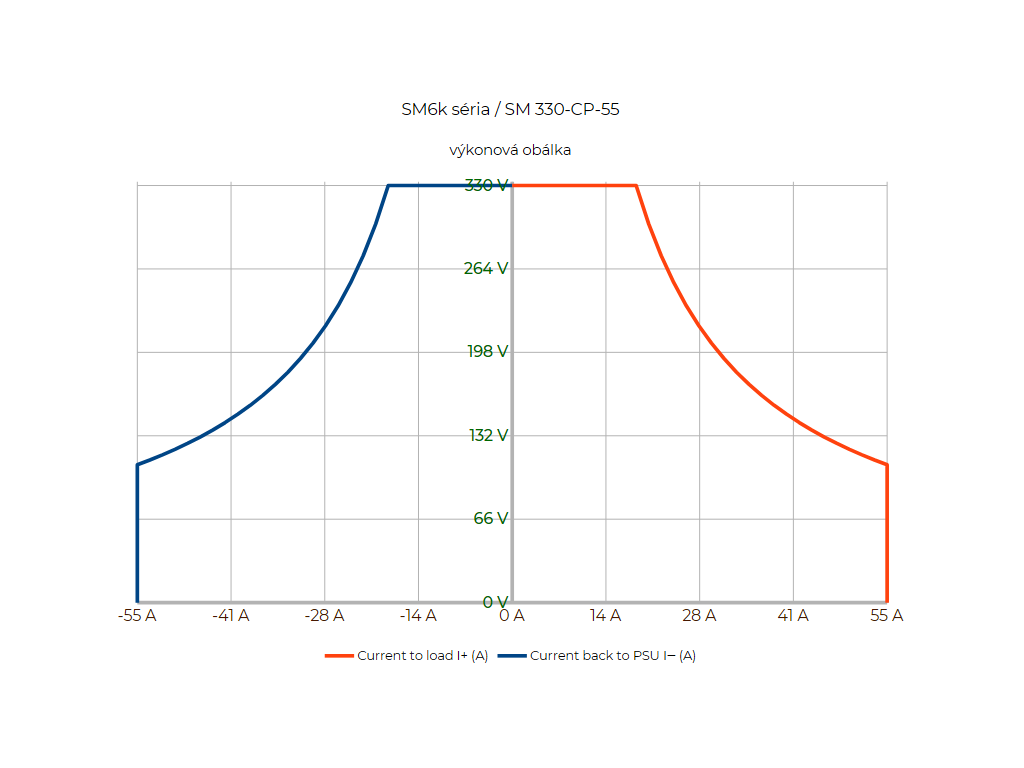

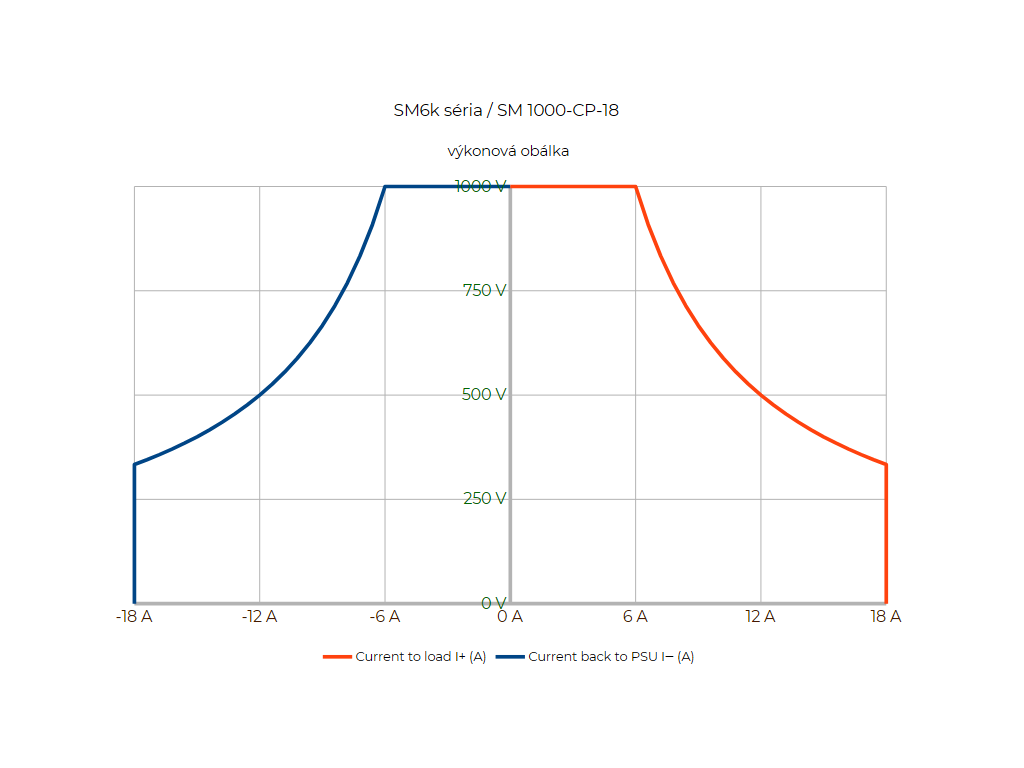

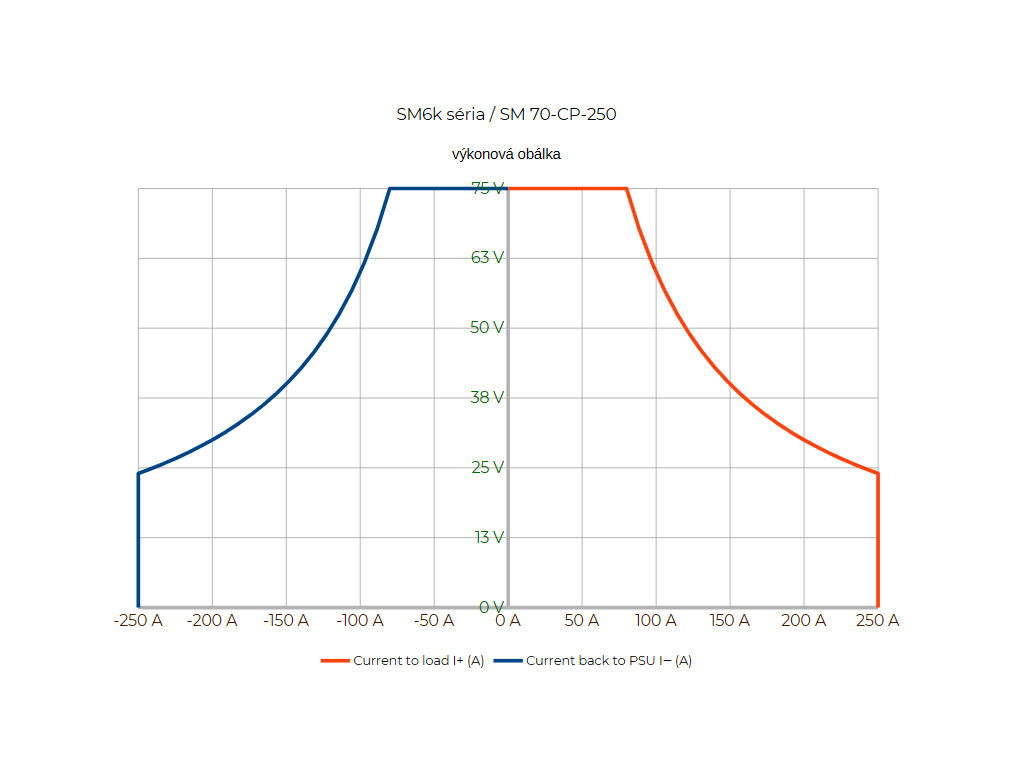

Výkonová krivka zobrazuje rozsah napätia a prúdu.
Vlastnosti
- Zdroje sú navrhnuté abu mali čo najdlhšiu životnosť pri plnom výkone
- Výborná odozva na zmeny záťaže
- Ethernet rozhranie so sequencerom je zabudované
- Chránené voči preťaženiu a skratu
- EMC presahuje CE požiadavky - nízke emisie a vysoká odolnosť
- Nízka hlučnosť - ventilátory menia svoj výkon podľa teploty
- Účinnosť je až 95%.
Funkcie
- Pracuje s trojfázovým napájaním
- Bi-Directional režim - zdroj aj záťaž s rekuperáciou energie späť do rozvodnej siete
- Pripojenie cez Ethernet, LXI trieda C
- Veľký a kvalitný displej
- Digitálne enkodéry na presné nastavenie napätia a prúdu
- Voliteľné plug and play príslušenstvo
- USB vstup pre nahrávanie a ukladanie nastavení a priebehov
| Technické vlastnosti | |
| Trojfázový vstup | 342-528V AC (48-62Hz) |
| Aktívne PFC | až do 0,99% (pri plnej záťaži) |
| Efektivita | až do 95% (pri plnej záťaži) |
| Výstupné zvlnenie a špičky | 0.8 mVrms / 6mVpp |
| Regulácia | od 5mV (pri 0-100% zaťažení) |
| Doba obnovenia | od 160μs (pri 50-100% zaťažení) |
| Rýchlosť nastavenia | od 4.5 ms (pri 10-90% zaťažení) |
| Stabilita výstupného napätia a prúdu | 23×10-6/28×10-6 |
| MTFB | 500 000 hodín |
| Pracovná teplota | od -20 do +50°C |
| Bezpečnostné štandardy | EN 60950 / EN 61010 |
| Izolácia vstupov/výstupov | 3750Vrms |
| Hmotnosť | 16 kg |
| Krytie | IP20 |
Rozsiahlejší popis komunikácie so zdrojom nájdete v samostatnom článku: .
Inteligentné správanie výstupu
séria SM6k prináša novú vlastnosť nazvanú Blok funkcií (Function Blocks) ktorá umožňuje pridať matematickú funkciu do nastavovacej cesty výstupu zdroja. Momentálne sú podporované nasledovné funkcie:
- Leadless sensing - kompenzácia úbytku napätia bez snímacích vodičov
- Internal resistance - simulácia poklesu napätia pri zaťažení
- Simulácia fotovoltického panelu s nastavením teploty, oslnenia a ostatných parametrov podľa STC panelu.
simulácia fotovoltického panelu pomocou Bloku funkcie
Séria SM6k / SM6000 modely:
SM40-CP-450 0 - 40 V -450 - 450 A
SM75-CP-250 0 - 75 V -250 - 250 A
SM330-CP-55 0 - 330 V -55 - 55 A
SM1000-CP-18 0 - 1000 V -18 - 18 A
Séria SM6k nahrádza nasledovné modely,
Delta Elektronika séria SM 6000, výkon 6000W:
SM 15-400 0-15 0-400
SM 30-200 0-30 0-200
SM 45-140 0-45 0-140
SM 60-100 0-60 0-100
SM 70-90 0-70 0-90
SM 120-50 0-120 0-50
SM 300-20 0-300 0-20
SM 600-10 0-600 0-10
| Kategória: | Meranie elektrických veličín |
|---|---|
| Záruka: | 2 roky |
| Displej: | Grafický, podsvietený |
| Maximálny výkon: | 6kW (6000W) |
| Komunikácia a porty: | Ethernet + sequencer štandardne, USB, RS232, RS485, RS422 voliteľne |
| Pamäť: | USB Flash |
| Software: | Zadarmo |
| Hmotnosť: | 16 kg |

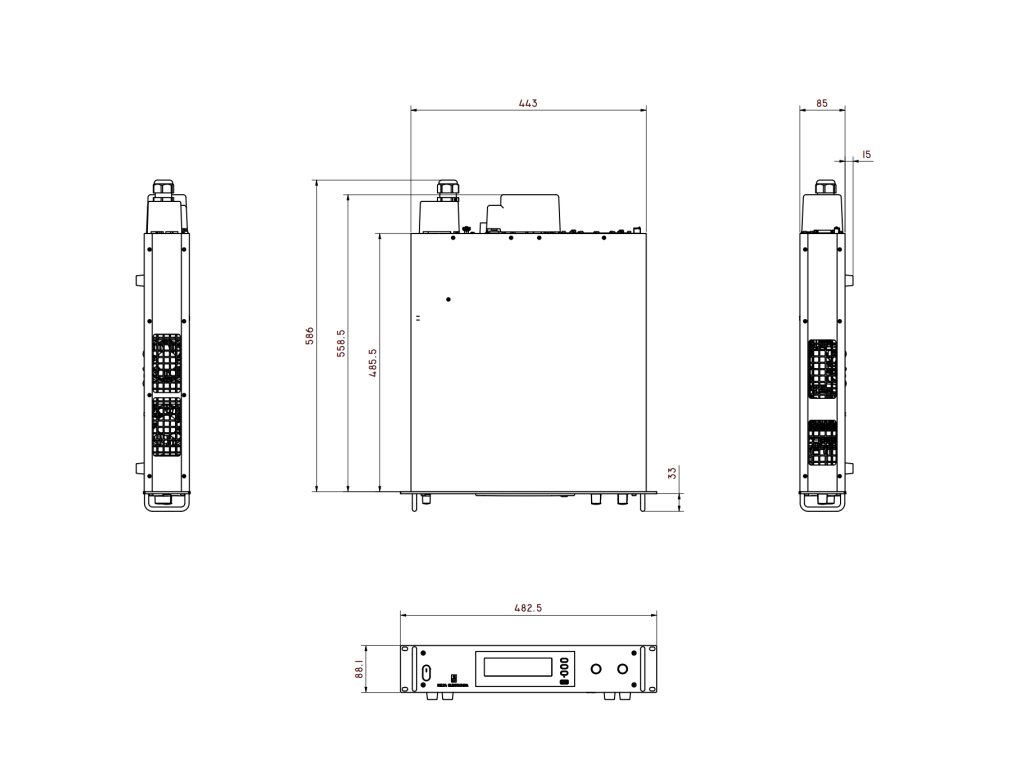

| Rozmery: | 19" × 2U × 585 mm |
| Napájanie: | Z elektrickej siete |
| Spĺňa normy: | EN 61000-6-3, EN 55022 B, EN 61000-6-2 |
| Krajina pôvodu: | Holandsko (NL) |
| Ostatné: | Zdroj pracuje obojsmerne - prebytočnú energiu na výstupe vráti do rozvodnej siete. |
| Položka bola vypredaná… | |
-
