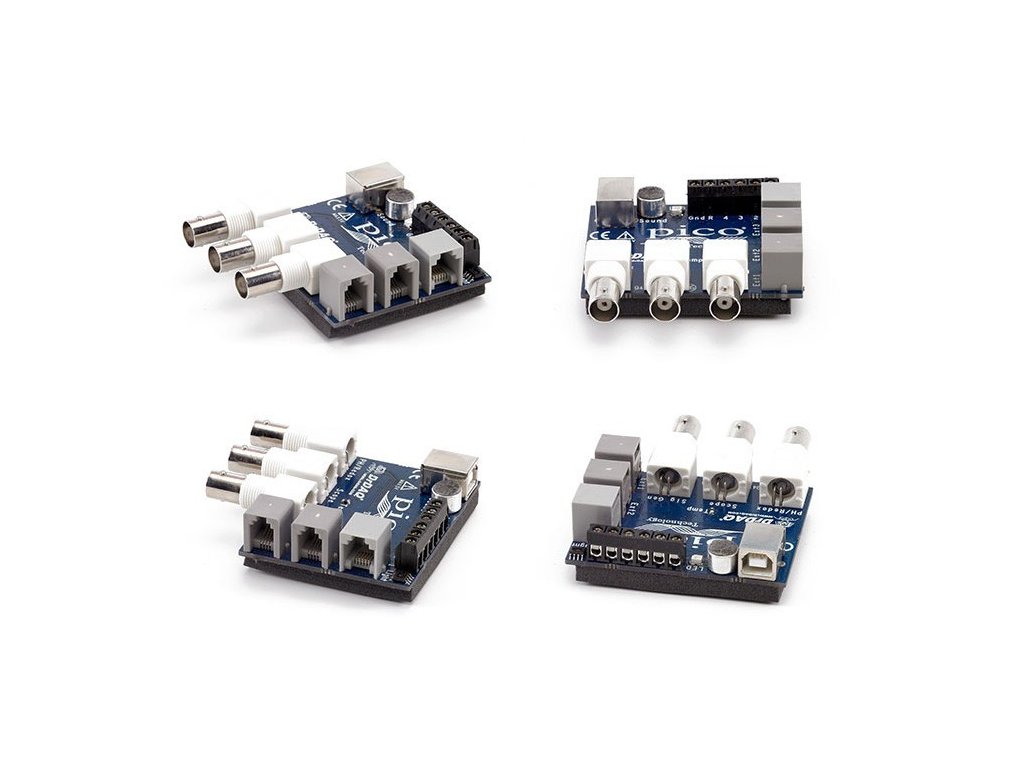

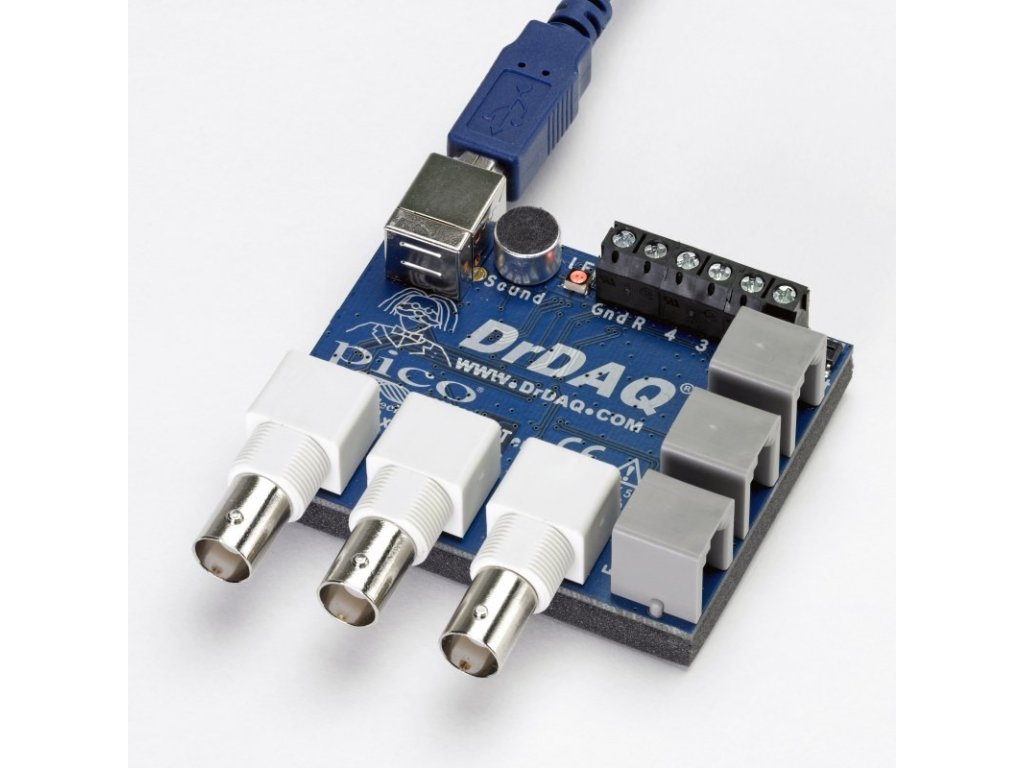

DrDAQ USB Data logger od Pico Technologies
Či už ste učiteľ, študent, profesionál alebo máte záľubu, USB DrDAQ Data Logger vám poskytne lacný vstup do sveta PC pre získanie dátových záznamov. Má vstavaný snímač pre svetlo, teplotu a zvuk, merá napätie, odpor a okrem toho má tiež zásuvku pre pH elektródy a konektory, ktoré umožňujú použitie voliteľných senzorov na meranie teploty, vlhkosti, tlaku....
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.

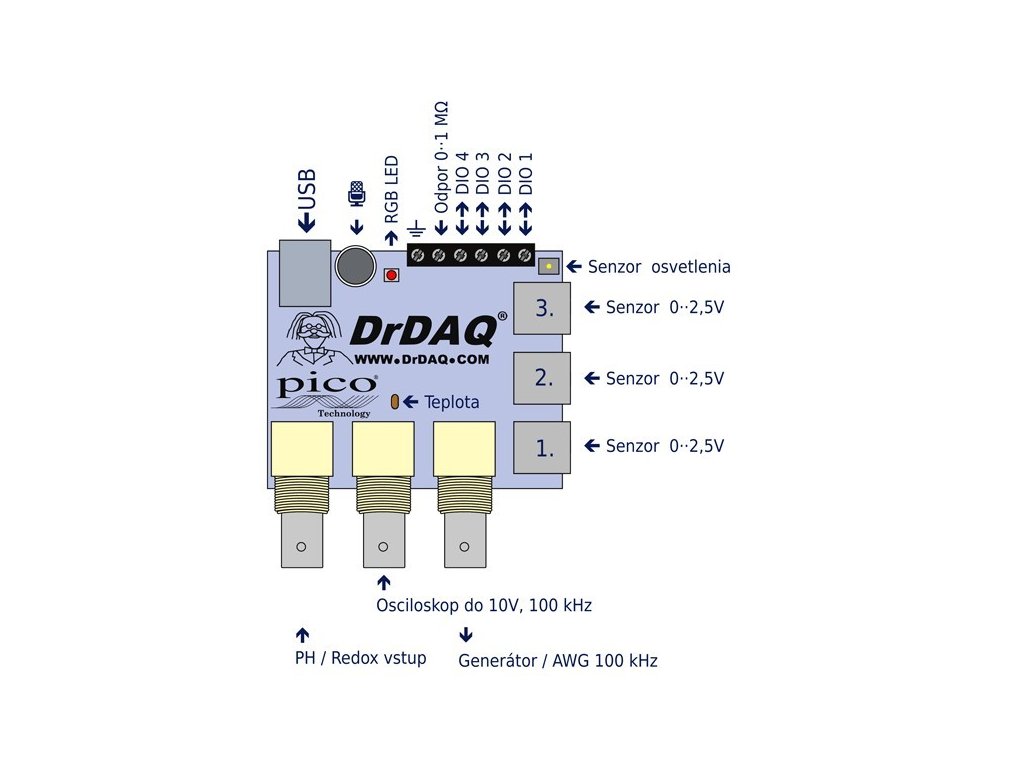

Použiteľný ako:
- záznam dát
- 100 kHz, 8 - bit osciloskop s rozsahom ±10V
- generátor signálu s AWG pre vytvorenie vlastnej krivky
- vstavaný senzor na svetlo, zvuk a teplotu
- meranie pH - stačí zapojiť do akejkoľvek štandardnej pH elektródy
- otvor pre externé čidlá - 3 koncovky
- 4 digitálny vstup a výstup pre ovládanie vonkajších zariadení
- USB pripojenie a napájanie
- môžete použiť až 20 USB DrDAQ na jednom PC
- dodávané s PicoLog, PicoScope a SDK
Odporúčame článok o riadení DrDAQ z počítača pod systémom Linux, Raspbian alebo Windows. Pre programovanie Dr. DAQ v jazyku Pascal pozrite vzorový projekt DrDAQ_cnt.lpr. PP706
| Vstavané senzory a výstupy | |||
| Kanál | Rozsah | Rozlíšenie | Presnosť |
| Mikrofón | ±100 | ±0.2 | nekalibrovaná |
| Úroveň zvuku | 55 do 100 dBA | 1 dBA | 5 dBA |
| Teplota | -10 do +70 °C | 0.1 °C @ 25 °C | 2 °C @ 25 °C |
| Osvetlenie | 0 do 100 | 0.1 | nekalibrovaná |
| RGB LED | 16.7 million farieb | 8 bit x 3 | neplatí |
| Analógové vstupy | ||||
| Typ | Konektor | Rozsah | Rozlíšenie | Presnosť |
| Osciloskop | BNC | 100 kHz | 8 bit | |
| pH | BNC | 0 to 14 pH | 0.02 pH | kalibrácia snímača |
| Redox/ORP | BNC (spoločný s pH) | ±2000 mV @ 1012 Ω | 1.2 mV | kalibrácia snímača |
| Odpor | skrutková zvierka | 0 do 1 MΩ | 250 Ω @ 10 k | 5% |
| Vonkajší senzor | 3 x FCC68 4/4 | meranie od 0 do 2.5 V (napájanie externých snímačov a identifikácia typov snímača cez ID odpor) |
1 mV | 1 % |
| Technické špecifikácie | |
| Dr.DAQ Data Logger špecifikácie | |
| Počet kanálov | 14 |
| Maximálna vzorkovacia frekvencia Blokový režim USB Streaming |
1 MS/s* 100 kHz* |
| Pamät (blokový režim) |
16 kS* |
| Pamät (USB streaming) PicoLog PicoScope Použitie API |
1 MS* 20 MS* nelimitovaná |
| Osciloskop/Spektrálny analyzátor programu | |
| Šírka pásma | 100 kHz |
| Rozlíšenie | 8 bit |
| Charakteristický vstup | 1 MΩ |
| Vstup | jednostranná, BNC konektor |
| Vstup pripojenia | DC |
| Vstupný rozsah(plný rozsah) | ±1.25 V, ±2.5 V, ±5 V, ±10 V |
| DC presnosť | ±3% |
| Základný čas | 10 µs/div do 200 s/div |
| Generátor funkcií/ AWG | |
| Kanál | 1 |
| Konektor | BNC |
| Priebehy | sínusový, štvorcový, trojuholníkový, klesanie(nahor/nadol), DC úroveň |
| Generátor frekvencie | DC do 20 kHz |
| Amplitúda signálu | ±1.5 V |
| Ofset signálu | ±1.5 V |
| AWG veľkosť vyrovnávacej pamäte | 4096 vzoriek |
| AWG aktualizačná rýchlosť | 2 MS/s (maximum) |
| AWG rozlíšenie | 10 bit |
| Digitálna konfigurácia IO | |
| Kanály | 4 |
| Typ konektoru | skrutková zvierka |
| Charakteristický vstup | 0 do 5 V (nízka:0- 0.8 V, vysoká: 2 -5.5 V) TTL kompatibilný |
| Charakteristický výstup | 3.3 V, 2.2 kΩ výstupná impedancia |
| PWM výstup Peróda Pulz Rozlíšenie |
<65535 µs <65535 µs 1 µs Dostupný na 2 digitálnych IO kanáloch |
| Pulzné čítanie | Viac ako 65535 sčítaní @ 500 kHz Dostupný na 2 digitálnych IO kanáloch |
| Vlastnosti | |
| Rozmery | 77 x 70 x 23 mm |
| Hmotnosť | 60 g |
| Doplňujúci hardware | USB 2.0 kábel, návod k obsluhe, software CD-ROM |
| Pripojenie PC | USB 2.0 (USB 1.1 kompatibilnosť) |
| Požiadavky pri napájaní | napájaný z USB portu |
| Vyhovuje | European EMC and LVD standards, FCC Rules Part 15 Class A, súhlas RoHS |
| Záruka | 5 rokov |
| Software | |
| PicoLog pre Windovs | môže zhromaždiť až 1 milión vzoriek, Vlastnosti: Viac zobrazenia - zobrazenie dát vo forme grafu, tabuľky alebo textu Mierka parametrov - prevod nespracovaných dát do štandardných technických jednotiek Matematická funkcia - pomocou matematických rovníc výpočet ďalších parametrov Signalizácia - spustí sa výstraha ak je paremeter mimo zadaného rozsahu IP prepojenie do siete - prenos merania cez LAN alebo internet |
| PicoScope 6 pre Windovs | je skúšobné meracie laboratórium v jednej aplikácií. Zberný režim - osciloskop, spektrum, persistencia Matematický režim - vypočíta súčet, rozdiel, produkt,inverzitu alebo si môžete vytvoriť vlastné funkcie pomocou počtou, exponenciálna a trigometrická funkcia Obmedzená testovacia maska - vyhovel/nevyhovel, zlyhanie počtu, celkový počet Sériové dekódovanie - dekódovanie dát sériovej zbernice I²C Automatické meranie: Režim rozsahu - AC RMS, true RMS, časový priebeh, DC priemer, pracovný priebeh, klesajúca miera, dobeh, frekvencia, vysoká šírka pulzu, nízka šírka pulzu, maximum, minimum, peak–to–peak, doba nábehu a rýchlosti. Spektrálny režim - frekvencia na špičke, amplitúda na špičke, priemerná amplitúda na špičke, celkový výkon, celkové harmonické skreslenie (THD % a THD dB), celkové harmonické skreslenie pulzného hluku (THD+N), rušivý bez dynamického rozsahu (SFDR), signál+hluk+skreslenie na signál+šum (SINAD), signál od šumu (SNR) a intermodulačné skreslenie (IMD). Export dátových formátov - hodnoty oddelené čiarkou (CSV), tabulátory (TXT), Windows Bitmap (BMP), Graphics Interchange Format (GIF), Portable Network Graphics (PNG), MATLAB 4 format (MAT). |
| Sada pre software | obsahuje ovládače a vývojový kód pre rôzne programové jazyky vrátane C, C++, Excel a LabVIEW. |
