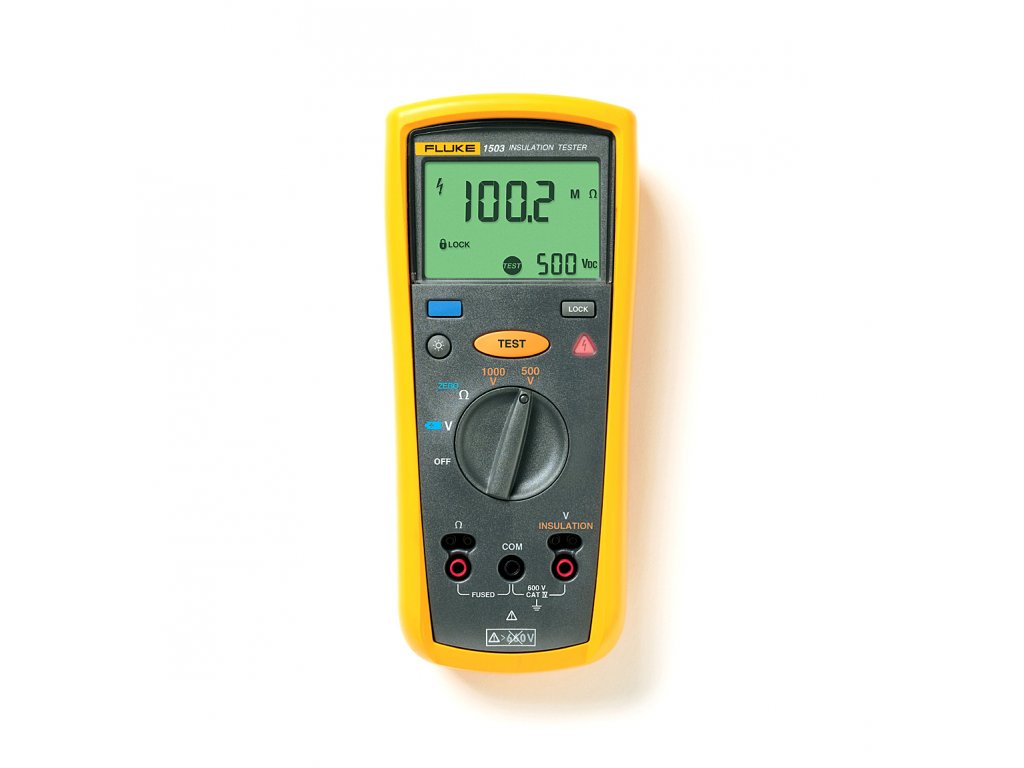

Fluke 1503 - Tester izolačného stavu a zemniaceho odporu

Značka: Fluke

Fluke 1503 je odolný a kompaktný tester izolačného odporu určený pre rezidenčných a komerčných elektrikárov.

Kalibrácia ISO/IEC 17025 ?
Dostupnosť Na objednávku
Môžeme doručiť do:
4.7.2024
Kód: 2427883
€704,40 €587 bez DPH
Fluke 1503 - Tester izolačného stavu a zemniaceho odporu
Značka: Fluke
Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop.
Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.
Široké možnosti
platby a doručenia pre vaše pohodlie
Tovar skladom odosielame v deň objednávky (do 13:00)
Tovar skladom
odosielame v deň objednávky kuriérom SPS (do 13:00).
Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia.

Tento prístroj umožňuje vykonávať izolačné testy v rozsahu od 0,01 MΩ do 2000 MΩ a ponúka dve napätia pre testovanie izolácie: 500 V a 1000 V. Zahrnutá je aj funkcia detekcie živého obvodu, ktorá zabraňuje testovaniu izolácie, ak je zistené napätie vyššie ako 30 V. Okrem toho môže merať odpor od 0,01 Ω do 20,00 kΩ, čo umožňuje elektrikárom efektívne diagnostikovať a testovať izolačné vlastnosti elektrických zariadení a inštalácií s presnosťou a bezpečnosťou.

Fluke 1503 a 1507

  • Fluke 1503 ponúka izolačné testy s dvoma napätiami, 500 V a 1000 V.
  • Fluke 1507 ponúka širší rozsah testovacích napätí, vrátane nižších a vyšších napätí (50 V, 100 V, 250 V, 500 V a 1000 V), čo umožňuje použiť tento tester pre viacero aplikácií a štandardov.
  • Fluke 1507 ponúka meranie izolačného odporu do 10 GΩ, Fluke 1503 do 2 GΩ.
  • Fluke 1507 ponúka automatický výpočet polarizačného indexu, dielektrického absorpčného pomeru a automatického vyhodnotenia pre opakované testy
Špecifikácia Fluke 1503
Meranie napätia AC/DC
Presnosť Rozsah 600.0 V
Rozlíšenie 0.1 V
50 Hz do 400 Hz ±(% z údajov + číslo) ±(2% + 3)
Vstupná impedancia 3 MΩ (nominálna), < 100 pF
Pomer spoločného režimu odmietnutia (1 kΩ nevyvážené) > 60 dB pri DC, 50 alebo 60 Hz
Ochrana proti preťaženiu 600 V rms alebo DC
Meranie odporu uzemnenia
Rozsah/Rozlíšenie 20.00 Ω 0.01 Ω
200.0 Ω 0.1 Ω
2000 Ω 1.0 Ω
20.00 kΩ 0.01 kΩ
Presnosť ±(1.5% + 3)
Ochrana proti preťaženiu 2 V rms alebo DC
Napätie otvoreného obvodu > 4.0 V, < 8 V
Skratový prúd > 200.0 mA
Špecifikácie izolácie
Rozsah merania 0.01 MΩ do 2000 MΩ
Napätie testu 500 V, 1000 V
Presnosť testovacieho napätia + 20%, - 0%
Skratový prúd 1 mA nominálny
Automatické vybíjanie Čas vybíjania < 0.5 sekundy pre C = 1 µF alebo menej
Indikátor živého obvodu Inhibícia testu ak napätie terminálu > 30 V pred začiatkom testu
Maximálna kapacitná záťaž Použiteľné s až 1 µF záťažou
Presnosť merania 500 V ±(1.5% + 5)
1000 V ±(1.5% + 5) do 2000 MΩ, ±(10% + 3) nad 2000 MΩ
Všeobecné špecifikácie
Maximálne napätie na akomkoľvek termináli: 600 V AC rms alebo DC
Teplota skladovania -40°C do 60°C
Prevádzková teplota -20°C do 55°C
Teplotný koeficient 0.05 x (určená presnosť) za °C pre teploty < 18°C alebo > 28°C (< 64°F alebo > 82°F)
Relatívna vlhkosť 0% do 95% pri 10°C do 30°C (50°F do 86°F)
0% do 75% pri 30°C do 40°C (86°F do 104°F)
0% do 40% pri 40°C do 55°C (104°F do 131°F)
Vibrácie Náhodné, 2 g, 5-500 Hz podľa MIL-PRF-28800F, trieda 2 nástroja
Náraz Pád z 1 metra podľa IEC 61010-1 2. vydanie (test pádu z 1 metra, šesť strán, dubová podlaha)
Elektromagnetická kompatibilita V RF poli 3 V/M, presnosť = určená presnosť (EN 61326-1:1997)
Bezpečnosť Zodpovedá ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 Č. 61010-1-04 a IEC/EN 61010-1 2. vydanie pre meraciu kategóriu IV 600 V (CAT IV)
Certifikácie CSA podľa štandardu CSA/CAN C22.2 č. 61010.1-04; TUV podľa štandardu IEC/EN 61010-1 2. vydanie
Batérie Štyri batérie AA (NEDA 15A alebo IEC LR6)
Životnosť batérie Použitie pri testovaní izolácie: Tester môže vykonať aspoň 1000 testov izolácie s čerstvými alkalickými batériami pri izbovej teplote. Ide o štandardné testy 1000 V do 1 MΩ s pracovným cyklom 5 sekúnd zapnuté a 25 sekúnd vypnuté.
Merania odporu: Tester môže vykonať aspoň 2500 meraní odporu uzemnenia s čerstvými alkalickými batériami pri izbovej teplote. Ide o štandardné testy 1 Ω s pracovným cyklom 5 sekúnd zapnuté a 25 sekúnd vypnuté.
Rozmery (V x Š x D) 5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in)
Hmotnosť 550 g (1.2 lb)
Hodnotenie IP IP40
Nadmorská výška Prevádzka 2000 m CAT IV 600 V, 3000 m CAT III 600 V
Neprevádzkové (skladovanie) 12,000 m
Ochrana (OL) 110% rozsahu
Zahrnuté príslušenstvo Testovacie vodiče TL224, testovacie sondy TP74, klipy PN 1958654 (červené) a PN 1958646 (čierne), púzdro a diaľková sonda

Dodatočné parametre

Kategória: Testery izolačného stavu
Záruka: 1 rok
? Meranie a zobrazenie: AC napätie, DC napätie, Spojitosť, Odpor, Izolačný stav
Rozmery: 203 × 100 × 50 mm
Hmotnosť: 550 g
Životnosť batérie: ± 1000 testov
