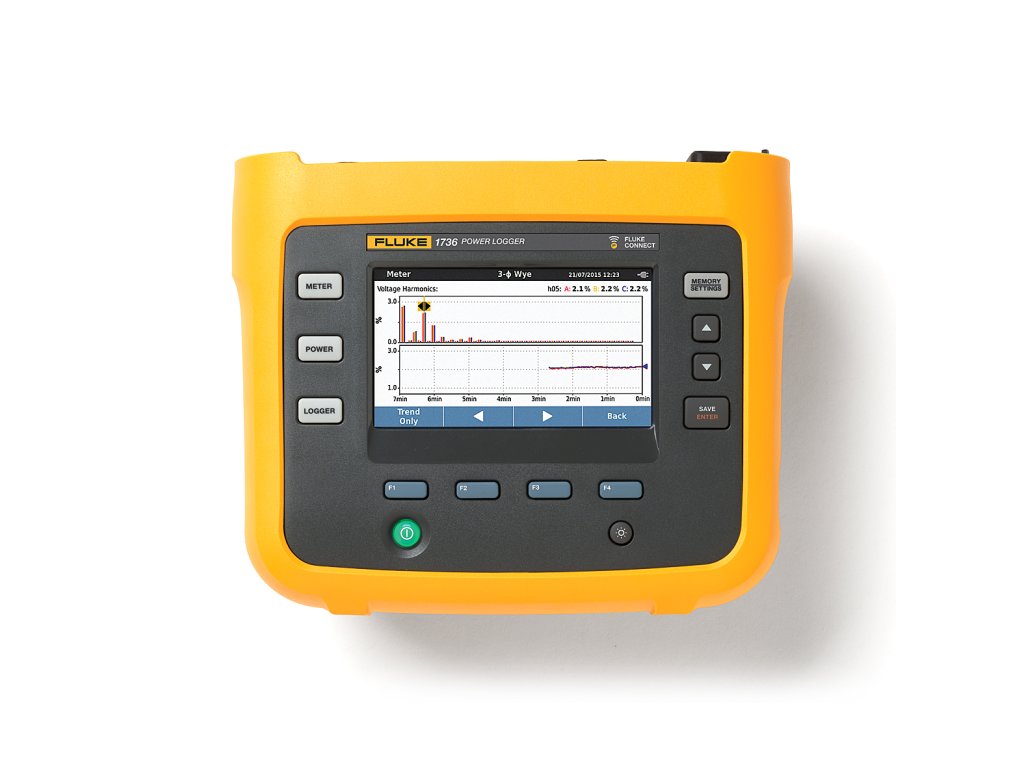

    Fluke 1736 - záznamník spotreby

    Značka: Fluke

    Záznamník spotreby elektrickej energie s Flex sondami

    Dostupnosť Na objednávku
    Môžeme doručiť do:
    30.12.2025
    Možnosti doručenia
    Kód: 4534519
    €7 007,31 €5 697 bez DPH
    Fluke 1736 - záznamník spotreby
    Značka: Fluke
    Fluke 1736 - záznamník spotreby;Fluke 1736 - záznamník spotreby;Fluke 1736 - záznamník spotreby;Fluke 1736 - záznamník spotreby;Fluke 1736 - záznamník spotreby
    Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
    Doprava zadarmo
    pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
    Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.
    Široké možnosti
    platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
    Tovar skladom odosielame v deň objednávky (do 13:00)
    Tovar skladom
    odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
    Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.
    Servis a kalibrácia
    teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.

    Jednoduchý a ľahko použiteľný prístroj na meranie spotreby energie. Optimalizované užívateľské rozhranie, flexibilné sondy prúdu, a inteligentná funkcia overenia merania ktorý vám možňuje redukovať chyby v meraní tým že digitálne overí a napraví bežné chyby s pripojením robí nastavenie ľahším ako kedykoľvek predtým, redukuje neistotu v meraní. Dostante sa a posielajte dáta dalej vašemu tímu s pomocou Fluke Connect® app aby ste udržiavali bezpečnú pracovnú vzadialenosť a robili rozhodnutia na mieste. Tiež môžete rýchlo a ľahko zaradiť merania do tabuľky a zostaviť graf čo vám pomôže identifikovať problémy a vytvoriť detailné správy spolu s Fluke Energy Analyze Plus software balíkom.

    • Meranie všetkých troch fáz a neutral so 4 prúdovými sondami.
    • Komplexné ukladanie: Viac ako 20 nezávislých štúdii môže byť uložených v nástroji. V skutočnosti sú všetky hodnoty ukladané automaticky takže nikdy nič nestraíte.
    • Zaznamená podpätie, prepätie a rozbehový prúd.
    • Svetlá a farebná dotyková obrazovka
    • Optimalizované užívateľské rozhranie: Zaznamenanie správnych dát s pomocou rýchlého nastavenia a menšia neistota pripojenia vďaka inteligentnej funkcii overenia.
    • Komplétne nastavenie prístroja s pomocou predného panela alebo Fluke Connect App priamo v poli.




    Porovnanie Fluke 1736 Fluke 1738
    1736/B 1736/EUS 1736/INTL 1738/B 1738/EUS 1738/INTL
    Funkcie
    Kvalita el. energie - EN50160 Voliteľné Voliteľné • • • •
    IEEE 519 Voliteľné Voliteľné Voliteľné Voliteľné Voliteľné Voliteľné
    podpora Fluke Connect® Voliteľné Voliteľné • • • •
    Záznam
    Trend • • • • • •
    Priebeh + RMS profil Voliteľné Voliteľné Voliteľné • • •
    Komunikácia
    USB (mini B) • • • • • •
    WiFi sťahovanie dát prístroja • • Voliteľné • • Voliteľné
    WiFi cez prístupový bod Voliteľné Voliteľné Voliteľné Voliteľné Voliteľné Voliteľné
    Pribalené príslušenstvo Fluke 1736 Fluke 1738
    WiFi** - • - - - -
    WiFi a Bluetooth LE adaptér** Voliteľné Voliteľné Voliteľné Voliteľné • Voliteľné
    USB kľúč (4GB) • • • • • •
    USB Kábel • • • • • •
    3PHVL-173 Plochý kábel • • • • • •
    1x červený, 1x čierny 0.1m kábel • • • • • •
    1x červený, 1x čierny 1.5m vodič • • • • • •
    Krokosvorky 4 4 4 4 4 4
    C173x Vystlaný kufrík • • • • • •
    Set na farebné kódovanie • • • • • •
    173x-Sada na zavesenie Voliteľné Voliteľné Voliteľné • • •
    MP1-Magnetická sonda Voliteľné Voliteľné Voliteľné 4 4 4
    i173X-flex1500 12” Voliteľné 4 4 Voliteľné 4 4
    Sieťový kábel svet EU,US,UK svet svet EU,US,UK svet
    Voliteľné príslušenstvo
    		 Fluke 1736 Fluke 1738
    173X- AUX analógový adaptér • • • • • •
    i17XX-flex1500 12” Prúdová sonda • • • • • •
    i17XX-flex3000 24” Prúdová sonda • • • • • •
    i17XX-flex6000 36” Prúdová sonda • • • • • •
    i40s-EL prúdová svorka • • • • • •
    analýza podľa IEEE 519 • • • • • •
    (1736/UPGRADE) • • • – – –



    Špecifikácie
    Presnosť
    Parametre Rozsah Max. rozlíšenie Vnútorná presnosť v daných podmienkách
    (% merania + % celého rozsahu)
    Napätie 1000 V 0.1 V ± (0.2 % + 0.01 %)
    Prúd i17xx-flex 1500 12” 150 A
    1500 A    		 0.1 A
    1 A    		 ± (1 % + 0.02 %)
    ± (1 % + 0.02 %)
    i17xx-flex 3000 24” 300 A
    3000 A    		 1 A
    10 A    		 ± (1 % + 0.03 %)
    ± (1 % + 0.03 %)
    i17xx-flex 6000 36” 600 A
    6000 A    		 1 A
    10 A    		 ± (1.5 % + 0.03 %)
    ± (1.5 % + 0.03 %)
    i40s-EL clamp 4 A
    40 A    		 1 mA
    10 mA    		 ± (0.7 % + 0.02 %)
    ± (0.7 % + 0.02 %)
    Frekvencia 42.5 Hz do 69 Hz 0.01 Hz ± (0.1 %)
    Aux vstup ± 10 V dc 0.1 mV ± (0.2 % + 0.02 %)
    Min/max napätie 1000 V 0.1 V ± (1 % + 0.1 %)
    Min/max prúd definovaný doplnkami definovaný doplnkami ± (5 % + 0.2 %)
    THD v napätí 1000 % 0.1 % ± 0.5
    THD v prúde 1000 % 0.1 % ± 0.5
    Napätie harmonických kmitov 2. ...
    50.    		 1000 V 0.1 V ≥ 10 V: ± 5 % merania
    < 10 V: ± 0.5V
    Prúd harmonických kmitov 2. ...
    50.    		 definovaný doplnkami definovaný doplnkami ≥ 3 % rozsahu prúdu: ± 5 % merania
    < 3 % rozsahu prúdu: ± 0.15 % rozsahu
    Vychýlenie 100 % 0.1 % ± 0.2
    1 Vnútorná neistota ± (% hodnoty + % rozsahu)
    Parametre Počet ovplyvnení iFlex1500-12
    150A/1500A    		 iFlex3000-24
    300A/3000A    		 iFlex6000-36
    600/6000A    		 i40s-EL
    4A/40A
    Aktívna sila P
    Aktívna energia Ea    		 PF ≥ 0.99 1.2 % + 0.005 % 1.2 % +
    0.0075 %    		 1.7 % +
    0.0075 %    		 1.2 % + 0.005 %
    Zjavná sila S
    Zjavná energia Eap    		 0 ≤ PF ≤ 1 1.2 % + 0.005 % 1.2 % +
    0.0075 %    		 1.7 % +
    0.0075 %    		 1.2 % + 0.005 %
    Reaktívna sila Q
    Reaktívna energia Er    		 0 ≤ PF ≤ 1 2.5 % zjavnej meranej energie
    Faktor sily PF
    Displacement Power
    Faktor DPF/cosϕ    		 – ± 0.025
    Dodatočná neistota
    v % rozsahu1    		 VP-N > 250 V 0.015 % 0.0225 % 0.0225 % 0.015 %
    1Rozsah = 1000 V x I rozah
    Elektrické špecifikácie
    Zdroj energie
    Rozsah napätia 100 V až 500 V z využitím bezpečnostného zásuvného vstupu pri napájaní meracieho obvodu
    100 V až 240 V s využitím štandartného power cord (IEC 60320 C7)
    Spotreba energie Max 50 VA (max. 15 VA pri napájaní s IEC 60320 vstupu)
    Efektívnosť ≥ 68.2 % (v súlade s reguláciami efektívnosti energie)
    Max spotreba bez záťaže < 0.3 W iba keď napájané s využitím IEC 60320 vstupu
    Sieťový power kmitočet 50/60 Hz ± 15 %

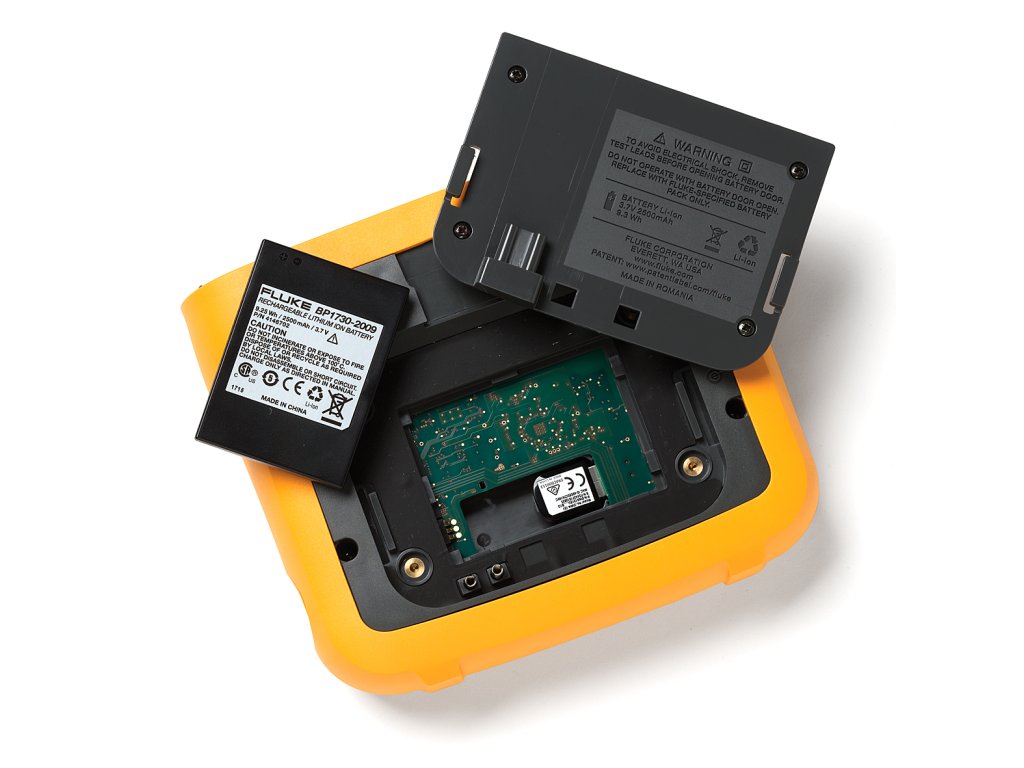

    Batérie Li-ion 3.7 V, 9.25 Wh, vymeniteľné užívateľom
    Trvanlivosť batérie 4 hodiny štandartného operačného režimu, až 5.5 hodín v úspornom režime
    Čas nabíjania < 6 hodín
    Získavanie dát
    Rozlíšenie 16-bitové synchrónne vzorkovanie
    Vzorkovacia frekvencia 10.24 kHz na 50/60 Hz, synchronizovaná s frekvenciou siete
    Frekvencia vstupného signálu 50/60 Hz (42.5 až 69 Hz)
    Typy obvodov 1-ϕ, 1-ϕ IT, split phase, 3-ϕ delta, 3-ϕ wye, 3-ϕ wye IT, 3-ϕ wye balanced, 3-ϕ
    Aron/Blondel (2-element delta), 3-ϕ delta open leg, currents only (load studies)
    Pamäť Interná flash memory (nieje vymeniteľná užívateľom)
    Veľkosť pamäti Typická 10 logging sessions 8 týždňov s 1-minútovými intervalmi a 500 udalosťami1
    Základný interval
    Merané parametre Napätie, prúd, aux, frekvencia, THD V, THD A, power, power factor, fundamental
    power, DPF, energia
    Interval spriemerňovania Nastaviteľné užívatelom: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min
    Čas spriemerňovania min/max hodnoty Napätie, prúd: Full cyklus RMS updatované po každej polovici cykla (URMS1/2 podľa
    IEC61000-4-30
    Aux, Power: 200ms
    Demand Interval (Energy Meter Mode)
    Meracie parametre Energia (Wh, varh, VAh), PF, max dopyt, cena za energiu
    Interval User selectable: 5 min, 10 min, 15 min, 20 min, 30 min, off
    Merania kvality energie
    Merané parametre Napätie, frekvencia, vychýlenie, voltage harmonics, THD V, prúd, harmonics, THD
    A, TDD
    Interval spriemerňovania 10 min
    Individuálne harmonické kmity 2. ...50. harm. kmit
    Celkové skreslenie harm. kmitov Kalkulované na 50 harm. kmitoch
    Udalosti Napätie: dips, swells, interruptions, current: inrush current
    Triggerované nahrávania Celý cylkus RMS updatované po každej polovici cykla napätia a prúd (Urms1/2 podľa IEC61000-4-30)
    Priebehy napätia a prúdu
    1Počet možných logging sessions a logging period závisí od užívateľských požiadaviek.
    Elektrické špecifikácie cont.
    Štandartné podrobenia
    Harmonické kmity IEC 61000-4-7: Class 1
    IEEE 519 (short time harmonics)
    Kvalita energie IEC 61000-4-30 Class S, IEC62586-1 (PQI-S prístroj)
    Energia IEEE 1459
    Kvalita energie EN50160 (pre merané parametre)
    Interferencie
    USB-A Prenos súborov s USB flash drive, firmware updaty, max. zásobovací prúd: 120 mA
    WiFi Prenos súborov a ovládanie na diaľku s pomocou priameho spojenia alebo WiFi infraštruktúry
    Bluetooth Prečítajte si prídavné namerané dáta z Fluke Connect® série 3000 modulov
    (je potrebná 1738, alebo 1736 voľba vylepšenia)
    USB-mini Zariadenie na sťahovanie dát do PC
    Napätie vstupov
    Počet vstupov 4 (3 fázy a neutrál)
    Max vstupné napätie 1000 Vrms, CF 1.7
    Impedancia vstupu 10 MΩ
    Šírka pásma 42.5 Hz - 3.5 kHz
    Zmena mierky 1:1 a premenná veličina
    Meracia kategória 1000 V CAT III/600 V CAT IV
    Prúdové vstupy
    Počet vstupov 4, režim je vybraný automaticky pre vybrané senzory
    Vstupné napätie Vstup svorky: 500 mVrms/50 mVrms; CF 2.8
    Rogowskiho cievka (vstup) 150 mVrms/15 mVrms at 50 Hz, 180 mVrms/18 mVrms na 60 Hz; CF 4; všetko na nominálnom rozsahu sondy
    Rozsah 1 A do 150 A/10 A do 1500 A s tenkou flexibilnou prúdovou sondou i17XX-flex1500 12”
    3 A do 300 A/30 A do 3000 A s tenkou flexibilnou prúdovou sondou i17XX-flex3000 24”
    6 A do 600 A/60 A do 6000 A s tenkou flexibilnou prúdovou sondou i17XX-flex6000 36”
    40 mA do 4 A/0.4 A do 40 A s 40 A svorka i40s-EL
    Šírka pásma 42.5 Hz - 3.5 kHz
    Zmena mierky 1:1 a premenná veličina
    Pomocné vstupy
    Počet vstupov 2
    Vstupný rozsah 0 do ± 10 V dc, 1 čítanie/čítania
    Mierka Formát: mx + b (gain and offset) konfigurovateľné užívateľom
    Zobrazené jednotky Konfigurovateľné užívateľom (7 znakov, napríklad, °C, psi, or m/s)
    Bezkáblové pripojenie
    Počet vstupov 2
    Podporované moduly Fluke Connect® série 3000
    Získavanie 1 čítanie/čítania
    Enviromentálne špecifikácia
    Operačná teplota -10 °C do +50 °C (14 °F do 122 °F)
    Skladovacia teplota -20 °C do +60 °C , with battery: -20 °C do +50 °C (−4 °F do 122 °F)
    Pracovná vlhkosť 10 °C do 30 °C max. 95 % RH
    30 °C do 40 °C max. 75 % RH
    40 °C do 50 °C max. 45 % RH
    Pracovná nadmorská výška 2000 m (až 4000 m zníženie na 1000 V CAT II/600 V CAT III/300 V CAT IV)
    Skladovacia nadmorská výška 12,000 m
    Kryt IP50 v súlade s EN60529
    Vibrácie MIL-T-28800E, Typ 3, Trieda III, Štýl B
    Bezpečnosť IEC 61010-1
    IEC Sieťový vstup: Kategória preťaženia II, Stupeň znečistenia 2
