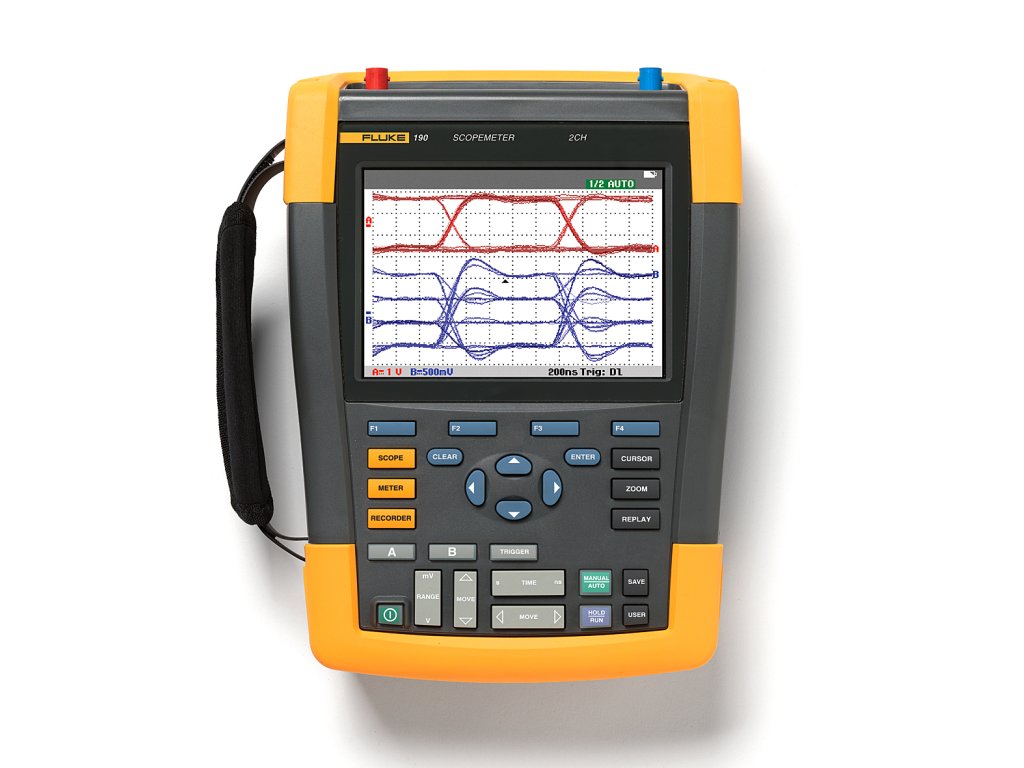

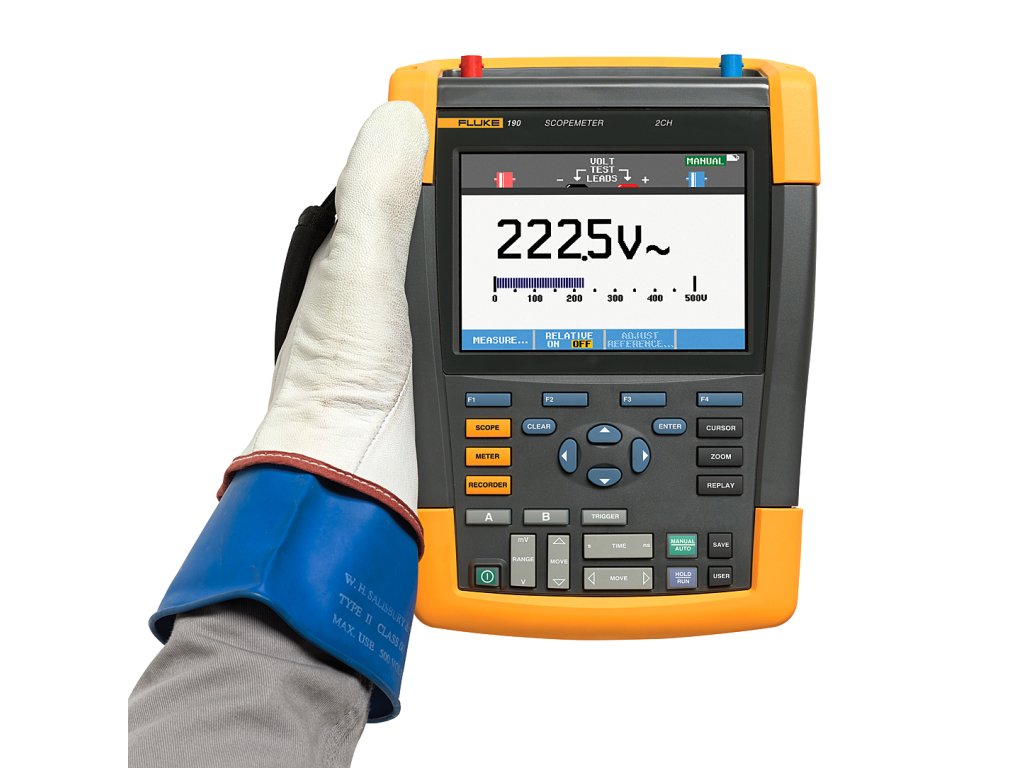

Fluke 190-062, 60 MHz 2 Ch. DMM ScopeMeter
Fluke 190 - 062, 60 MHz 2 Ch. DMM ScopeMeter
Druhá generácia dvojkanálových osciloscopov Fluke rady 190 so šírkou pásma 60 MHz sú mechanicky a elektricky odolné prístroje, ktoré majú vlastnosti stolového laboratórneho prístroja pre náročné aplikácie. Je navrhnutý pre priemyselné podmienky, pre testovanie od mikroelektroniky k výkonovej elektronike.
Fluke 190 - 062 obsahuje všetky štandardné funkcie scopemetra ako sú TrendPlot™, Connect-and-View™, triggovanie, ScopeRecord™ a ďalšie.
- dva izolované kanály až do 1000 V
- bezpečnostná kategória CAT III 1000V/CAT IV 600V
- šírka pásma 60 MHz, možnosť voľby filtrov 20 kHz, 20 MHz
- doba vzostupnej hrany 5,8 ns a vzorkovanie v reálnom čase 625 MS/s
- funkcia zoom, matematické funkcie, kurzory, TRMS multimeter so zobrazením 5 000 číslic
- automatické meranie, výkon (Vpwm, VA, W, PF) a čas (mAs, V/s, w/s)
- krytie IP - 51 pre náročné prostredie
- dva izolované USB porty pre pamäťové zariadenia a pripojenie k PC
- batéria Li-ion pre dlhšiu pracovnú dobu (až 8 hodin s voliteľnou batériou BP291)
- Farebný displej 127 x 88 mm s rozlíšením 320 x 240 bodov a rýchla aktualizácia displeja umožňujú sledovať rýchlo meniace sa deje
- kompaktné púzdro odolné voči nárazom a pádom
| Špecifikácie | |
| šírka pásma | Fluke 190 - 202: 200 MHz Fluke 190 - 102: 100 MHz Fluke 190 - 062: 60 MHz |
| počet kanálov | Fluke 190 - 202: 2 kanály Fluke 190 - 102: 2 kanály Fluke 190 - 062: 2 kanály |
| vzorkovanie v reálnom čase | Fluke 190 - 202: 2,5 GS/s Fluke 190 - 102: 1,25 GS/s Fluke 190 - 062: 625 MS/s |
| vstupy | 2 vstupy osciloscopu + DMM vstup |
| nezávislé izolované vstupy | Až do 1000 V CAT III/600 V CAT IV mezi vstupmi, referenciami a zemou |
| časový rozsah | 2 ns – 2 min/dielik (190-20X, 200MHz modely) 5 ns – 2 min/dielik (190-10X, 100MHz modely) 10 ns – 2 min/dielik (190-062, 60MHz modely) |
| citlivosť vstupu | 2 mV–100 V/dielik |
| súšťanie | Connect-and-View™, voľný beh, jeden prebeh, hrana, meškanie, dvojitá synchronizácia nástupom, Video, Video Line, voliteľná šírka pulzu, spustenie udalostí (n-cyklus) |
| zdroj spúšťania | ľubovoľný vstupný kanál osciloscopu, alebo externý zdroj prostredníctvom vstupu DMM(dvojkanálové modely 190 - XX2) |
| zachytenie chyby | 8 ns |
| meranie osciloscopom | Kurzor: 7 Automatické: 30 |
| maximálna dĺžka záznamu | Režim ScopeRecord: 30 000 bodov Režim osciloskopu: 10 000 bodov na vstupe |
| dohasínanie | digitálne dosvietenie krivky je podobné analogovým osciloscopom |
| usporiadanie kriviek | referenčná krivka s automatickým Pass/Fail testovaním |
| Špecifikácia DMM | |
| vstupy multimetra(používané tiež ako vstup externého spúšťania v režime osciloscopu) | 4mm svorky, úplne odizolované od vstupov osciloskopu a uzemnenie osciloskopu |
| maximálne rozlíčenie | 5 000 miest |
| meranie | Vdc, Vac rms, Vac+dc rms, rezistencia, kontinuita, diódový test, el. prúd (cez svorky alebo skrat), teplota ºC alebo ºF (voliteľný konventor) |
| pamäť | 190-XX2, 2kanálová vnútorná pamäť Obrazovka + nastavenie: 30 Záznam: 10 |
| display | 153 mm farebný LCD s rýchlou frekvenciou obnovenia |
| Špecifikácia prostredia | |
| pracovná teplota | 0 ºC až 40 ºC vrátane batérií |
| teplota pri uskladnení | -20 °C až +60 °C |
| prevádzková nadmorská výška | až 2 000 m pre CAT IV 600 V, CAT III 1000 V až 3 000 m pre CAT III 600 V, CAT II 1000 V |
| Mechanické špecifikácie | |
| rozmery | 270 x 190 x 70 mm |
| hmotnosť | 2.2 kg |
| záruka | 3 roky na prístroj, 1 rok na príslušenstvo |
| Li - ion batérie | 190-XX2, 2 kanálové modely: BP290, 2 400 mAh, výdrž až 4 hodiny, dodávaná štandardne. Až 8 hodín s voliteľnou batériou BP291 |
| elektrická bezpečnosť | 1 000V CAT III/600V CAT IV (EN61010-1) |

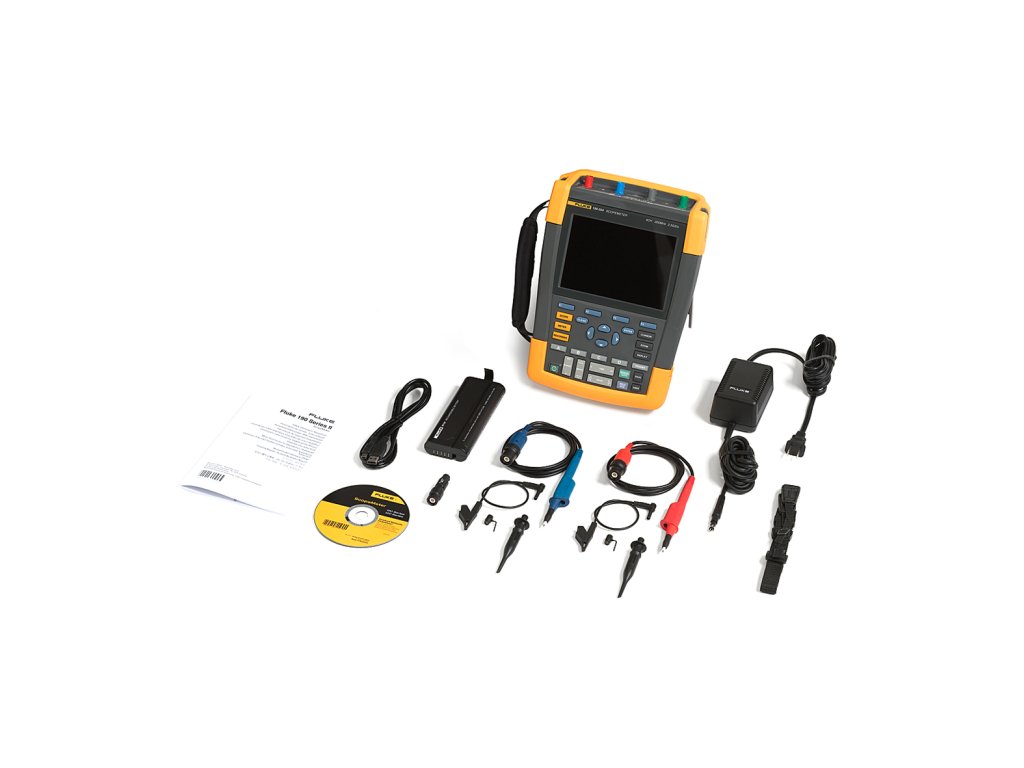

| Dodávané príslušenstvo | |
| 2 kanálové modely |
VPS410 – sada napäťových sond (červená, modrá) |
