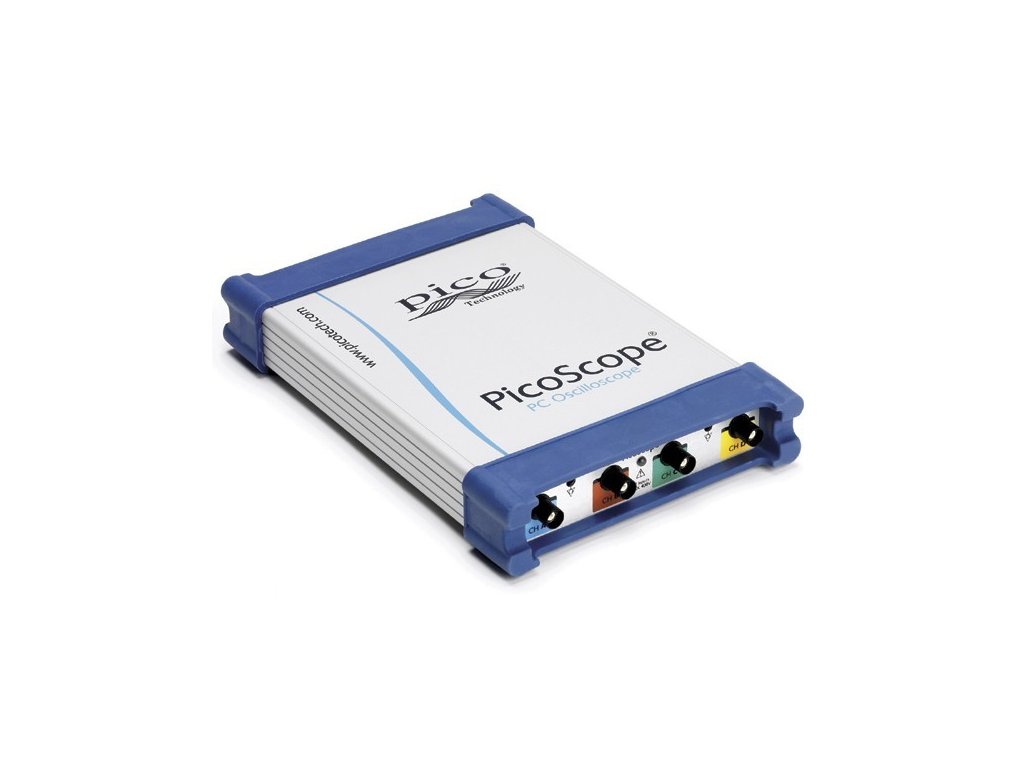

PicoScope 3425 - diferenciálny osciloskop 5 MHz, 4 chan, 12 bit

Značka: pico Technology

Štvorkánalový diferenciálny osciloskop s vertikálnym rozlíšením 12bit a šírkou pásma 5MHz. Osciloskop je pripojený a napájaný cez USB port PC.

Dostupnosť Opýtajte sa
Kód: 2095
€1 €0,83 bez DPH
PicoScope 3425 - diferenciálny osciloskop 5 MHz, 4 chan, 12 bit
Značka: pico Technology
PicoScope 3425 - diferenciálny osciloskop 5 MHz, 4 chan, 12 bit
Ukončená výroba
Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop.
Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.
Široké možnosti
platby a doručenia pre vaše pohodlie
Tovar skladom odosielame v deň objednávky (do 13:00)
Tovar skladom
odosielame v deň objednávky kuriérom SPS (do 13:00).
Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia.

tento model sa už nevyrába, pozrite:  Diferenciálny osciloskop Picoscope 4444 .







PicoScope 3425 je pre Vás ideálne riešenie ak potrebujete merať plávajúce signály. Osciloskop je galvanicky oddelený od PC. Rozsahy do 400V umožňujú merať aj zariadenia pre silnoprúd ako napríklad frekvenčné meniče alebo invertory.



Je použiteľný na meranie v telekomunikáciach, automobilovom priemysle na meranie na hybridných vozidlách. Taktiež umožnuje merať nizkonapäťové signály zo zosilovačov alebo snímačov bez zarušenia obvodu.



Odpadá nutnosť použiť nákladné diferenčne sondy.

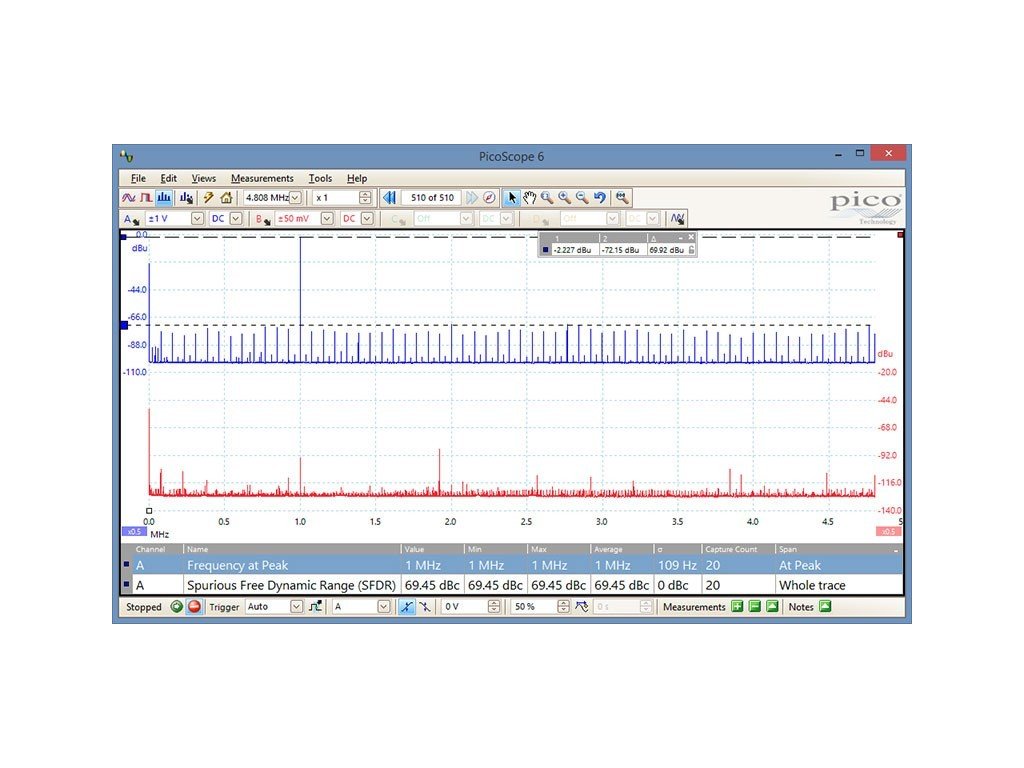

Dodavaný program Picoscope ponúka širokú plejádu možností na meranie a analýzu signálu vrátane dekodovania zberníc, zobrazenie frekvenčného spektra a dosvitu.



K dispozíci je aj SDK a API na vývoj vlastného riešenia alebo integráciu do systému.



Osciloskop
Rozsah 5 MHz
(3 MHz na 100 mV rozsahu)
Kanály 4
Vertikálne rozlíšenie 12 bit
Rozšírené vertikálne rozlíšenie 16 bit

Max. vzorkovacia frekvencia

One channel in use
Two channels in use
Three or four channels in use

20 MS/s
10 MS/s
5 MS/s

Nahrávacia dĺžka

One channel enabled, up to 100 ms/div
Two channels enabled, up to 100 ms/div
3 or 4 channels enabled, up to 100 ms/div
Over 100 ms/div

512 kS/kanál
256 kS/kanál
128 kS/kanál
2 MS/kanál
Waveform buffer do 1000 priebehov
Samostatnosť vstupu 12.4 MΩ (na 100 mV do 5 V rozsahov)
10.1 MΩ (na 10 V do 400 V rozsahov)
Vstupná kapacita 12 pF
Typ vstupu Diferenciálne napätie,
Touch-proof BNC konektory s 4 mm GND zásuvkami
Input coupling Software selectable AC/DC
Rozsahy vstupu napätia 100 mV do 400 V v 12 rozsahoch

Common-mode voltage range

To ensure measurement accuracy

30 V (na 100 mV do 5 V ranges)
400 V (na 10V do 400V ranges)

Max. bazpečné napätia

Differential
Akýkoľvek vstup nad scope GND

400 V
400 V (600 V prechodný)
Hodnotenie meracej kategórie CAT 1
PresnosŤ
Napäie
Čas
±1 %
50 ppm
Linearita 12 bits
Hluk < 10 LSB
PC požiadavky
Min. Processor: Pentium II processor, alebo ekvivalentný
Pamäť: 64 MB (XP) / 512 MB (Vista) minimum
Operačný sistém: Microsoft Windows XP SP2 (32-bit) alebo Vista (32 alebo 64-bit)
Porty: USB 1.1 kompatibilný port
Max. Processor: 2 GHz Pentium IV processor, alebo ekvivalentný
Pamäť: 256 MB (XP) / 1 GB (Vista)
Operčný systém: Microsoft Windows XP SP2 (32-bit) alebo Vista (32 or 64-bit)
Porty: USB 2.0 kompatibilný port
Prostredie
Rozsah operačnej teploty 0 °C až 40 °C
( 20 °C až 30 °C pre uvedenú presnosť)
Rozsah operačnej vlhkosti Minimum 5% RH nekondenzujúci
Maximum 80% RH nekondenzujúci
lineárne klesá do 50% na 40 °C
Skladovacie prostredie -20 °C to +60 °C
5% to 90% RH, nekondenzujúci
Ďalšie podmienky prostredia Suché prostredie
Nadmorská výška do 2000 m
Žiadne znečistenie, alebo iba suché, nevodivé znečistenie
Jazyk
Software
PicoLog
PicoScope 6
Anglický jazyk
Plná podpora pre anglický jazyk, Nemecká a Španielsky; menu len pre Francúzsky, Talianský, Nenecký, Maďarský a zjednodušená Čínština
Dokumentácia
Užívateľská príručka
Inštalačná príručka
Anglický jazyk
Anglický, Francúzsky, Nenecký, Talianský, Španielsky
Všeobecné
Rozmery 255 x 170 x 40 mm (approx 10.0 x 6.7 x 1.6 in)
Hmotnosť 920 g (approx 2 lb)

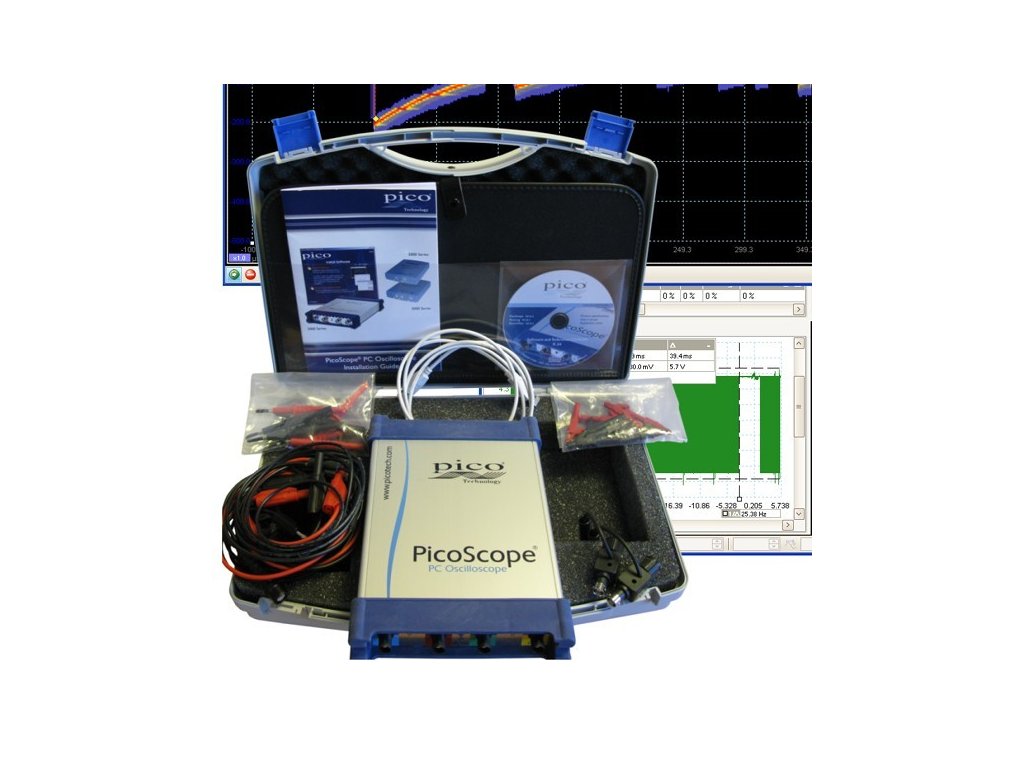

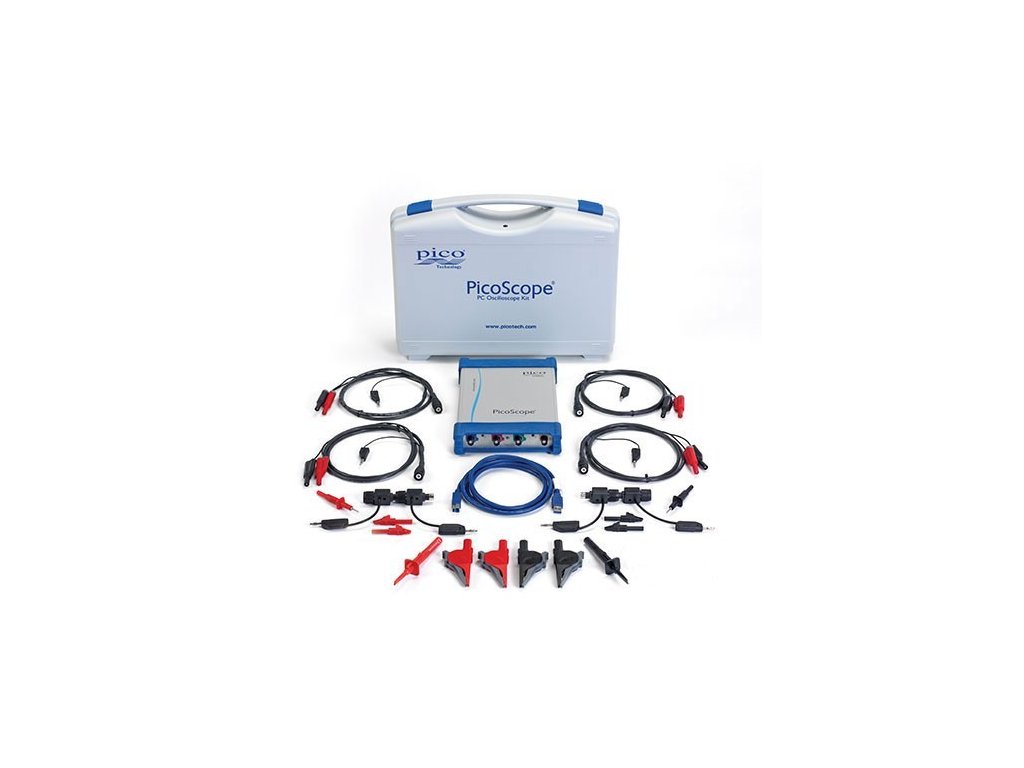

Další hardware Puzdro na prenášanie
4 x screened BNC to 4 mm plug leads
4 x current clamp adaptors
2 x test probes
8 x large crocodile clips
USB 2.0 cable
User manuals and software CD-ROM
PC rozhranie USB 2.0 (USB 1.1 kompatibilný) - dodaný s káblom
Energetické požiadavky Nabíjaný s USB portu
Zhoda FCC, CE
RoHS kompatibilný
Záruka úplnej spokojnosti V prípade, že tento výrobok nespĺňa plne vaše požiadavky, produkt môžete výmeniť alebo vám vrátime peňiaze. Aby bol produkt prevzatý, musí byť v dobre j kondícii a vrátený do 14 dní.

PicoScope 3425 USB-Based Differential Oscilloscope, kit PP454
