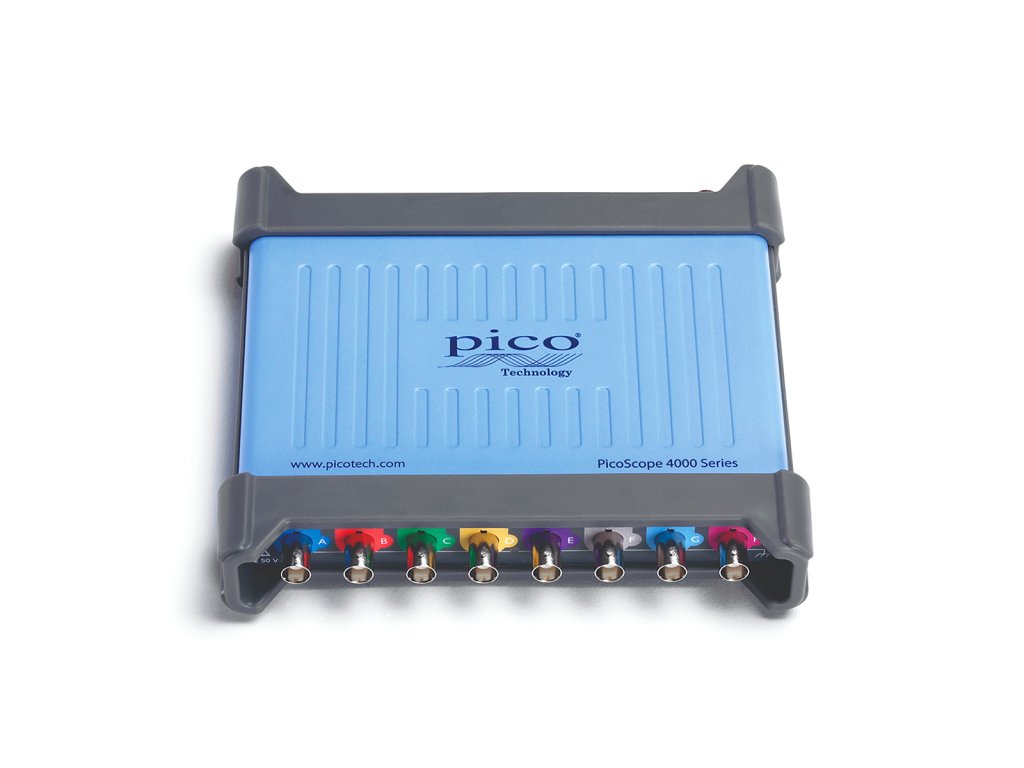

PicoScope 4823 - 8ch / 12bit automotive osciloskop

Značka: pico Technology

Mnohokanálový osciloskop pre automobilovú diagnostiku. Pamäť 256 MS a šírka pásma 20 MHz, vzorkovanie až 160 MS/s.

Dostupnosť Na objednávku
Môžeme doručiť do:
31.12.2024
Možnosti doručenia
Kód: PQ185
€2 766 €2 305 bez DPH
PicoScope 4823 - 8ch / 12bit automotive osciloskop
Značka: pico Technology
Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom odosielame v deň objednávky (do 13:00)
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.

Jediný PC osciloskop na trhu svojho druhu. Svoje uplatnenie nachádza pri meraní viacero kanálov súčasne. Vysoké rozlíšenie Vám zabezpečí presné meranie a zachytenie aj malých zmien signálu.

Osem kanálový USB osciloskop Picoscope 4823 je vhodný aj na sledovanie 6 a 8 valcových motorov.


Funkcia dekódovania dát na zberniciach Vám umožňuje sledovať komunikáciu vo vašich zariadeniach bez dokupovania špecializovaných analyzátorov komunikácie.

Osciloskop naviac obsahuje presný AWG generátor s vertikálnym rozlíšením 12 bitov. Pamäť na vzorky je 16kS. Frekvencia výstupného signálu  je až 1MHz.



Obsah balenia:
  • USB osciloskop
  • 1,8m kábel na USB 3.0
  • 1,8m kábel USB 2.0 s dvoma koncovkami na strane PC
  • CD so software



PicoScope 4823 - osciloskop pre autodiagnostiku

Osciloskop vertikálne
Model PicoScope 4823
šírka pásma 20 MHz
doba nábehu 17.5 ns
kanály 8
rozlíšenie 12 bitov
Enhanced vertical resolution do 16 bitov
rozsahy vstupov ±10 mV ... ±50 V
citlivosť vstupov 2 mV/div až 10 V/div
väzba vstupov voliteľne AC alebo DC
impedancia BNC, 1 MΩ 14 pF
offset - nastavenie ±250 mV ... ±25 V
presnoť DC ±1% z rozsahu
ochrana vstupu ±100 V (DC+AC peak)
Osciloskop horizontálne
vzorkovanie
1-4 kanály
4-8 kanálov

80 MS/s
40 MS/s
najvyžšie vzorkovanie
(režim streaming)
10 MS/s
časová základňa 20 ns až 5000 s/div
buffer - pamäť 256 MS
buffer - režim streaming 100 MS
buffer vzoriek až 10 000 priebehov
presnosť časovej základne ±25 ppm
jitter vzorky < 25 ps RMS
presluch (full bandwidth) lepšie ako 20000:1
harmonické skreslenie < -70 dB @ 20 mV rozsahu
SFDR > 70 dB @ 20 mV rozsahu
šum 45 µV RMS @ ±10 mV rozsahu
Spúštanie
Zdroj Ch A ... Ch H
Režim None, auto, repeat, single
Advanced triggers Edge, window, pulse width, window pulse width, dropout, window dropout, interval, logic.
Typ v režime ETS nábežná alebo zostupná hrana
citlivosť 1 LSB / režim ETS 10 mV p-p
pre-trigger 100% vzorky
post-trigger 4 GS
Generátor
tvar signálu sínus, obĺžnik, píla, DC, nábeh, sinc, Gaussian, polvlna, PRBS, biely šum
maximálna frekvencia 1 MHz
Rozmietanie dole, hore, dole-hore : nastaviteľná rýchlosť a frekvencie
Presnosť frekvencie ±20 ppm
Rozlíšenie frekvencie < 0.02 Hz
Rozsah ±2 V
SFDR 87 dB typicky
Pripojenie BNC, 600 Ω
Ochrana výstupu ±10 V
Generátor ľubovoľného priebehu
vzorkovanie 80 MS/s
pamäť 16 kS
rozlíšenie 14 bitov
šírka pásma 1 MHz
nábeh (10% to 90%) 150 ns
Spektrálny analyzátor
Frekvenčný rozsah DC to 20 MHz
Režim zobrazenia Magnitude, peak hold, average
Funkcie okien Rectangular, Gaussian, triangular, Blackman, Blackman–Harris, Hamming, Hann, flat–top
Počet FFT bodov voliteľne od 128 do polovice pamäte buffra v násobkoch 2
Matematické kanály
Funkcie -x, x+y, x-y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay
Operátory A ... H (vstupné kanály), T (čas), referenčný priebeh, π
Automatické meranie
Režim osciloskop AC RMS, true RMS, cycle time, DC average, duty cycle, falling rate, fall time, frequency, high pulse width, low pulse width, maximum, minimum, peak to peak, rise time, rising rate.
Režim Spektrum Frequency at peak, amplitude at peak, average amplitude at peak,
total power, THD %, THD dB, THD plus noise, SFDR, SINAD, SNR, IMD
Štatistika Minimum, maximum, average and standard deviation
Dekódovanie sériovej zbernice
Podporované protokoly CAN, LIN, I2C, UART/RS-232, SPI, I2S, FlexRay
Testovanie zhody sigálu s maskou
Štatistika dobrý / zlý, počet chýb, celkový počet
Zobrazenie
Interpolácia Linear or sin(x)/x
Dosvit Digital color, analog intensity, custom, or none
