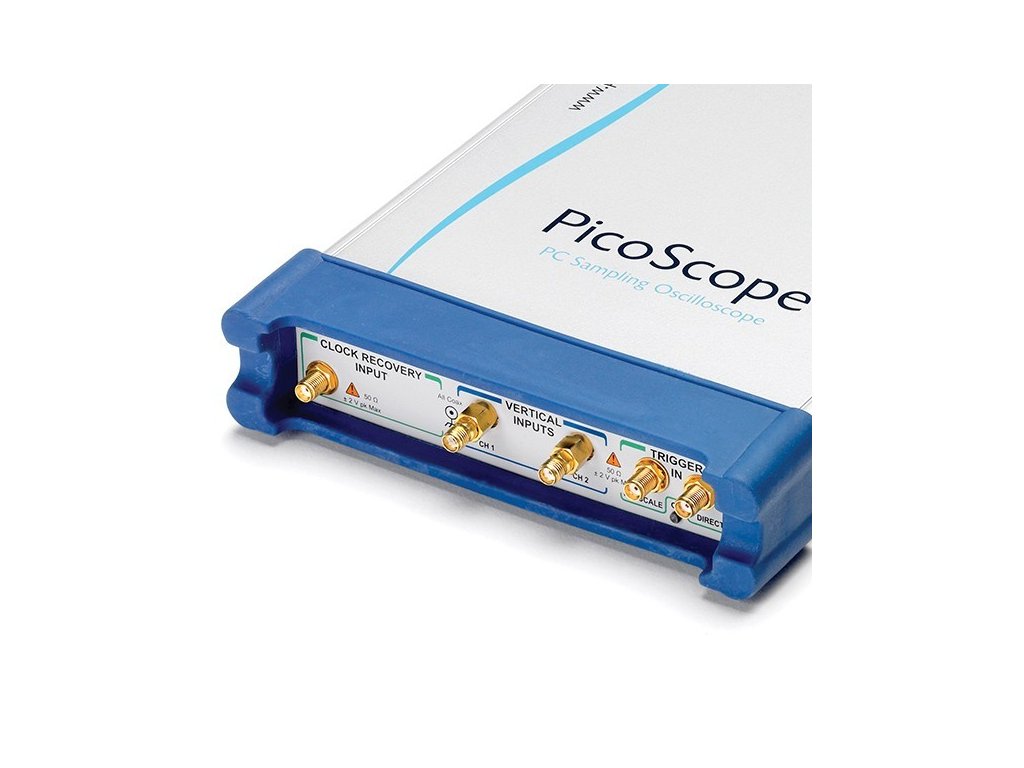

PicoScope 9302-20 - GHz sampling osciloscope

Značka: pico Technology

Ak hľadáte cenovo dostupný spôsob ako merať vysokorýchlostné elektrické signály, s osciloskopmi PicoScope rady 9300 nemôžete urobiť chybu.

Dostupnosť Opýtajte sa
Kód: PQ340
€120 €100 bez DPH
PicoScope 9302-20 - GHz sampling osciloscope
Značka: pico Technology
PicoScope 9302-20 - GHz sampling osciloscope
Cena na požiadanie
Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop.
Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.
Široké možnosti
platby a doručenia pre vaše pohodlie
Tovar skladom odosielame v deň objednávky (do 13:00)
Tovar skladom
odosielame v deň objednávky kuriérom SPS (do 13:00).
Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia.

Tento prístroj bol špeciálne navrhnutý na komplexnú analýzu vysokorýchlostných elektrických signálov, ako napríklad: analýza signálu a časovania, testovanie a design digitálnych komunikačných systémov, analýza dátových sietí, testovanie polovodičov, no taktiež aj na vývoj a výskum.



Špecifikácie

  • 20 GHz šírka pásma na dvoch kanáloch
  • Dvojitá časová základňa od 5ps/dielik
  • Šírka pásma spúšťača až do 14GHz
  • Vzorkovacia rýchlosť 15 TS/s
  • 2.5 GHz všesmerný spúšťač
  • 11.3 Gb/s obnova časovača (integrovaný, iba model 9302)
  • Zobrazenie priebehu vo vysokom rozlíšení a automatické meranie tvaru krivky so štatistikami
  • Spracovanie tvaru krivky, vrátane FFT
  • Histogramy času a napätia
  • Merania Eye-diagram pre NRZ a RZ
  • Automatizované testovanie masky
  • USB 2.0
  • LAN
  • Jednoduché používateľské rozhranie
  • Ľahký a energeticky nenáročný dizajn



Špecifikácie
Počet kanálov 2 (simultánne alebo striedavé vzorkovanie)
Šírka pásma

Úplná: DC do 20 GHz,

Zúžená: DC do 10 GHz

Odozva na impulz

Úplná šírka pásma: 17.5 ps

Zúžená šírka pásma: 35 ps

RMS šum

Úplná šírka: typicky < 1.5 mV, maximálne < 2 mV

Zúžená šírka: typicky < 0.8 mV, maximálne < 1.1 mV

RMS šum s priemerovaním typicky 100 µV
Pracovné napätie na vstupe ± 400 mV v závistlosti od offsetu kanála (bez digitálneho feedbacku, viacero hodnôt)
Mierka (citlivosť) od 1 mV/dielik do 500 mV/dielik v 1-2-5 postupnosti a 0,5% jemným doladením
Rozlíšenie 40 µV/LSB
Presnosť ± 2% z celého rozsahu, ± 2 mV mimo uvádzanej teploty
Počiatočná vstupná impedancia 50 ± 1 Ω
Vstupné konektory 2.92 mm (K) F, kompatibilné s SMA a PC3.5
Časová základňa
Rozsah od 5 ps/dielik do do 3.2 ms/dielik (hlavný, zosílený, oneskorený alebo dvojvrstvový)
Rozdiel presnosti časového intervalu

pre > 200 ps/dielik: ± 0.2% z rozdielu

časového intervalu ± 12 ps

pre ≤ 200ps/dielik: ± 5% z rozdielu

časového intervalu ± 5 ps

Rozlíšenie časového intervalu 64 fs
Deskew Rozlíšenie 1 ps, maximálne 100 ns
Trigger
Zdroje triggera Pre oba modely: externý priamy, externý predškálovaný, vnútorný priamy, vnútorné clock triggery, externý clock trigger (CDR)
Citlivosť a šírka pásma exerného triggera DC do 100 MHz: 100mV p-p; p-p do 2.5 GHz: 200 mV p-p
Jitter priameho externého triggera 1.8 ps (priemerne), alebo 2.0 ps (maximálne)+ 20 ppm z nastavenia oneskorenia, RMS
Citlivosť a šírka pásma interného triggera DC do 10 MHz: 100 mV p-p; do 100 MHz: 400 mV p-p
Jitter priameho interného triggera 25ps (priemerne), alebo 30 ps (maximálne) + 20 ppm z nastavenia oneskorenia, RMS
Citlivosť a šírka pásma predimenzovaného externého triggera od do 14 GHz: od 200 mV p-p do 2 V p-p
Jitter externého predimenzovaného triggera 1.8 ps (priemerne) alebo 2.0 ps (maximálne) + 20ppm z nastavenia oneskorenia, RMS
Clock recovery a Pattern sync trigger
Citlivosť a rýchlosť prenosu dát pre clock recovery trigger od 6.5 Mb/s do 100 Mb/s: 100 mV p-p, do 11.3 Gb/s: 20 mV p-p
Pattern sync trigger frekvencia od 10 MHz do 11.3 GHz s dĺžkou jednej vzorky od 7 do 8 388 607 (223-1)
Recovered clock trigger jitter 1 ps (normálne) alebo 1.5 ps (maximálne) +1.0% z intervalu, RMS
Najvyššie bezpečné vstupné napätie triggera ±2 V (DC + vrchol AC)
Vstup 50 ohm, AC
Vstupný konektor SMA (F)
Získavanie dát
ADC rozlíšenie 16 bitov
Rýchlosť snímania S digitálnym feedbackom (jednohodnotová): DC do 1 MHz, bez feedbacku (viachodnotová): DC do 40 kHz
Režimy získavania dát Vzorka (sample), priemer (average), obal (envelope)
Dĺžka záznamu dát od 32 do 32 768 bodov (na jeden kanál), 2 sekvencie
Zobrazenie
Možnosti zobrazenia Body, vektory, variabilný alebo nekonečný dosvit, variabilná alebo nekonečná stupica šedej, variabilné alebo nekonečné stupňovanie farieb
Meranie a analýza
Popisy a značky Vertikálne stĺpce, horizontálne stĺpce (meranie voltov) alebo popisy tvaru krivky
Automatické merania 53 automatických meraní pulzov, až 10 meraní naraz
Histogram Vertikálny alebo horizontálny
Výpočty Zobrezenie a vyhodnotenie súbežne až 4 kriviek
FFT Súbežne až 2 FFT
Eye diagram Automaticky určí diagram oka NRZ a RZ, podložený štatistickou analýzou priebehu krivky
Test masky Signál je porovnávaný s používateľom určenými hranicami, hranice je možné určiť až 8 polygónmi
Generátor signálu
Režimy Pulz, NRZ/RZ (dĺžka vzorky od 27-1 do 215-1), 500 MHz časovač, trigger out
Rozsah frekvencií periodicky od 8 ns do 524 µs (pulzný režim), v časovom rozsahu od 4 ns do 260 µs (NRZ/RZ)
Všeobecné vlastnosti
Pracovná teplota prístroja od +5°C do +35°C. Skladovacia teplota: od -20°C do +50°C
Platnosť kalibrácie 1 rok
Vstupné napätie +12V DC ±5%
Vstupný prúd max. 1.3 A

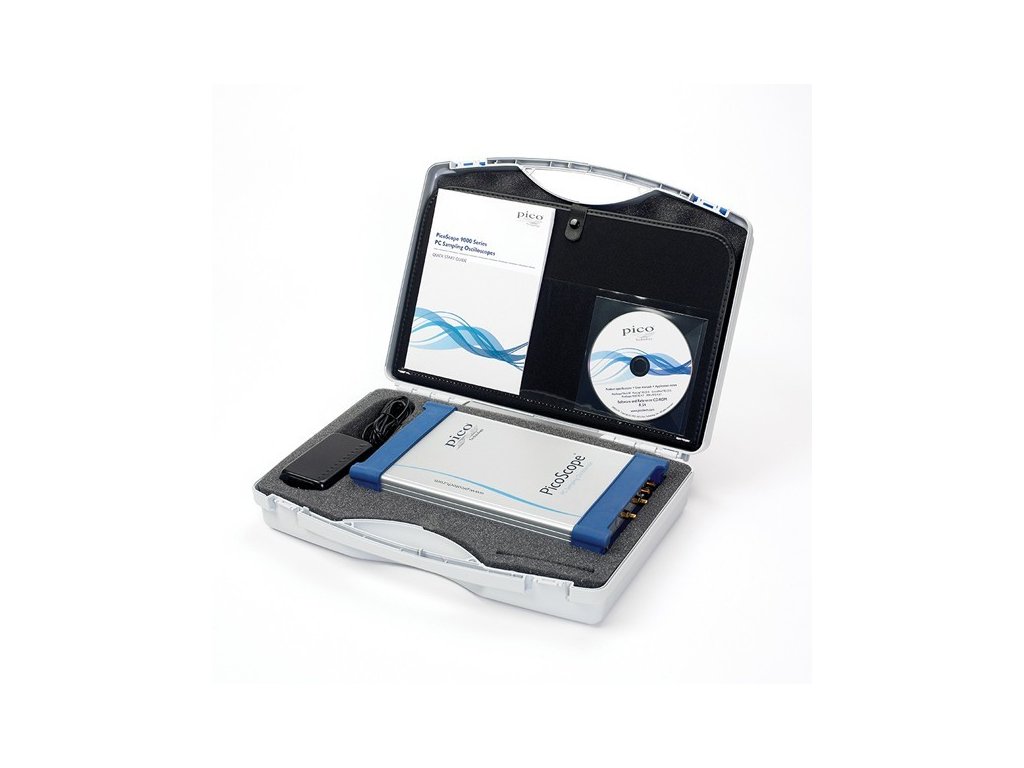

Sieťový adaptér Univerzálny adaptér pre modely PicoScope 9300 je súčasťou balenia
PC rozhranie USB 2.0 (kompatibilné s USB 3.0 a USB 1.1)
Rozhranie LAN 10/100 Mbit/s
Minimálne požiadavky Windows XP (SP2), Windows Vista, Windows 7 alebo Windows 8 (nie Windows RT), 32 alebo 64 bitové verzie
Rozmery 260 × 170 × 40 mm (DxŠxV)
Hmotnosť 1.1 kg
