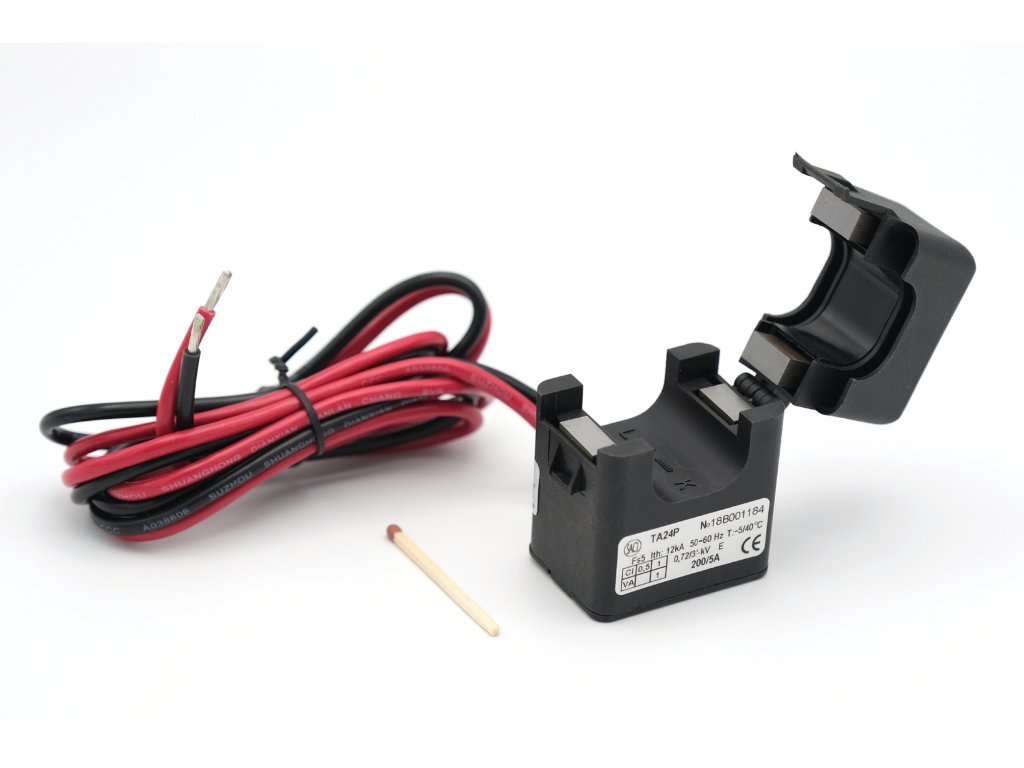

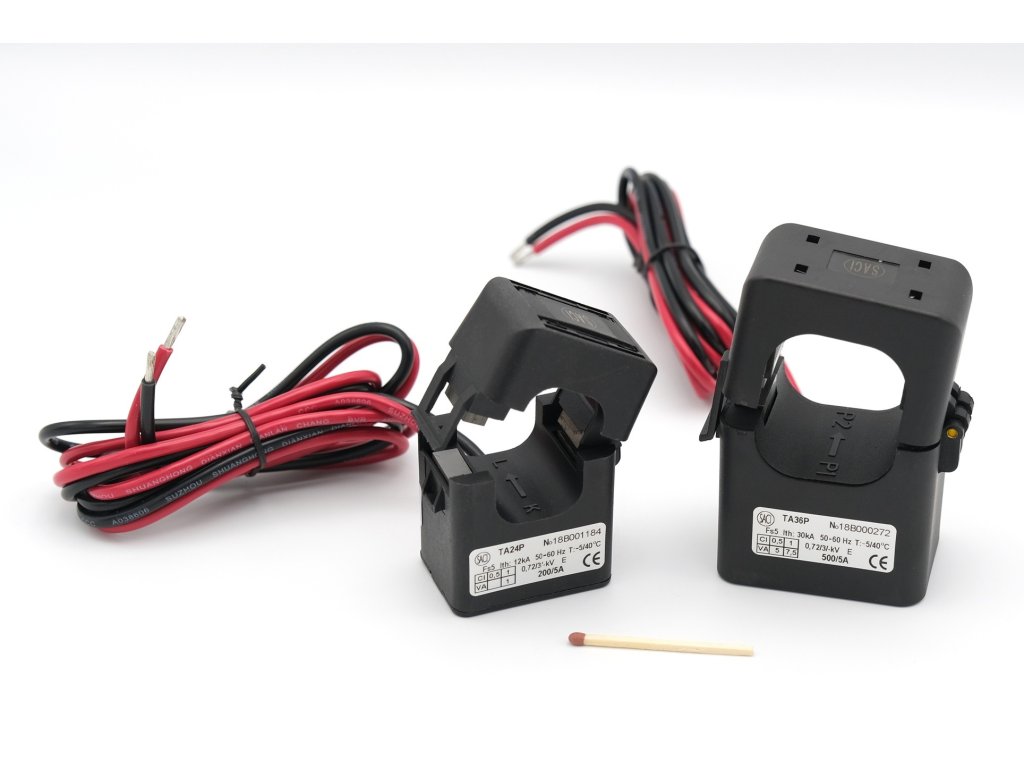

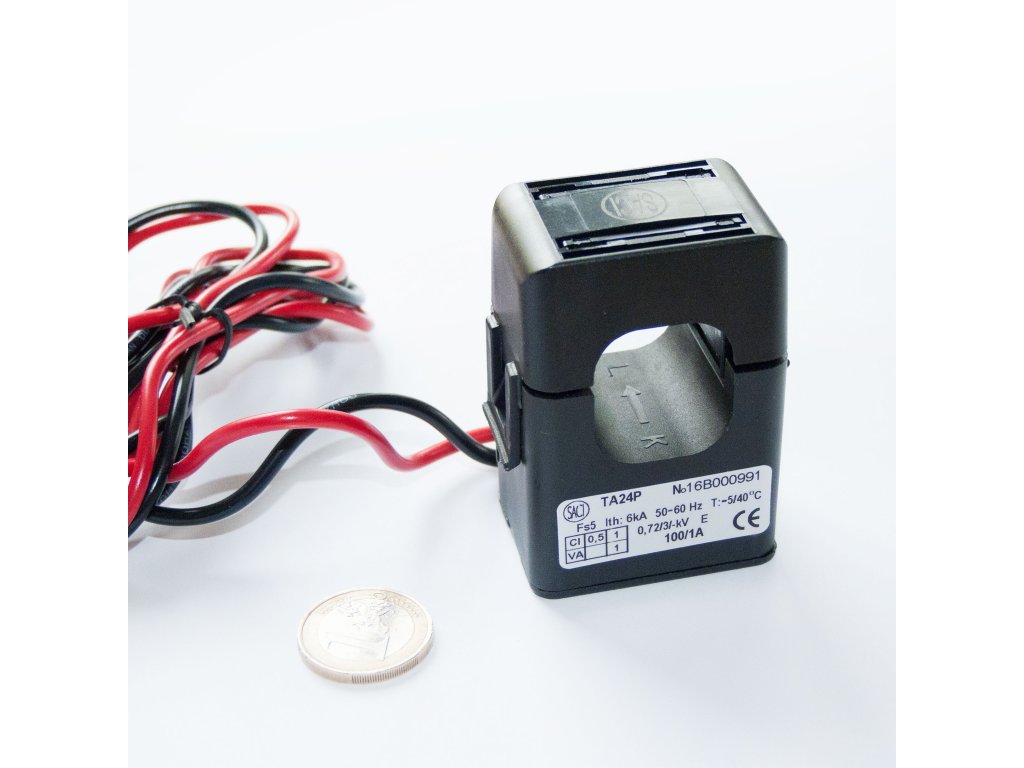

SACI TA24P - prúdový transformátor s deleným jadrom (Ø24mm)
Kompaktný prúdový transformátor s deleným jadrom v plastovom obale s jednoduchou montážou bez potreby rozpojenia obvodu. Viacero modelov pokryje široký rozsah prúdov. Sekundár 1 A alebo 5 A, prípadne 333 mV
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.
Pri objednávaní je potrebné uviesť prúdový rozsah, typ sekundárneho obvodu (1A, 5A alebo 333 mV) a triedu presnosti. Smer prúdu je P1 (červený) -> P2 (čierny).

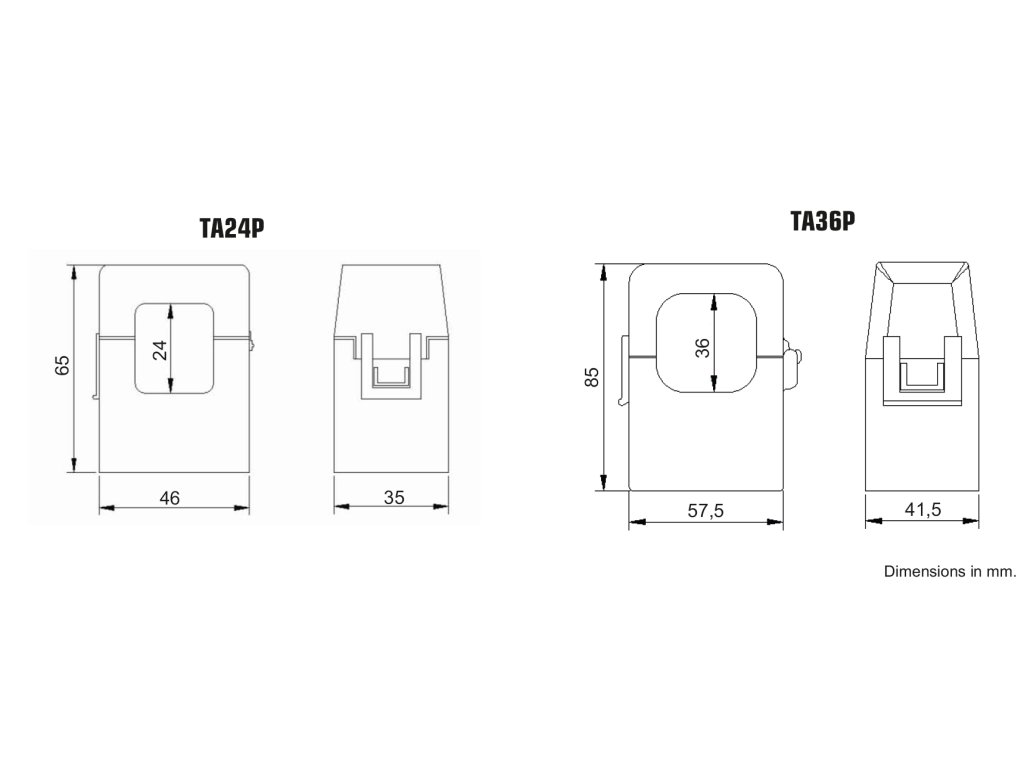

| Model | TA10P | TA16P | TA24P | TA36P | TA50P | |||||
| priemer kábla mm |
Ø10 | Ø16 | Ø24 | Ø36 | Ø52 | |||||
| šírka mm |
23 | 32 | 46 | 57.5 | 86.6 | |||||
| výška mm |
40 | 46 | 65.4 | 85.2 | 118.5 | |||||
| hrúbka mm |
26 | 31 | 35 | 41.4 | 58.2 | |||||
| otvor mm |
10 | 16 | 24 | 36 | 52 | |||||
| Model | TA10P | TA16P | TA24P | TA36P | TA50P | |||||
| trieda presnosti % |
0.5 | 1 | 0.5 | 1 | 0.5 | 1 | 0.5 | 1 | 0.5 | 1 |
| I pn (A) | VA | VA | VA | VA | VA | |||||
| 20 | 1 | |||||||||
| 30 | 1 | |||||||||
| 40 | 1.5 | 1 | ||||||||
| 50 | 1.5 | 1 | 1 | 1 | ||||||
| 60 | 1 | |||||||||
| 75 | 1.5 | 1 | 1 | |||||||
| 100 | 1.5 | 1 | 1 | |||||||
| 150 | 1 | 1 | ||||||||
| 200 | 1 | 1 | 1 | |||||||
| 250 | 1 | 1 | ||||||||
| 300 | 1.5 | 1 | 1.5 | |||||||
| 400 | 2.5 | 5 | ||||||||
| 500 | 5 | 7.5 | 2.5 | 5 | ||||||
| 600 | 5 | 10 | 2.5 | 5 | ||||||
| 750 | 2.5 | 5 | ||||||||
| 800 | 2.5 | 5 | ||||||||
| 1000 | 2.5 | 5 | ||||||||
| Základné vlastnosti | ||||
| Kontinuálne preťaženie | 1.5 × Nominálu | |||
| Krátkodobé maximálne preťaženie | 60 × Nominálu | |||
| Dynamická prúdová špička | 2.5 × Krátkodobého maximálneho preťaženia | |||
| Maximálne napätie | 750 V AC | |||
| Testované napätie | 3 kV, 1 min | |||
| Frekvencia | 50 ... 60 Hz | |||
| Parametre | ||||
| Štandard | EN 61869-2 | |||
| Pracovná teplota | -15 až +45 °C | |||
| Skladovacia teplota | -25 až +75 °C | |||
| Sekundárny prúd | /5 a /1A alebo 333 mV | |||
| Dĺžka kábla | 1m | |||
