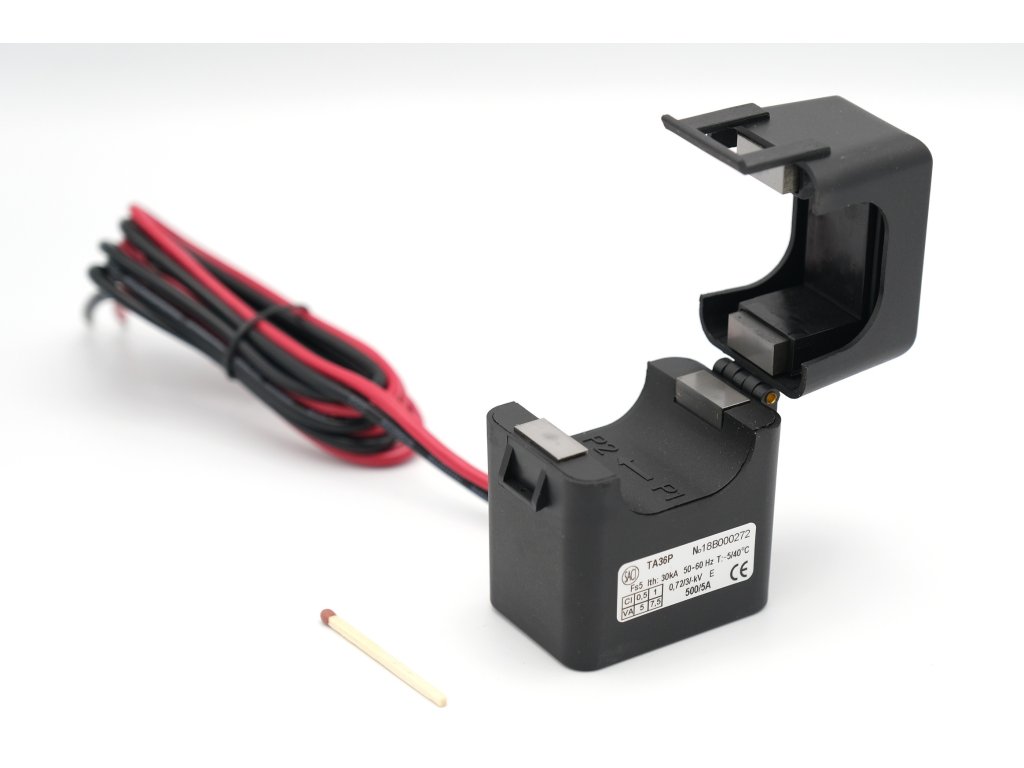

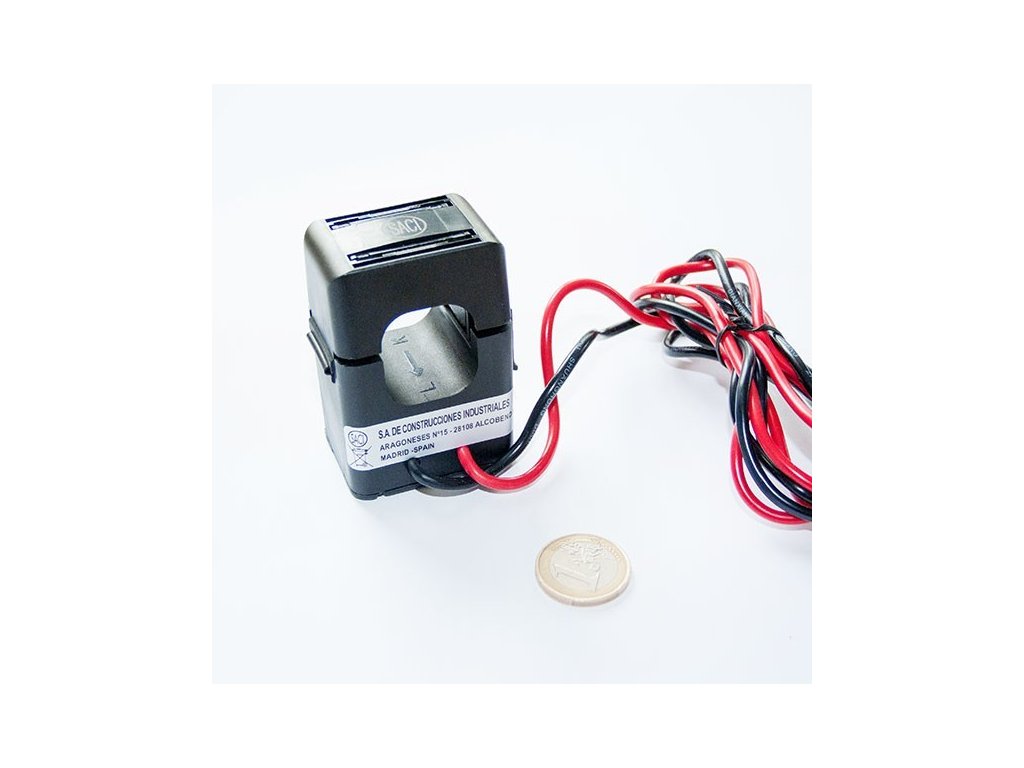

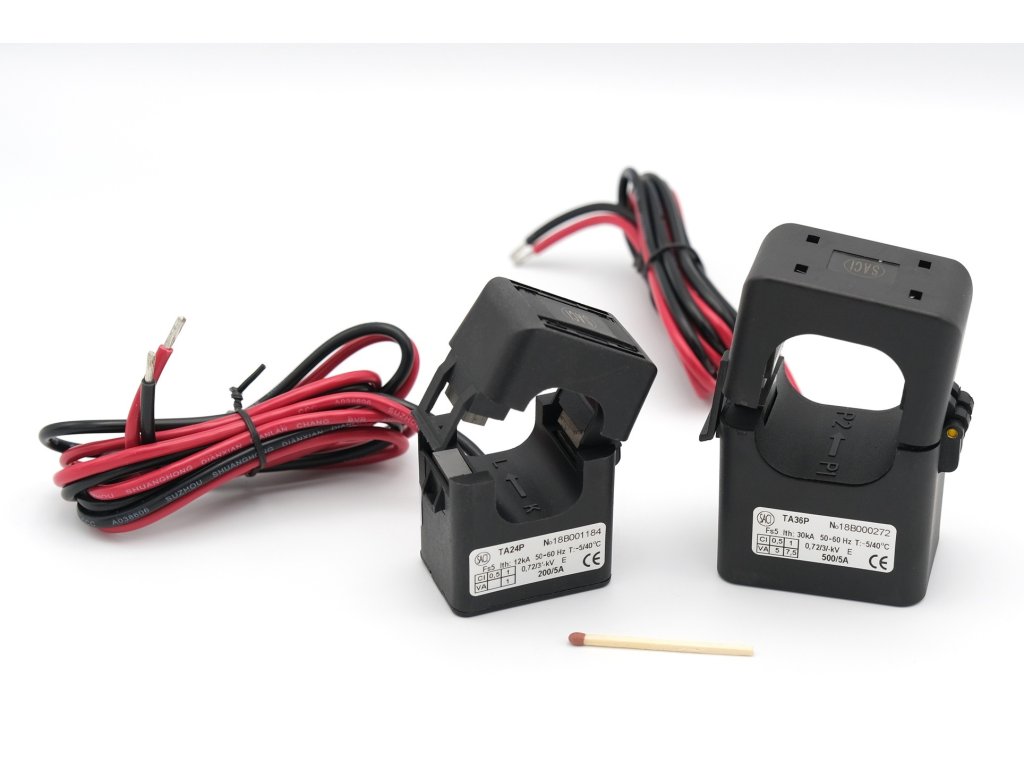

SACI TA36P - prúdový transformátor s deleným jadrom (Ø36mm)
Kompaktný prúdový transformátor s deleným jadrom v plastovom obale s jednoduchou montážou bez potreby rozpojenia obvodu. Viacero modelov pokryje široký rozsah prúdov. Sekundár 1 A alebo 5 A, prípadne 333 mV
Pri objednávaní je potrebné uviesť prúdový rozsah, typ sekundárneho obvodu (1A, 5A alebo 333 mV) a triedu presnosti. Smer prúdu je P1 (červený) -> P2 (čierny).
| Model | TA10 P | TA16 P | TA24 P | TA36 P | TA50 P | |||||
| priemer kábla mm |
Ø10 | Ø16 | Ø24 | Ø36 | Ø52 | |||||
| šírka mm |
23 | 32 | 46 | 57.5 | 86.6 | |||||
| výška mm |
40 | 46 | 65.4 | 85.2 | 118.5 | |||||
| hrúbka mm |
26 | 31 | 35 | 41.4 | 58.2 | |||||
| otvor mm |
10 | 16 | 24 | 36 | 52 | |||||
| Model | TA-10-P | TA-16-P | TA-24-P | TA-36-P | TA-50-P | |||||
| trieda presnosti % |
0.5 | 1 | 0.5 | 1 | 0.5 | 1 | 0.5 | 1 | 0.5 | 1 |
| I pn (A) | VA | VA | VA | VA | VA | |||||
| 20 | 1 | |||||||||
| 30 | 1 | |||||||||
| 40 | 1.5 | 1 | ||||||||
| 50 | 1.5 | 1 | 1 | 1 | ||||||
| 60 | 1 | |||||||||
| 75 | 1.5 | 1 | 1 | |||||||
| 100 | 1.5 | 1 | 1 | |||||||
| 150 | 1 | 1 | ||||||||
| 200 | 1 | 1 | 1 | |||||||
| 250 | 1 | 1 | ||||||||
| 300 | 1.5 | 1 | 1.5 | |||||||
| 400 | 2.5 | 5 | ||||||||
| 500 | 5 | 7.5 | 2.5 | 5 | ||||||
| 600 | 5 | 10 | 2.5 | 5 | ||||||
| 750 | 2.5 | 5 | ||||||||
| 800 | 2.5 | 5 | ||||||||
| 1000 | 2.5 | 5 | ||||||||
| Základné vlastnosti | ||||
|
Kontinuálne preťaženie |
1.5 × Nominálu |
|||
|
Krátkodobé maximálne preťaženie |
60 × Nominálu |
|||
|
Dynamická prúdová špička |
2.5 × Krátkodobého maximálneho preťaženia |
|||
|
Maximálne napätie |
750 V AC |
|||
|
Testované napätie |
3 kV, 1 min |
|||
|
50 ... 60 Hz |
||||
| Parametre | ||||
|
Štandard |
EN 61869-2 |
|||
|
Pracovná teplota |
-15 až +45 °C |
|||
|
Skladovacia teplota |
-25 až +75 °C |
|||
|
Sekundárny prúd |
/5 a /1A alebo 333 mV |
|||
|
Dĺžka kábla |
1m |
|||
