Circutor Line-CVM-D32 - analyzátor kvality elektrickej energie
Kompaktný trojfázový analyzátor kvality elektrickej siete Circutor LINE-CVM-D32 určený pre montáž na DIN lištu. Zariadenie meria viac ako 250 elektrických parametrov, disponuje prehľadným LCD displejom a vďaka integrovanej zbernici LineBus a rozhraniu RS-485 (Modbus RTU) sa ľahko začleňuje do modulárneho systému Circutor LINE.
Kompaktný a modulárny energetický manažment
Analyzátor výkonu LINE-CVM-D32 predstavuje moderné a priestorovo úsporné riešenie pre detailný monitoring elektrickej energie. Prístroj zaberá v rozvádzači priestor len dvoch štandardných DIN modulov, no poskytuje komplexný prehľad o stave vašej siete. Spoľahlivo meria spotrebu, napätie, prúd, činný a jalový výkon, účinník (cos φ) a zachytáva aj harmonické skreslenie (THD), vďaka čomu odhalíte skryté problémy v inštalácii.
Zariadenie je súčasťou inovatívnej rodiny Circutor LINE, čo znamená, že pomocou bočného konektora (LineBus) sa dá jednoducho rozširovať o ďalšie I/O moduly bez potreby zložitého prepájania káblov. Pre komunikáciu so zberným systémom alebo SCADA dispečingom využíva štandardný protokol Modbus RTU cez rozhranie RS-485. Meranie prúdu prebieha nepriamo cez štandardné prúdové transformátory, čo umožňuje prispôsobiť prístroj akejkoľvek veľkosti inštalácie od menších prevádzok až po ťažký priemysel.
| Technická špecifikácia – Circutor LINE-CVM-D32 (M58100) | |
| Základné parametre | |
| Typ zariadenia | 3-fázový analyzátor výkonu a kvality siete |
| Montáž | DIN lišta (šírka 2 moduly) |
| Displej | Podsvietený LCD displej s vysokým kontrastom |
| Merané parametre | V, A, Hz, kW, kVAr, kVA, cos φ, PF, THD (napätie/prúd), obojsmerná energia |

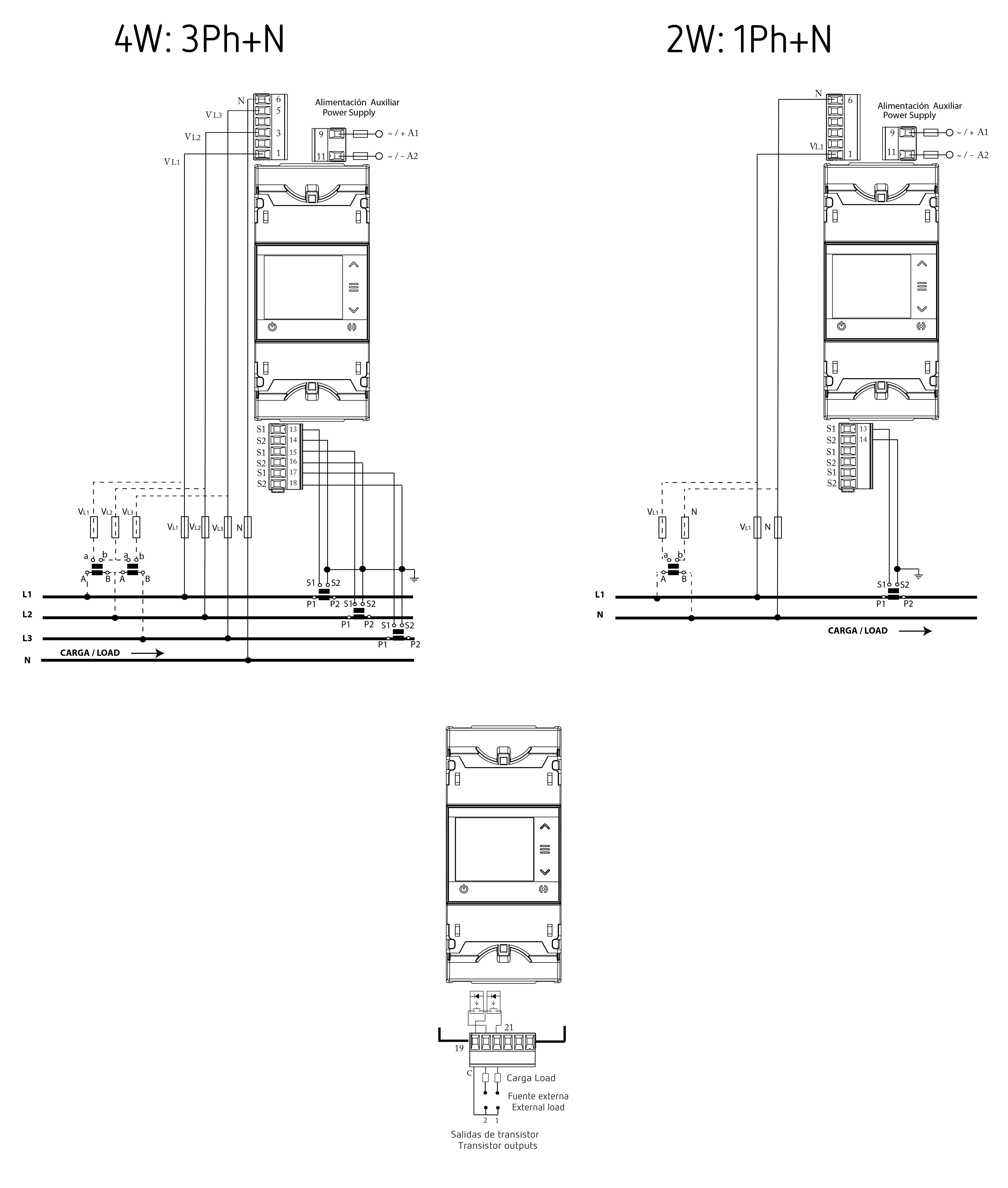

| Meranie prúdu | Nepriame (cez externé prúdové transformátory /5A alebo /1A) |
| Presnosť merania (Napätie/Prúd) | Trieda 0.5 |
| Presnosť merania (Energia) | Trieda 1 (činná energia), Trieda 2 (jalová energia) |
| Komunikácia | RS-485 (Modbus RTU) a bočná zbernica LineBus pre rozširujúce moduly |
| Napájacie napätie | 80...270 V AC / 80...270 V DC |
| Stupeň krytia | IP54 (predný panel), IP20 (svorky) |
| Rozmery (Š x V x H) | 35,4 mm (2 DIN) x 90 mm x 73 mm |
