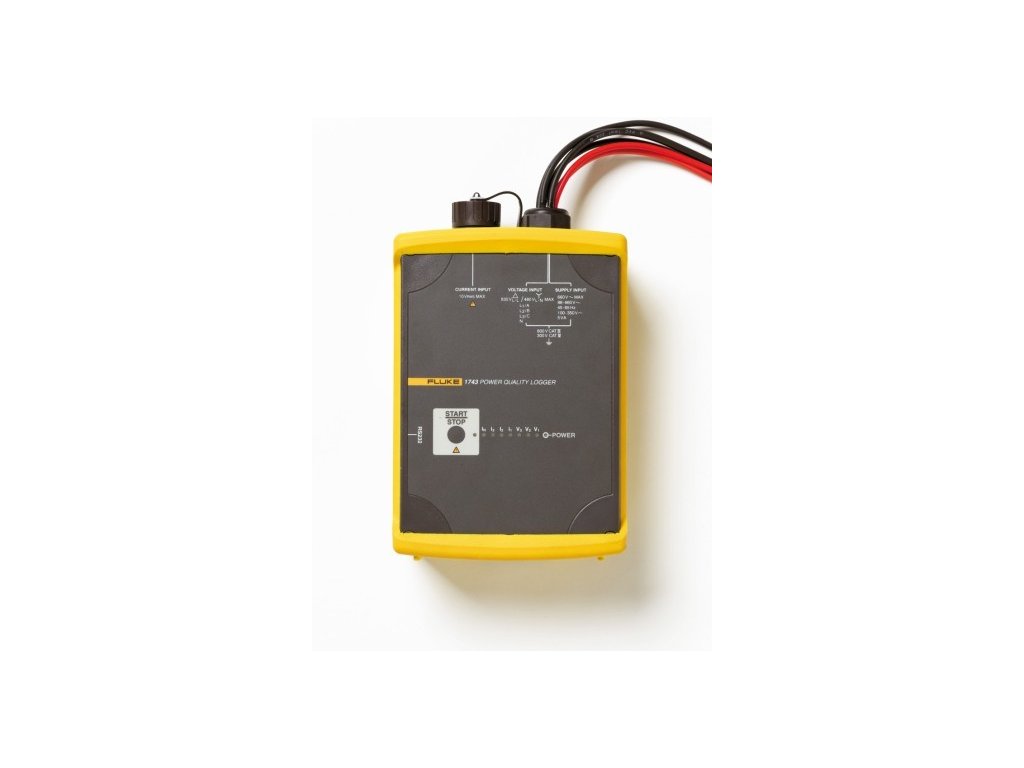

Fluke 1743A Basic - Záznamník kvality elektrickej energie Membox, jednofázový
Trojfázové záznamníky kvality elektrickej energie rady Fluke 1740 sú nástrojmi každodenného použitia pre technikov, ktorí vyhľadávajú problémy a analyzujú kvalitu elektrickej energie. Vzhľadom k tomu, že prístroje sú schopné súčasného záznamu až 500 parametrov elektrickej energie po dobu až 85 dní a sledovanie udalostí, umožňujú odhaliť občasné a ťažko zistiteľné problémy týkajúce se kvality elektrickej energie. Software PQ Log, ktorý je súčásťou dodávky, rýchlo vyhodnocuje kvalitu elektrickej energie na počiatku elektrickej inštalácie, v rozvodni, alebo v mieste odberu podľa najnovšieho vydania normy EN50160.
Aplikácie:
Rozbor porúch – Odhalenie hlavnej príčiny zlyhania prístroja na obmedzenie ďalšieho výskytu a preventívnu údržbu
Dodržanie požiadaviek kvality služieb – Overenie kvality dodávanej elektrickej energie na počiatku elektrickej inštalácie
Rozbory kvality elektrickej energie – Hodnotenie základnej kvality elektrickej energie k overeniu kompatibility s dôležitými systémami pred inštaláciou
Rozbory záťaže – Overenie kapacity elektrického systému pred zvýšením záťaže
Hodnotenie energie a jej kvality – Overenie efektivity nainštalovaných vylepšení prostredníctvom stanovenia spotreby energie, účinníku a všeobecnej kvality elektrickej energie pred a po vylepšení
- Plug and play: Nastavenie je vďaka automatickej detekcii a napájania prúdovej sondy otázkou niekoľkých minút
- Inštalácia do rozvádzača: Kompaktnú, izolovanú skriňu a príslušenstvo je možné ľahko umiestniť do tesných priestorov hneď vedľa vedenia pod prúdom
- Stanovenie základnej príčiny: Software PQ Log, ktorý je súčasťou dodávky, rýchlo analyzuje trendy, vytvára štatistické prehľady a generuje podrobné grafy a tabuľky
- Dlhodobé sledovanie energie: Dáta je možné sťahovať behom záznamu bez jeho prerušenia
- Meranie napätia s jedinečnou presnosťou: Presnosť merania napätia zodpovedá norme IEC61000-4-30, trieda A (0,1 %).
- Rýchle overenie kvality elektrickej energie: Vyhodnotenie kvality elektrickej energie podľa normy EN50160 so štatistickým prehľadom
- Robustný a spoľahlivý: Konštrukcia navrhnutá pre každodenné použitie v teréne, neobsahuje žiadne pohyblivé diely, odolné izolované poúzdro, záruka 2 roky
Záznamníky pre každú oblasť použitia
Prenosné záznamníky kvality elektrickej energie rady Fluke 1740 sú navrhnuté tak, aby umožňovali ľahkú inštaláciu a použitie pri všetkých aplikáciách v rozsahu nízkého a stredného napätia. Pre riešenie základných a pokročilých potrieb záznamu elektrickej energie je možné zvoliť z troch modelov.
Fluke 1743: Vodotesný prístroj s krytím IP65 pre záznam najbežnejších parametrov el. energie, vrátane V, A, W, VA, VAR, PF, energie, flicker (blikanie), napäťové udalosti a THD.
Fluke 1744: Je vybavený funkciami totožnými s modelom Fluke 1743. Okrem týchto funkcií meria model Fluke 1744 naviac taktiež harmonické prúdy a napätia, interharmonické, signály v rozvodnej sieti, nevyváženie a frekvenciu.
Fluke 1745: Progresívny záznamník kvality elektrickej energie IP50 s rovnakými meracími funkciami ako model 1744, naviac displej real-time LCD a 5 hodín zálohovacej doby UPS.
| Vlastnosti výrobku | Fluke 1745 | Fluke 1744 | Fluke 1743 |
| Meranie hlavných parametrov elektrickej energie: V, A, W, VA, VAR, účinníku, energie, flickeru (blikania), napäťových udalostí a THD (celkové harmonické skreslenie) | ● | ● | ● |
| Meranie napäťových a prúdových harmonických až do 50-tej, nevyváženia, frekvencie a signálov v rozvodnej sieti | ● | ● | |
| Odolnosť voči prieniku prachu/vody | IP50 | Krytie IP 65, vodotesné | Krytie IP 65, vodotesné |
| Displej | LED a LCD | LED | LED |
| UPS výdrž preklenutie výpadku siete | 5 hod. | 3 s | 3 s |
| Rozmery (V x Š x H) | 282 x 216 x 74 mm | 170 x 125 x 55 mm | 170 x 125 x 55 mm |
Štandardne dodávané príslušenstvo
- 4 flexibilné prúdové sondy (15A/150A//1500A/3000A) s 2 m káblom
- Software PQ Log
- Kábel rozhranie RS232
- Adaptér RS232-USB
- 4 čierne krokosvorky
- Meracie káble na napätie a napájanie
- Farebná sada na rozpoznanie fáz
- Prenosná brašňa
- Kalibračný certifikát s nameranými hodnotami
- Návod na použitie
- Základné verzie neobsahujú prúdové kliešte
| Power Quality Tools > Three Phase > |
 |
| Fluke 1740 Series Three-Phase Power Quality Loggers Memobox |
|
| Všeobecné dáta | |
| Intrinsic error | Týka sa referenčných podmienok a je garantovaná po dobu dvoch rokov |
| Záruka | 2 roky |
| Rekalibračný interval | Odporúčajú sa 2 roky |
| Qality system | Vyvinuté, navrhnuté a vyrobené v súlade s DIN ISO 9001 |
| Referenčné podmienky | |
| 23 °C ± 2 K; 74 °F ± 2 K , Vm=230 V ± 10%, 50 Hz ± 0.1 Hz alebo 60 Hz ± 0.1 Hz | |
| Fázová sekvencia | L1, L2, L3 |
| Dĺžka intervalu | 10 min. |
| Pripojenie Wye | L1, L2, L3 do N |
| Napájanie | 88 V ... 265 V AC |
| Enviromentálne podmienky | |
| Rozsah pracovnej teploty | -10 °C až 55°C (14 °F až 131°F) |
| Rozsah operačnej teploty | 0 °C až 35°C (32 °F až 95°F) |
| Rozsah Skladovacej teploty | -20 °C až 60°C (-4 °F až 140°F) |
| Rozsah referen4nej teploty | 23 °C ± 2 K (74 °F ± 2 K) |
| Relatívna vlhkosť |
Fluke 1745: Class B2 acc. IEC 60654-1 Fluke 1744/43: Class C2 acc. IEC 60654-1 |
| Typ ochrany |
Fluke 1745: IP50 as per EN 60529 Fluke 1744/1743: IP65 as per EN 60529 |
| Skrinka | Robustná, plneizolovaná skrinka a doplnky |
| Bezpečnosť | IEC/EN 61010-1 600 V CAT III, 300 V CAT IV, pollution degree 2, dvojitá izolácia |
| Typ skúšobného napätia | 5.2 kV rms, 50 Hz / 60 Hz, 5 s |
| EMC | |
| Emission | IEC/EN 61326-1, EN55022 |
| Immunity | IEC/EN 61326-1 |
| Meranie napätia a prúdu | |
| Rozsah vstupu V I P-N | max 480 V AC |
| Rozsah vstupu V I P-P | max 830 V AC |
| Max. preťaženie (napätie) | 1.2 V I |
| Voľba vstupného rozsahu | Pracovným programovaním |
| Pripojenia | P-P alebo P-N, 1- alebo 3-fázový |
| Nominálne napätie V N | <= 999 kV z PTs a pomer |
| Odpor vstupu |
App. 820 kΩ per chan. Lx-N Single phase (L1 or A, L2 or B, L3 or C connected): app. 300 kΩ |
| Intrinsic uncenrtainty | 0.1 % z V I |
| Transformátor napätia | Pomer: <999 kV / V I |
| Výber pomeru | Pracovným programovaním |
| Vstupný prúd s Flexi Setom | |
|
Rozsahy vstupu I I L1 alebo A, |
15 A / 150 A / 1500 A / 3000 A ac |
|
Merací rozsah |
0.75 A … 3000 A ac |
| Intrinsic uncertainty | < 2 % of I I |
| Vplyv pozície | Max. ± 2 % of measured value – for distance conductor to meas. head > 30 mm |
| Stray field influence | < ± 2 A ac for Iext=500 A ac and distance to measuring head > 200 mm |
| Teplotný koeficient | < 0.05 % / K |
| Transformátor prúdu | Pomer <= 999 kA / I I |
| Ratio selection | Pracovným programovaním |
| Pripojenie | 3-phase, 3-phase +N, 2 phase L1 or A and L3 or C (2 W-meter-method) 7 pole connector |
| Vstupný prúd pre svorku | |
| Max. preťaženie | 10 V ac |
| Rozsahy vstupov I I L1 alebo A, L2 alebo B, L3 alebo C, N |
0.5 V nominal (pre I I ) 1.4 Vpeak |
| Intrinsic uncertainty | < 0.3 % of I I |
| Max. preťaženie | 10 V ac |
| Odpor vstupu | App. 8.2 kΩ |
| Transformátor prúdu | Pomer Ω 999 kA / I I |
| Napájacie systémy | Delta, 2-Element Delta, Wye, Single Phase, Split Single Phase |
| Záznamník | |
| Napájanie | |
| Funkčný rozsah | 88 V do 660 V absolútny, 50 Hz / 60 Hz 100 V do 350 V dc Internal fuse: 630 mA T |
| Spotreba energie | 5 Wattov |
| Ride through | Fluke 1745: Internal battery for typ. > 5 hours ride through with intelligent power management Fluke 1743/44: 3 sec Capacitor |
| Fuse |
Power supply fuse can be replaced in service facility only. Supply can be connected in parallel to measuring inputs (up to 660 V) |
| Displej, Indikátory | LED pre status a úrovne napätia Fluke 1745: LC-displej z podsvietením pre napätia, prúd, active power, phase sequence. |
| Pamäť | Kapacita 8 MB Flash-EPROM |
| Intervaly | A function > 12000 intervalov pre > 85 dní z 10 min intervalmi P function > 30000 intervalov pre > 212 dní z 10 min intervalmi |
| Udalosti | 13000 |
| Pamäťový model | lineárny, kruhový |
| Rušenie | RS 232, 9600...115 000 Baud, automatic Baud rate selection, 3-wire communication |
| Rozmery |
Fluke 1745: 282 mm x 216 mm x 74 mm (115in x 88in x 33in) Fluke 1743/1744: 170 mm x 125 mm x 55 mm (69in x 51in x 22in) |
| Váha |
Fluke 1745: približne 3kg Fluke 1744/1743: približne 2 kg |
| Meranie | |
| A/D konvertor | 16 bit, sample rate: 10.24 kHz |
| Anti-aliasing filter | FIR-Filter, f c =4.9 kHz |
| Frekvenčná odozva | Uncertainty < 1 % of Vm for 40 Hz to 2500 Hz |
| Dĺžka intervalu | 1, 3, 5, 10, 30 s, 1, 5, 10, 15, 60 minutes |
|
Spriemerovanie času pre Min/Max hodnoty |
½, 1 mains period, 200 ms,1 , 3 , 5 s |
|
Time base |
Rozlíšenie: 10 ms (na 50 Hz), deviation: 2s/day at 23 °C; 74 °F ± 2 K |
