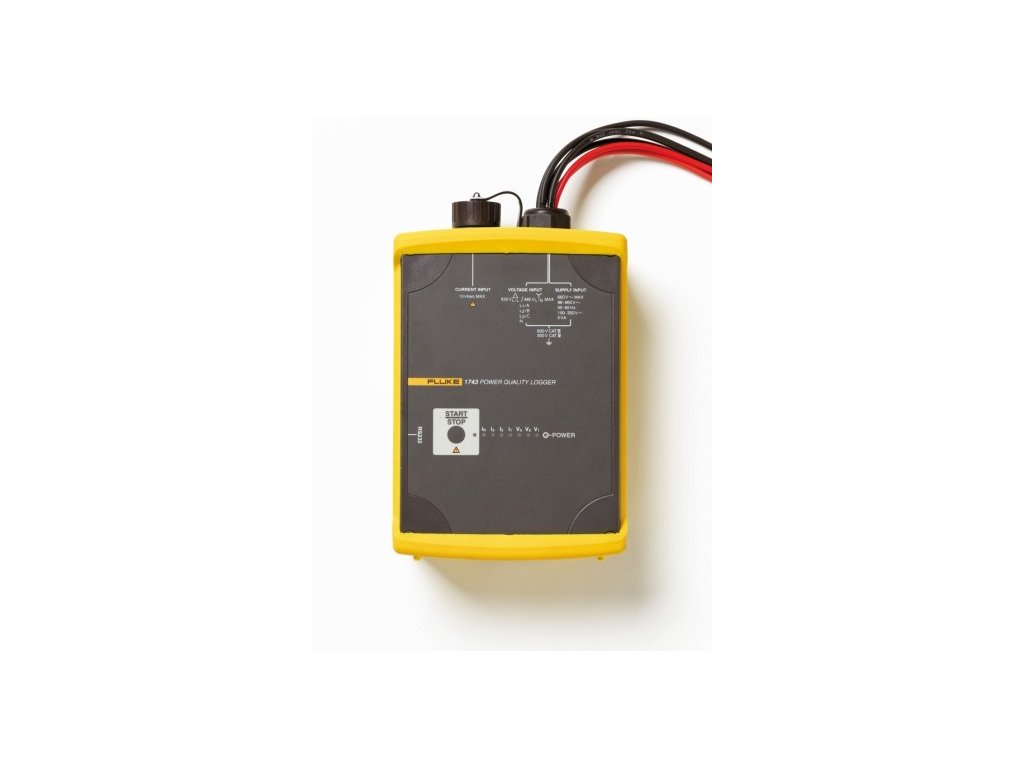

Fluke 1743B - Záznamník kvality elektrickej energie Membox

• Plug and play: Nastavenie je vďaka automatickej detekcii a napájania prúdovej sondy otázkou niekoľkých minút
• Inštalácia do rozvádzača: Kompaktnú, izolovanú skriňu a príslušenstvo je možné ľahko umiestniť do tesných priestorov hneď vedľa vedenia pod prúdom
• Stanovenie základnej príčiny: Software PQ Log, ktorý je súčasťou dodávky, rýchlo analyzuje trendy, vytvára štatistické prehľady a generuje podrobné grafy a tabuľky
• Dlhodobé sledovanie energie: Dáta je možné sťahovať behom záznamu bez jeho prerušenia
• Meranie napätia s jedinečnou presnosťou: Presnosť merania napätia zodpovedá norme IEC61000-4-30, trieda A (0,1 %).
• Rýchle overenie kvality elektrickej energie: Vyhodnotenie kvality elektrickej energie podľa normy EN50160 so štatistickým prehľadom
• Robustný a spoľahlivý: Konštrukcia navrhnutá pre každodenné použitie v teréne, neobsahuje žiadne pohyblivé diely, odolné izolované poúzdro, záruka 2 roky

Záznamníky pre každú oblasť použitia
Prenosné záznamníky kvality elektrickej energie rady Fluke 1740 sú navrhnuté tak, aby umožňovali ľahkú inštaláciu a použitie pri všetkých aplikáciách v rozsahu nízkého a stredného napätia. Pre riešenie základných a pokročilých potrieb záznamu elektrickej energie je možné zvoliť z troch modelov.

Fluke 1743: Vodotesný prístroj s krytím IP65 pre záznam najbežnejších parametrov el. energie, vrátane V, A, W, VA, VAR, PF, energie, flicker (blikanie), napäťové udalosti a THD.

Fluke 1744: Je vybavený funkciami totožnými s modelom Fluke 1743. Okrem týchto funkcií meria model Fluke 1744 naviac taktiež harmonické prúdy a napätia, interharmonické, signály v rozvodnej sieti, nevyváženie a frekvenciu.

Fluke 1745: Progresívny záznamník kvality elektrickej energie IP50 s rovnakými meracími funkciami ako model 1744, naviac displej real-time LCD a 5 hodín zálohovacej doby UPS.

Štandardne dodávané príslušenstvo

• 4 flexibilné prúdové sondy (15A/150A//1500A/3000A) s 2 m káblom
• Software PQ Log
• Kábel rozhranie RS232
• Adaptér RS232-USB
• 4 čierne krokosvorky
• Meracie káble na napätie a napájanie
• Farebná sada na rozpoznanie fáz
• Prenosná brašňa
• kalibračný certifikát s nameranými hodnotami
• Návod na použitie
• Základné verzie neobsahujú prúdové kliešte

Power Quality Tools > Three Phase >

Fluke 1740 Series Three-Phase Power Quality Loggers Memobox

Všeobecné dáta
Intrinsic error	Týka sa referenčných podmienok a je garantovaná po dobu dvoch rokov
Záruka	2 roky
Rekalibračný interval	odporúčajú sa 2 roky
Systém kvality	Vyvinuté, navrhnuté a vyrobené v súlade s DIN ISO 9001
Referenčné podmienky
	23 °C ± 2 K; 74 °F ± 2 K , Vm=230 V ± 10%, 50 Hz ± 0.1 Hz or 60 Hz ± 0.1 Hz
Fázová sekvencia	L1, L2, L3
Dĺžka intervalu	10 minút
Pripojenie Wye	(L1, L2, L3 to N)
Napájanie	88 V až 265 V AC
Enviromentálne podmienky
Rozsah pracovnej teploty	-10 °C až 55°C; 14 °F až 131°F
Rozsah operačnej teploty	0 °C až 35°C; 32 °F až 95°F
Rozsah skladovacej teploty	-20 °C až 60°C; -4 °F až 140°F
Rozsah referenčnej teploty	23 °C ± 2 K; 74 °F ± 2 K
Relatívna vlhkosť	Fluke 1745: Class B2 acc. IEC 60654-1 Fluke 1744/43: Class C2 acc. IEC 60654-1
Skrinka	Robustná, plne izolovaná skrinka a doplnky
Typ ochrany	Fluke 1745: IP50 as per EN 60529 Fluke 1744/1743: IP65 as per EN 60529
Bezpečnosť	IEC/EN 61010-1 600 V CAT III, 300 V CAT IV, pollution degree 2, double insulation
Typ skúšobného napätia	5.2 kV rms, 50 Hz / 60 Hz, 5 s
EMC
Emission	IEC/EN 61326-1, EN55022
Immunity	IEC/EN 61326-1
Meranie prúdu a napätia
Vstupné napätie
Input range V I P-N:	max 480 V AC
Input range V I P-P:	max 830 V AC
Max. preťaženie	1.2 V I
Voľba vstupného rozsahu	Pracovným programovaním
Pripojenia	P-P alebo P-N, 1- alebo 3-fázový
Nominálne napätie V N	<= 999 kV s PTs a ratio
Odpor vstupu	App. 820 kΩ per chan. Lx-N Single phase (L1 or A, L2 or B, L3 or C connected): app. 300 kΩ
Intrinsic uncenrtainty	0.1 % z V I
Transformátor napätia	Pomer: <999 kV / V I
Výber prídelu	Pracovným programovaním
Vstupný prúd s Flexi Setom
Vstupné rozsahy I I L1 alebo A, L2 alebo B, L3 alebo C, N	0.5 V nominal (for I I ) 1.4 Vpeak
Intrinsic uncertainty	< 0.3 % z I I
Max. preťaženie	10 V ac
Odpor vstupu	App. 8.2 kΩ
Transformátor prúdu	Ratio <= 999 kA / I I
Výber pomeru	Pracovným programovaním
Pripojenie	3-fázový, 3-fázový +N, 2 fázový L1 alebo A a L3 alebo C (2 W-metrová metóda) 7 pólový konektor
Vstupný prúd pre svorku
Rozsahy vstupov I I L1 alebo A, L2 alebo B, L3 alebo C, N	0.5 V nominal (pre I I ) 1.4 Vpeak
Intrinsic uncertainty	< 0.3 % z I I
Max. pretaženie	10 V ac
Odpor vstupu	App. 8.2 kΩ
Transformátor prúdu	Pomer Ω 999 kA / I I
Napájacie systémy	Delta, 2-Element Delta, Wye, Single Phase, Split Single Phase
Záznamník
Napájanie
Funkčný rozsah	88 V do 660 V absolútnom, 50 Hz / 60 Hz 100 V do 350 V dc vnútorná poistka: 630 mA T
Spotreba elektrickej energie	5 Wattov
Ride through	Fluke 1745: Vnútorná batéria pre typ. > 5 hours ride through with intelligent power management Fluke 1743/44: 3 sec Capacitor
Fuse	Power supply fuse can be replaced in service facility only. Supply can be connected in parallel to measuring inputs (up to 660 V)
Dispej, indikátory	LEDs for status and voltage levels Fluke 1745: LC-display with backlight for voltage, current, active power, phase sequence.
Pamäť	kapacita 8 MB Flash-EPROM
Intervaly	A function > 12000 intervalov pre > 85 dní z 10 min intervalmi function > 30000 intervalov pre > 212 dní z 10 min intervalmi
Udalosti	13000
Pamätový model	lineárny, kruhový
Rušenie	RS 232, 9600...115 000 Baud, automatic Baud rate selection, 3-wire communication
Rozmery	Fluke 1745: 282 mm x 216 mm x 74 mm (115in x 88in x 33in) Fluke 1743/1744: 170 mm x 125 mm x 55 mm (69in x 51in x 22in)
Váha	Fluke 1745: približne 3 kg Fluke 1744/1743: približne 2 kg
Meranie
A/D konverter	16 bit, rýchlosť vzorkovania: 10.24 kHz
Anti-aliasing filter	FIR-Filter, f c =4.9 kHz
Frekvenčná odozva	Uncertainty < 1 % of Vm for 40 Hz to 2500 Hz
Dĺžka intervalu	1, 3, 5, 10, 30 s, 1, 5, 10, 15, 60 minút
Priemerovanie času pre Min/Max hodnoty	½, 1 mains period, 200 ms,1 , 3 , 5 s
Time base	Rozlíšenie: 10 ms (na 50 Hz), odchylka: 2s/deň na 23 °C; 74 °F ± 2 K
