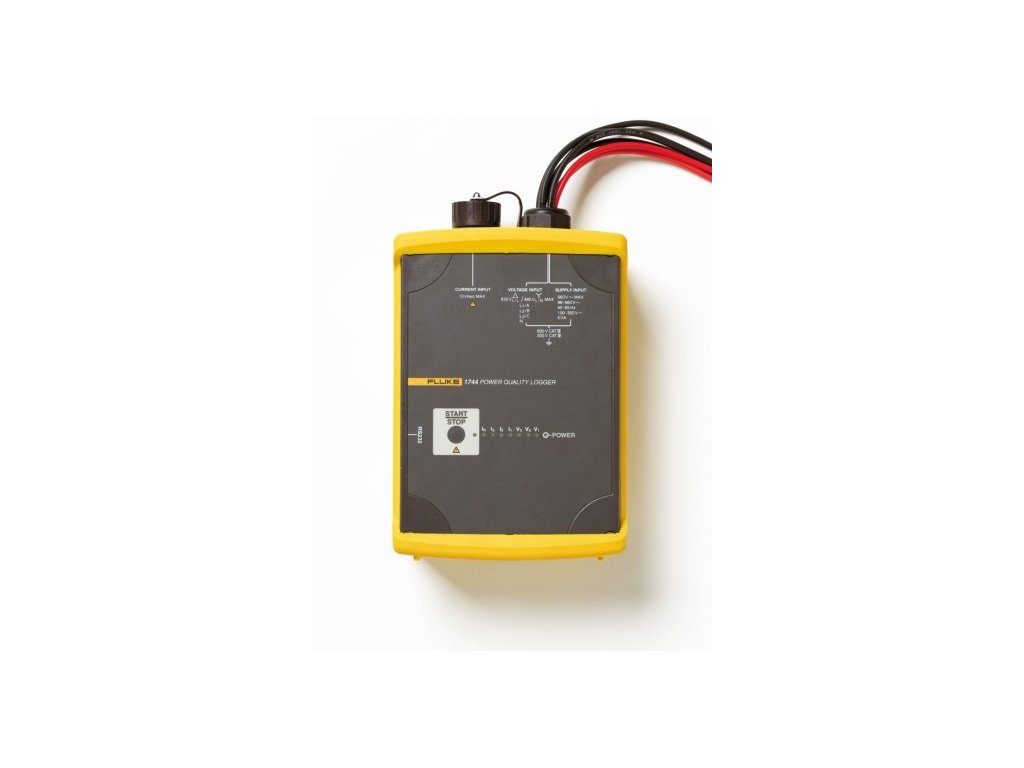

Fluke 1744 - Záznamník kvality elektrickej energie Membox

• Plug and play: Nastavenie je vďaka automatickej detekcii a napájania prúdovej sondy otázkou niekoľkých minút
• Inštalácia do rozvádzača: Kompaktnú, izolovanú skriňu a príslušenstvo je možné ľahko umiestniť do tesných priestorov hneď vedľa vedenia pod prúdom
• Stanovenie základnej príčiny: Software PQ Log, ktorý je súčasťou dodávky, rýchlo analyzuje trendy, vytvára štatistické prehľady a generuje podrobné grafy a tabuľky
• Dlhodobé sledovanie energie: Dáta je možné sťahovať behom záznamu bez jeho prerušenia
• Meranie napätia s jedinečnou presnosťou: Presnosť merania napätia zodpovedá norme IEC61000-4-30, trieda A (0,1 %).
• Rýchle overenie kvality elektrickej energie: Vyhodnotenie kvality elektrickej energie podľa normy EN50160 so štatistickým prehľadom
• Robustný a spoľahlivý: Konštrukcia navrhnutá pre každodenné použitie v teréne, neobsahuje žiadne pohyblivé diely, odolné izolované poúzdro, záruka 2 roky

Záznamníky pre každú oblasť použitia
Prenosné záznamníky kvality elektrickej energie rady Fluke 1740 sú navrhnuté tak, aby umožňovali ľahkú inštaláciu a použitie pri všetkých aplikáciách v rozsahu nízkého a stredného napätia. Pre riešenie základných a pokročilých potrieb záznamu elektrickej energie je možné zvoliť z troch modelov.

Fluke 1743: Vodotesný prístroj s krytím IP65 pre záznam najbežnejších parametrov el. energie, vrátane V, A, W, VA, VAR, PF, energie, flicker (mihotanie svetiel), napäťové udalosti a THD.

Fluke 1744: Je vybavený funkciami totožnými s modelom Fluke 1743. Okrem týchto funkcií meria model Fluke 1744 naviac taktiež harmonické prúdy a napetia, interharmonické, signály v rozvodnej sieti, nevyváženie a frekvenciu.

Fluke 1745: Progresívny záznamník kvality elektrickej energie IP50 s rovnakými meracími funkciami ako model 1744, naviac displej real-time LCD a 5 hodín zálohovacej doby UPS.

Štandardne dodávané príslušenstvo

• 4 flexibilné prúdové sondy (15A/150A//1500A/3000A) s 2 m káblom
• Software PQ Log
• Kábel rozhranie RS232
• Adaptér RS232-USB
• 4 čierne krokosvorky
• Meracie káble na napätie a napájanie
• Farebná sada na rozpoznanie fáz
• Prenosná brašňa
• kalibračný certifikát s nameranými hodnotami
• Návod na použitie
• Základné verzie neobsahujú prúdové kliešte

Power Quality Tools > Three Phase >

Fluke 1740 Series Three-Phase Power Quality Loggers Memobox

Všeobecné dáta Intrinsic error Týka sa referenčných podmienok a je garantovaná po dobu dvoch rokov Záruka 2 roky Rekalibračný interval Odporúčajú sa 2 roky Qality system Vyvinuté, navrhnuté a vyrobené v súlade s DIN ISO 9001 Referenčné podmienky   23 °C ± 2 K; 74 °F ± 2 K , Vm=230 V ± 10%, 50 Hz ± 0.1 Hz alebo 60 Hz ± 0.1 Hz Fázová sekvencia L1, L2, L3 Dĺžka intervalu 10 min. Pripojenie Wye L1, L2, L3 do N Napájanie 88 V ... 265 V AC Enviromentálne podmienky Rozsah pracovnej teploty -10 °C až 55°C (14 °F až 131°F) Rozsah operačnej teploty 0 °C až 35°C (32 °F až 95°F) Rozsah Skladovacej teploty -20 °C až 60°C (-4 °F až 140°F) Rozsah referen4nej teploty 23 °C ± 2 K (74 °F ± 2 K) Relatívna vlhkosť Fluke 1745: Class B2 acc. IEC 60654-1 Fluke 1744/43: Class C2 acc. IEC 60654-1 Typ ochrany Fluke 1745: IP50 as per EN 60529 Fluke 1744/1743: IP65 as per EN 60529 Skrinka Robustná, plneizolovaná skrinka a doplnky Bezpečnosť IEC/EN 61010-1 600 V CAT III, 300 V CAT IV, pollution degree 2, dvojitá izolácia Typ skúšobného napätia 5.2 kV rms, 50 Hz / 60 Hz, 5 s EMC Emission IEC/EN 61326-1, EN55022 Immunity IEC/EN 61326-1 Meranie napätia a prúdu Rozsah vstupu V I P-N max 480 V AC Rozsah vstupu V I P-P max 830 V AC Max. preťaženie (napätie) 1.2 V I Voľba vstupného rozsahu Pracovným programovaním Pripojenia P-P alebo P-N, 1- alebo 3-fázový Nominálne napätie V N <= 999 kV z PTs a pomer Odpor vstupu App. 820 kΩ per chan. Lx-N Single phase (L1 or A, L2 or B, L3 or C connected): app. 300 kΩ Intrinsic uncenrtainty 0.1 % z V I Transformátor napätia Pomer: <999 kV / V I Výber pomeru Pracovným programovaním Vstupný prúd s Flexi Setom Rozsahy vstupu I I L1 alebo A, L2 alebo B, L3 alebo C, N 15 A / 150 A / 1500 A / 3000 A ac Merací rozsah 0.75 A … 3000 A ac Intrinsic uncertainty < 2 % of I I Vplyv pozície Max. ± 2 % of measured value – for distance conductor to meas. head > 30 mm Stray field influence < ± 2 A ac for Iext=500 A ac and distance to measuring head > 200 mm Teplotný koeficient < 0.05 % / K Transformátor prúdu Pomer <= 999 kA / I I Ratio selection Pracovným programovaním Pripojenie 3-phase, 3-phase +N, 2 phase L1 or A and L3 or C (2 W-meter-method) 7 pole connector Vstupný prúd pre svorku Max. preťaženie 10 V ac Rozsahy vstupov I I L1 alebo A, L2 alebo B, L3 alebo C, N 0.5 V nominal (pre I I ) 1.4 Vpeak Intrinsic uncertainty < 0.3 % of I I Max. preťaženie 10 V ac Odpor vstupu App. 8.2 kΩ Transformátor prúdu Pomer Ω 999 kA / I I Napájacie systémy Delta, 2-Element Delta, Wye, Single Phase, Split Single Phase Záznamník Napájanie Funkčný rozsah 88 V do 660 V absolútny, 50 Hz / 60 Hz 100 V do 350 V dc Internal fuse: 630 mA T Spotreba energie 5 Wattov Ride through Fluke 1745: Internal battery for typ. > 5 hours ride through with intelligent power management Fluke 1743/44: 3 sec Capacitor Fuse Power supply fuse can be replaced in service facility only. Supply can be connected in parallel to measuring inputs (up to 660 V) Displej, Indikátory LED pre status a úrovne napätia Fluke 1745: LC-displej z podsvietením pre napätia, prúd, active power, phase sequence. Pamäť Kapacita 8 MB Flash-EPROM Intervaly A function > 12000 intervalov pre > 85 dní z 10 min intervalmi P function > 30000 intervalov pre > 212 dní z 10 min intervalmi Udalosti 13000 Pamäťový model lineárny, kruhový Rušenie RS 232, 9600...115 000 Baud, automatic Baud rate selection, 3-wire communication Rozmery Fluke 1745: 282 mm x 216 mm x 74 mm (115in x 88in x 33in) Fluke 1743/1744: 170 mm x 125 mm x 55 mm (69in x 51in x 22in) Váha Fluke 1745: približne 3kg Fluke 1744/1743: približne 2 kg Meranie A/D konvertor 16 bit, sample rate: 10.24 kHz Anti-aliasing filter FIR-Filter, f c =4.9 kHz Frekvenčná odozva Uncertainty < 1 % of Vm for 40 Hz to 2500 Hz Dĺžka intervalu 1, 3, 5, 10, 30 s, 1, 5, 10, 15, 60 minutes Spriemerovanie času pre Min/Max hodnoty ½, 1 mains period, 200 ms,1 , 3 , 5 s Time base Rozlíšenie: 10 ms (na 50 Hz), deviation: 2s/day at 23 °C; 74 °F ± 2 K
