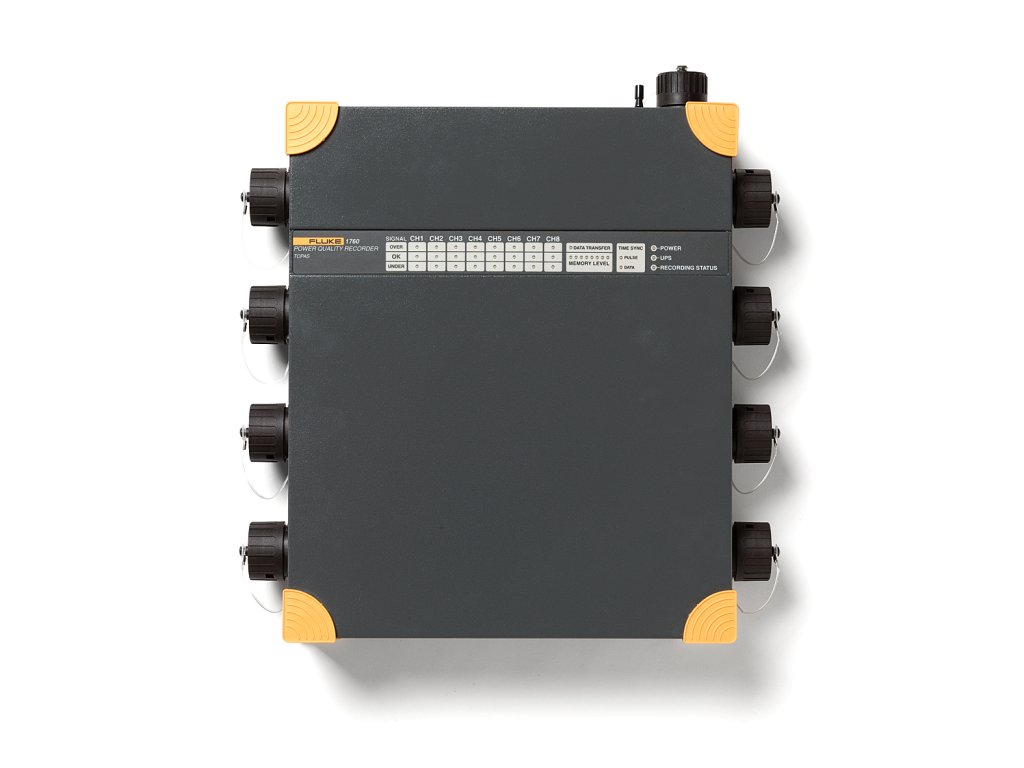

    Fluke 1760 Basic - Základný záznamník kvality elektrickej energie Topas

    Značka: Fluke



    Presnosť vyhovuje triede A pre najnáročnejšie testy kvality elektrickej energie

    Trojfázový záznamník kvality el. energie Fluke 1760 naplno odpovedá norme IEC 61000-4-30 triedy A na progresívnu analýzu kvality el. energie a konzistentné skúšanie zhody. Tento analyzátor kvality elektrickej energie je určený na analýzu rozvodových a priemyslových energetických distribučných systémov v stredno a nízkonapäťových sieťach a poskytuje dostatočnú flexibilitu na prispôsobenie prahov, algoritmov a výberu meraní. Záznamník 1760 zachytáva najucelenejšie podrobnosti užívateľom stanovených parametrov.

    Aplikácie:
    Podrobný rozbor porúch – Vysokorýchlostné analýzy prechodových javov a odhalenie hlavnej príčiny zlyhania zariadenia pre obmedzenie ďalšieho výskytu a preventívnu údržbu. Možnosť voľby rýchlych prechodových javov s rozsahom merania 6 000V umožňuje zachytenie veľmi krátkych impulzov, ako sú napríklad údery blesku.
    Dodržanie požiadaviek kvality služieb triedy A – Overenie kvality dodávanej elektrickej energie na vstupnej prípojke. Vďaka zhode s požiadavkami s triedou A prístroj Fluke 1760 umožňuje nezpochybnitelné overenie.
    Korelácie udalostí na niekoľkých miestach – Pomocou časovej synchronizácie GPS majú užívatelia možnosť rýchlo zistiť, kde došlo k poruche, buď vovnútri, alebo mimo zariadenia.
    Galvanické oddelenie a DC väzba – Umožňuje kompletné meranie v nepodobných energetických systémoch. Napríklad je možné riešiť problémy systémov UPS súčasným zaznamenáváním napätia batérie a výstupného výkonu.
    Rozbory kvality elektrickej energie a elektrickej záťaže – Hodnotenie základnej kvality elektrickej energie na overenie kompatibility s dôležitými systémami pred inštaláciou a overenie kapacity elektrického systému pred zvýšením záťaže.



    Položka bola vypredaná…
    Dostupnosť Opýtajte sa
    Možnosti doručenia
    Kód: 2630732
    €19 848,51 €16 137 bez DPH
    Fluke 1760 Basic - Základný záznamník kvality elektrickej energie Topas
    Značka: Fluke
    Fluke 1760 - Záznamník kvality elektrickej energie Topas;Fluke 1760 - Záznamník kvality elektrickej energie Topas;Fluke 1760 - Záznamník kvality elektrickej energie Topas
    Cena od
    Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
    Doprava zadarmo
    pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
    Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.
    Široké možnosti
    platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
    Tovar skladom odosielame v deň objednávky (do 13:00)
    Tovar skladom
    odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
    Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.
    Servis a kalibrácia
    teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.

    Trojfázový záznamník kvality elektrickej energie

    • Úplná zhoda s požiadavkami triedy A: Umožňuje testovanie podľa najprísnejšej medzinárodnej normy IEC 61000-4-30, triedy A.
    • Synchronizácia času pomocou GPS: Umožňuje presnú koreláciu dát s udalosťami, alebo dátovými sadami z iných prístrojov.
    • Pružné a naplno nastavitelné prahy a merítka: Umožňuje užívateľovi presne určiť konkrétne problémy prostredníctvom definície podrobných kritérií detekcie a zaznamenávania porúch.
    • Zdroj neprerušiteľného napájania (40 min): Nikdy nepremeškátee dôležité udalosti - zaznamenáva sa začiatok a koniec prerušení a výpadkov a napomáha tak pri stanovovaní príčiny.
    • Zachytenie krivky priebehov 10 MHz, 6 000 Všp: Súži k získaniu podrobného obrazu sebekratšej udalosti.
    • Dátová pameť 2 GB: Umožňuje podrobný simultánny záznam mnohých parametrov energie po dlhých časových úsekoch.
    • Dodáva sa vrátane rozsiahleho softwaru: Software poskytuje diagramy trendov pre analýzu hlavnej príčiny, statistické zhrnutia, písanie správ a sledovanie dát v reálnom čase v režime online.
    • Plug and play: Umožňuje rýchle nastavenie s automatickou detekciou čidiel; čidlá sú napájané prístrojom, takže nieje nutné používať batérie.
    • Robustná konštrukcia pre použitie v teréne: Izolovaná skriňa a tuhá konštrukcia bez pohyblivých dielov umožňuje spoľahlivé testovanie takmer za ľubovolných podmienok.



    Môžete si vybrať z troch modelov prístroja Fluke 1760:

    Vlastnosti výrobku Fluke 1760 Basic Fluke 1760TR Basic Fluke 1760 Fluke 1760TR
    Štatistika kvality elektrickej energie podľa normy EN50160 ● ● ● ●
    Zoznam napäťových udalostí (poklesy, prekmity a prerušnia) ● ● ● ●
    Súvislý záznam:
    Napätia ● ● ● ●
    Prúdu ● ● ● ●
    Výkonu  ● ● ● ●
    Účinníku ● ● ● ●
    kWh ● ● ● ●
    Flicker (mihotanie svetiel) ● ● ● ●
    Nevyváženie sústavy ● ● ● ●
    Frekvencie ● ● ● ●
    Napäťových a prúdových harmonických až do 50tej/interharmonických ● ● ● ●
    THD (celkové harmonické skreslenie) ● ● ● ●
    Riadiacich signálov v rozvodnej sieti ● ● ● ●
    Spúšťané záznamy ● ● ● ●
    Režim online (osciloskop, prechodové javy a udalosti) ● ● ● ●
    Rýchla analýza prechodových javov do 10 MHz   ●   ●
    4, 600V napäťové sondy     ● ●
    4 flexibilné dvojrozsahové prúdové sondy (1 000 A / 200 A (st))     ● ●
    Prijímač pre synchronizáciu času GPS     ● ●
    Pamäť Pamäť Flash 2 GB



    Štandardne dodávané príslušenstvo

    • Interná pamäť Flash 2 GB
    • Software pre PC na CD
    • Kábel Ethernet na priame pripojenie k PC
    • Sieťový kábel
    • Návod na použitie hardwaru a softwaru
    • Prenosná brašňa
    • Základné verzie neobsahujú prúdové kliešte
    Power Quality Tools   >   Three Phase   >
    Fluke 1760 Three-Phase Power Quality Recorder Topas
    Preľad meracích funkcii
    Štatistické hodnotenie

    Štatistika kvality elektrickej energie podľa EN50160 a DISDIP

    Obrazové plochy ako ITIC, CEBEMA, ANSI
    Zoznam udalostí

    Pády, rasty a vyrušenia sú detekované a ukladané v zoznamé udalostí.

    Also any trigger which fires generates an event added to this list.

    Zoznam udalostí ukazuje presný čas udalosti a aj trvanie a rozsah. Triedenie podľa niekoľkých atribútov týchto udalostí je možné si vybrať.

    RMS values, transients and fast transients can be stored if a trigger fires.
    Nepretržité nahrávanie

    Fluke 1760 nahráva rms hodnoty spolu so zodpovedájucim minimom a maximom pre napätie a prúd, el. energiu P, Q, S,

    Power Factor, kWh, Flicker, Unbalance, Frekvenciu, Harmonics/Interharmonics

    Priebežne s plynúcou časovým zoskupením: Deň, 10 min,

    Free Interval, e.g.: 15 min, 2h
    Spustené nahrávania
    rms

    Zoskupujúci čas je nastavitelný medzi 10 ms (1/2 cyklu), 20ms (1 cyklu), 200ms (10/12 cyklu) alebo 3 sec (150/180 cyklu).

    Výpočet rms hodnôt, Harmonics a Interharmonics sa vykonáva v synchronizácii z el. frekvenciou.

    Základné zoskupovanie pre harmonics a interharmonics je 200 ms.
    Osciloskop Vzorkovacia frekvencia je 10.24 kHz pre všetkých 8 kanálov
    Rýchle prechody Vzorkovacia frekvencia je nastavitelná z 100kHz do 10 MHz pre kanály 1-4 FFT rýchlych prechodov.
    Mains Signalling Fázy a N-vodič, Napätie a prúdy
    Online mód Variabilná obnovovacia frekvencia. Táto funkcia umožňuje overovanie nástrojových nastavení a poskytuje rýchly prehľad o osciloskopu, prechodových javov a udalostí.
    Všeobecné dáta
    Intrinsic uncertainty Týka sa referenčných podmienok a je garantovaná po dobu dvoch rokov.
    Quality system Vyvinuté, navrhnuté a vyrobené v súlade s ISO 9001: 2000

    Enviromentálne podmienky
    Rozsah operačnej teploty 0 °C až +50 °C; 32 °F až +122 °F
    Rozsah pracovnej teploty -20 °C až +50 °C; -4 °F až +122 °F
    Skladovacia teplota 20 °C až +60 °C; -4 °F až 140 °F
    Referenčná teplota 23 °C ± 2 K; 74 °F ± 2 K
    Klimatická trieda B2 (IEC 654-1), -20 °C to +50 °C; -4 °F to +122 °F
    Max. nadmorská výška

    2000 m: max. 600 V CAT IV * , power supply: 300 V CAT III 5000 m: max 600 V CAT III * , power supply: 300 V CAT II

    * Závisí od senzoru
    Referenčné podmienky
    Teplota prostredia 23 °C ± 2 K ; 74°F ± 2 K
    Zdroj 230 V ± 10 %
    Power frequency 50 Hz / 60 Hz
    Signál Uvedené vstupné napätie U din
    Priemerovanie 10 min. intervaly
    Skrinka izolovaná, plastová robustná skrinka
    EMC
    Emission Trieda A podľa IEC/EN 61326-1
    Immunity IEC/EN 61326-1
    Zdroj energie
    Rozsah

    AC: 83 V až 264 V, 45 až 65 Hz

    DC: 100 V až 375 V
    Bezpečnosť

    IEC/EN 61010-1 druhá edícia

    300 V CAT III
    Spotreba energie max. 54VA
    Balenie batérii

    NIMH, 7.2 V, 2.7 Ah

    V prípade zlyhania zdroja energie, vnútorná batéria poskytne energiu po dobu max. 40 minút. Potom, v prípade vybitia, Fluke 1760 sa vypne a pokračuje v meraní s poslednými nastaveniami v momente ako získa prúd. Batéria može byť nahradéná užívatelom.
    Displej
    LED indikátory pre status 8 kanálov, fázové sekvencovanie, zdroj energie (mains alebo akumulátor), využitie pamäte, časová synchronizácia a dátový prenos
    Power LED

    Trvalé svetlo: Normálne napájanie z elektrickej siete

    OFF: cez vnútorný akumulátor v prípade zlyhania napájania
    Kanálové LEDy 3 farebné LEDy na kanál pre: stav preťaženia, under load, úroveň signálu vo menovitom rozsahu
    Pamäť dát 2 GB Flash memory, závisiac od modelu
    Pamäťový model Lineárny
    Rozhranie Ethernet (100MB/s), kompatibilné z Windows® 98/ME/NT/2000/XP RS 232, externý modem cez RS 232
    Baud frekvencia pre RS 232 9600 Baud až 115 kBaud
    Rozmery 325 mm x 300 m x 65 mm; 2.8 x 11.8 x 2.6 in.
    Hmotnosť približne 4.9 kg; 10.8 lbs. (bez doplnkov)
    Záruka 2 roky
    Kalibračný interval odporúča sa 1 rok pre triedu A, inak 2 roky
    Signal Conditioning
    Rozsah pre 50 Hz systémy 50 Hz ± 15 % (42.5 Hz to 57.5 Hz)
    Rozsah pre 60 Hz systémy 60 Hz ± 15 % (51 Hz to 69 Hz)
    Rozlíšenie 16 ppm
    Vzorkovacia frekvencia pre 50 Hz energickú frekvenciu 10.24 kHz, Vzorkovacia frekvencia je synchronizovaná s frekvenciou siete.
    Nepresnosť pre merania frekvencii < 20 ppm
    Nepresnosť vnútorných hodín < 1s / day
    Merací interval
    Aggregation of the interval values as per IEC 61000-4-30 Class-A
    Min/Max hodnoty Half cycle, e.g.: 10 ms rms values at 50Hz
    Prechodné Vzorkovacia frekvencia 100 kHz až 10 MHz pre každý kanál
    Harmonics Podľa IEC 61000-4-7:2002: 200 ms
    Flicker Podľa EN 61000-4-15:2003: 10 min (Pst), 2 h (Plt)
    Meracie vstupy
    Počet vstupov 8 galvanicky izolovaných vstupov pre meranie prúdu a napätia
    Bezpečnosť senzorov do 600 V CAT IV, závisiac od senzoru
    Základná bezpečnosť 300 V CAT III
    Menovité napätie 100 mV
    Rozsah (Vrcholná hodnota) 280 mV
    Preťažiteľnosť (rms)
    		 1000 V, nepretržite
    Rýchlosť stúpania napätia max. 15 kV / µs
    Odpor vstupu 1 MΩ
    Vstupná kapacitácia 5 pF
    Vstupný filter

    Každý kanál je vybavený pasívným low-pass filterom, anti-aliasing filterom a 16-bitovým A/D konverterom. All channels are sampled synchronously with a common quartz-controlled clock pulse.

    Filtery chránia pred prechodmi napätia a limitujú vzostup signálu, redukujú vysokofrekvenčné konponenty a hlavne noise voltage nad polovicou vzorkovacej frekvencie A/D konvertoru podľa 80 dB, čím sa dosiahnú veľmi malé chyby merania vo výnimočne veľkom rozsahu amplitúdy. To platí aj v extrémnych prevádzkových podmienkach, ako sú prechodové napätia na výstupe meniča.
    Nepresnosť
    Nepresnosť a referenčné podmienky
    Uncertainty including the voltage sensors is in compliance with IEC 61000-4-30 Class-A. All voltage sensors are suitable for DC up to 5 kHz
    Zo senzorom 1000 V 0,1% na Udin = 480 V and 600 V P-N
    Senzor 600 V 0,1% at Udin = 230 V P-N
    Intrinsic uncertainty for harmonics Trieda I podľa EN 61000-4-7:2002
    Referenčné podmienky

    23 °C ± 2 K < 60 % rH; 74 °F ± 2 K < 60 % rH

    Zahriaty nástroj > 3h

    Zdroj energie: 100 V do 250 V ac
    Temperature drift 100 ppm / K
    Starnutie < 0.05 % / rok
    Common mode rejection 100 dB na 50 Hz
    Temperature drift Zmena rozšírenia cez teplotu: < 0.005 %/K
    Starnutie Zmena rozšírenia pre starnutie: < 0.04 %/year
    Hluk Noise voltage, input short-circuited: < 40 µV
    DC ± (0.2% rdg + 0.1% senzor)
