Fluke 190M Scopemeter - 2 alebo 4 kanály
Scopemeter Fluke 190M-2 a Fluke 190M-4 je prenosný merací prístroj, ktorý spája osciloskop a multimeter do jedného odolného prístroja napájaného z batérie.
Jedinečný prístroj so šírkou pásma 200 MHz a rozsahom do 1000V. Dokáže pracovať ako multimeter, osciloskop alebo záznamník. Nápajanie z batérie alebo elektrickej siete. Vstupy sú navzájom izolované.

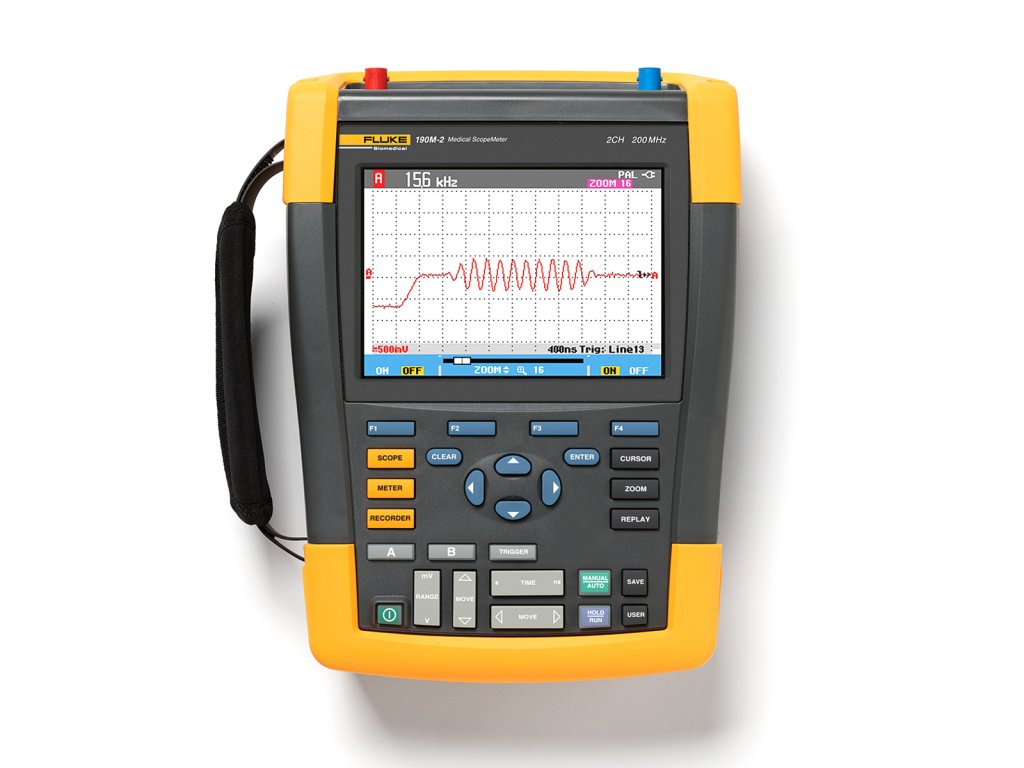

- Fluke 190M-2 má dva osciloskopické kanály a jeden DMM vstup

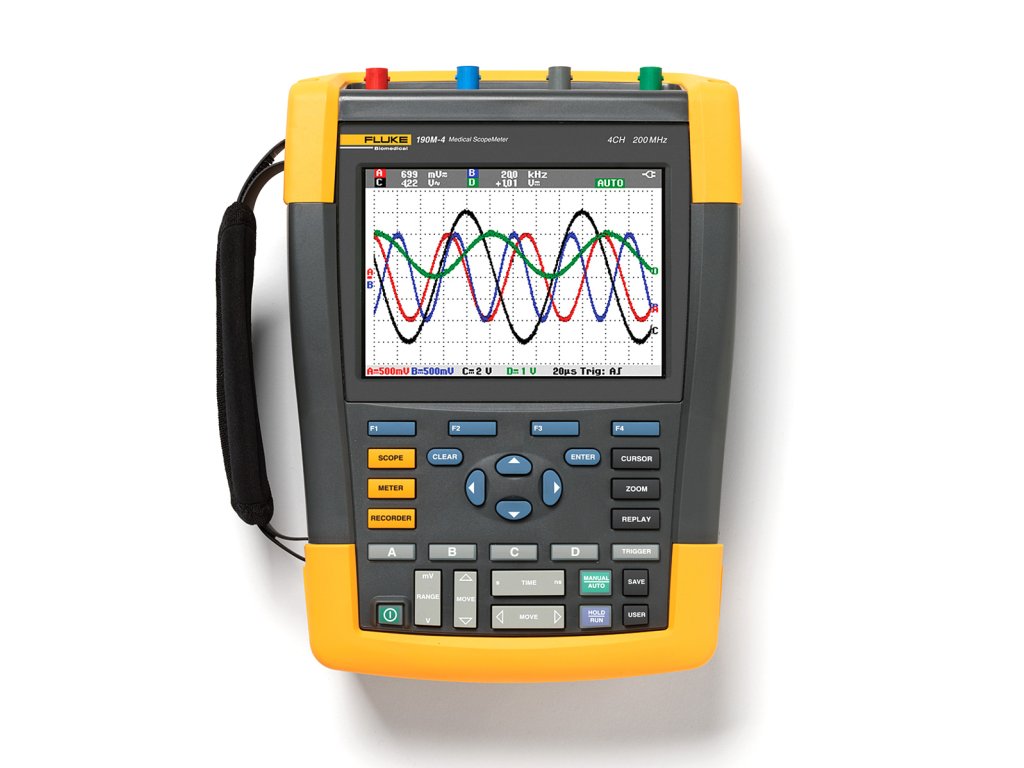

- Fluke 190M-4 má štyri osciloskopické kanály
Automaticky ukladá 100 obrazoviek do pamäte, dokáže sa vrátiť do histórie a prezerať signál.
Trendplot™ Recording - pracuje ako bezpapierový záznamník
ScopeRecord™ Roll mode - pomalobežný osciloskop
Digitálny dosvit, matematická analýza
Pokročilé spúšťanie
1000V na kanál
Galvanicky oddelené kanály
Obsah balenia:
- 190M - Scopemeter
- Sondy VPS410-x dva alebo štyri kusy podľa modelu (červená, šedá modrá, zelená)
- Nabíjačka EBC290
- Kufrík C290
- Meracie šnúry TL175 - len 190M-2
- Li-Ion batéria
- Program SW90W Fluke View - úplná verzia

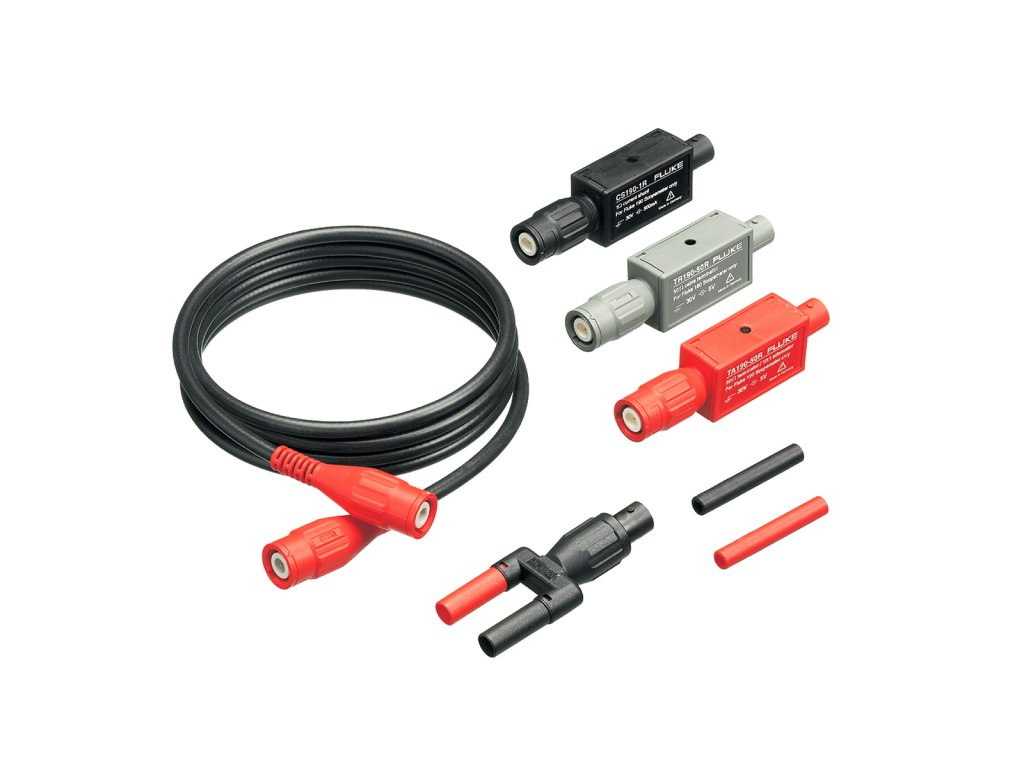

- BNC bočník 1Ω
- 50Ω BNC terminátor
- 10:1 útlmový článok 50Ω
- BNC kábel
- Redukcia BNC-4mm
- 4mm spojky
Medcope - Fluke Medical Scopemeter
| Ociloskop - Vertikál | ||
| Typ | 190M-2 | 190M-4 |
| Počet kanálov | 2 + DMM | 4 |
| Šírka pásma | 200 MHz | 200 MHz |
| Zapojenie | izolované kanály, plávajúce | |
| Väzba vstupu | AC alebo DC | |
| Citlivosť | 2 mV až 100 V na dielik | |
| Frekvenčný filter do | 20 kHz, 20 MHz alebo celé pásmo | |
| Vstupné napätie | CAT III 1000 V/CAT IV 600 V | |
| Impedancia vstupov | 8 bitov | |
| Vertikálne rozlíšenie | 1 MΩ ± 1 %/14 pF ± 2 pF | |
| Osciloskop - Horizontál | ||
| Maximálne vzorkovanie | 2.5 GS/s | 2.5 GS/s / 1.25 GS/s |
| Dĺžka záznamu | 10000 vzoriek na kanál alebo 30000 vzoriek na kanál v režime ScopeRecord® |
|
| Časová základňa | 2 ns/div do 4 s/div | |
| Multimeter | ||
| Vstup | 4 mm banániky izolovaný kanál |
BNC vstupy |
| Odčítanie | jeden kanál | max. 4 kanály |
| Impedancia vstupu | 1 MΩ ± 1 %/14 pF ± 2 pF | |
| Meria | napätie DC, AC prúd cez kliešte odpor test diód prepískavanie |
napätie DC, AC prúd cez kliešte |
| Záznam, vyhodnocovanie | ||
| Replay | automaticky ukladá 100 obrazoviek | |
| Fourierová transformácia | FFT analýza frekvenčného spektra | |
| Vyhodnotenie | vizuálne porovnanie priebehov automatické vyhodnotenie dobrý / zlý |
|
| Kurzory | horizontálne alebo vertikálne | |
| Mechanické | ||
| Krytie | IP51 | |
| Odolnosť | Nárazy 30 g, Vibrácie 3 g - MIL-PRF-28800F Trieda 2 | |
| Displej | 320 × 240 bodov | |
| Batéria | BP290 2400 mAh | BP291 4800 mAh |
| Napájanie | priložený sieťový adaptér BC190 | |
Fluke 190M2, 190M4 ScopeMeter 190 Series II, Fluke 190M-2 MedScope, Fluke Biomedical 190M-4 MedScope, Fluke Medical Scopemeter
4101148 190M-2 MedScope Medical ScopeMeter 2 Channel
4115804 190M-4 MedScope Medical ScopeMeter 4 Channel
Pod značkou Tektronix TEK THS3000 sú osciloskopy pomenované nasledovne:
THS3014 100 MHz, 2.5 GS/s, 4-channel handheld oscilloscope
THS3014-TK 100 MHz, 2.5 GS/s, 4-channel handheld oscilloscope with travel kit
THS3024 200 MHz, 5 GS/s, 4-channel handheld oscilloscope
THS3024-TK 200 MHz, 5 GS/s 4-channel handheld oscilloscope with travel kit
