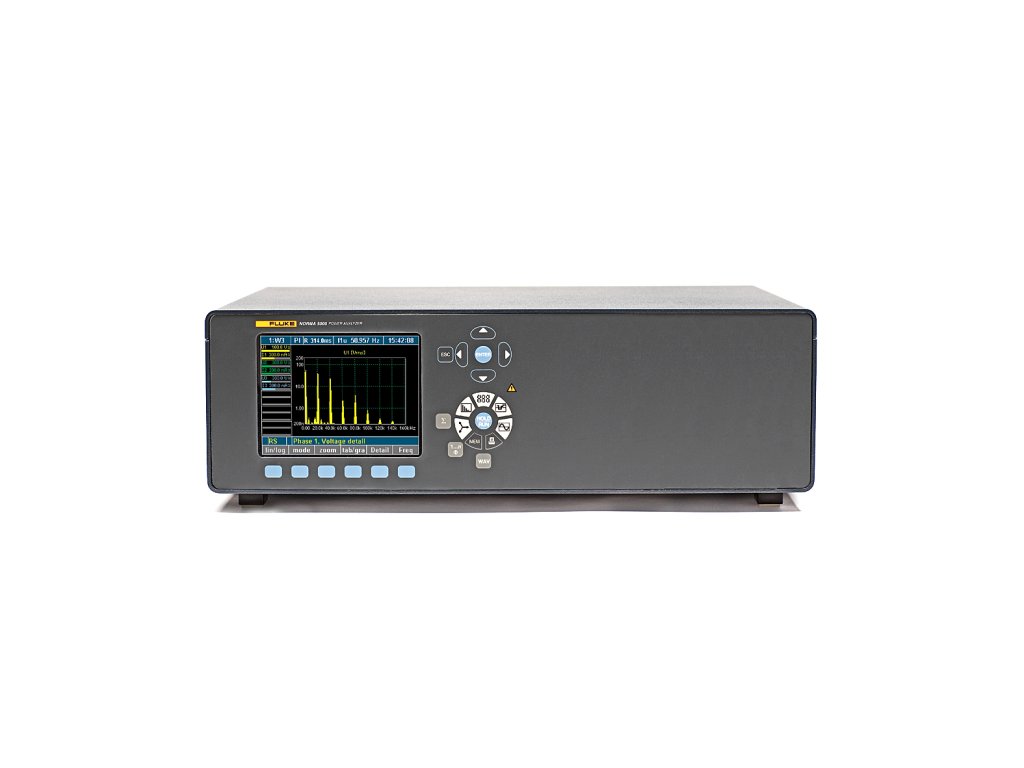

Fluke Norma 5000 - Trojfázový analyzátor výkonu

Fluke Norma 4000: Trojfázový analyzátor elektrickej energie Fluke Norma 4000 je ideálnym prístrojom pre testovanie v teréne, ktorý sa vyznačuje jednoduchou obsluhou a neprekonatelným pomerom cena/výkon. Funkcia a vybavenie: 1 až 3 moduly pre fázy, 5,7" / 144 mm farebný displej, analýza harmonických, režim scope, zobrazenie vektorového diagramu, funkcia záznamu, počítačový software Fluke NormaView a rozšíriteľná dátová pamäť RAM s kapacitou 4 MB.

Fluke Norma 5000: Šesťkanálový analyzátor elektrickej energie pre dva trojfázové systémy Fluke Norma 5000 disponuje najširším frekvenčným pásmom na trhu, čo z neho robí ideálny prostriedok na testovanie a analýzu pri konštrukcii frekvenčných konvertorov a osvetlovacieho zariadenia. Funkcie a vybavenie: 3 až 6 modulov pre fázy, volitelná interná tlačiareň (plus všetky vyššie uvedené funkcie, ktorými je vybavený model Fluke Norma 4000).

• Vďaka svojmu kompaktnému designu je prístroj ľahko prenosný a nenáročný na miesto
• Jednoduché užívatelské rozhranie zaisťuje jednoduchú a intuitívnu obsluhu
• Rôzne štandardné konfigurácie umožňujú užívateľovi vybrať presne tie funkcie, ktoré potrebuje pre svoju konkrétnu aplikáciu
• Súčasný paralelný záznam všetkých fáz umožňuje presne sledovať dynamické udalosti všetkých fáz v presne rovnakom časovom momente
• Všetky vstupy sú galvanicky izolované, aby v žiadnych aplikáciách nedochádzalo k skratom
• Kompletná analýza vďaka meraní napätia, prúdu a harmonických výkonu až do 40-tej harmonickej
• Kompletné analytické funkcie ako rýchla Fourierova transformačná analýza (FFT), vektorový diagram a digitálny osciloskop (DSO) sú v základnej výbave prístroja
• Užívateľom volitelná priemerná doba – od 15 ms do 3 600 ms – pre dynamické merania.
• Namerané hodnoty možno uložiť do vstavanej pamäte s kapacitou 4 MB (rozšíritelná až na 128 MB).
• Rýchle a ľahké pripojenie k počítaču – RS232 a USB nájdete v štandardnom vybavení; volitelné IEEE488, Ethernet, alebo USB2.0
• Procesné rozhranie PI1 na meranie točivého momentu a rýchlosti pomocou externých čidiel plus štyri analógové výstupy pre ľahké použitie na motoroch a pohonoch
• Vzorkovacia rýchlosť 341 kHz, alebo 1 MHz pre detailnú analýzu signálu
• Frekvenčné pásmo od DC do 3 MHz / 10 MHz pre spoľahlivé a presné meranie
• Počítačový software Fluke NormaView pre sťahovanie dát, analýzu a tvorbu protokolov

Fluke N5K

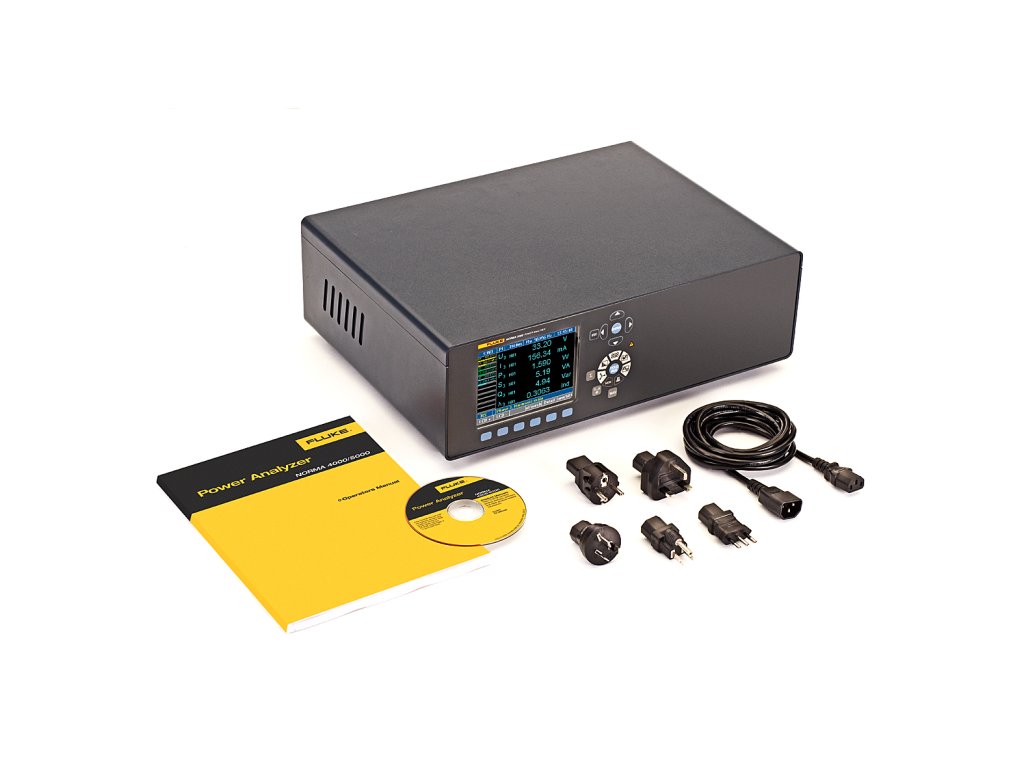

Štandardne dodávané príslušenstvo

• Napájací kábel
• Rozhranie RS232
• USB adaptér na sťahovanie dát
• PC software Fluke NormaView
• Užívateľská príručka
• Atest, kalibračné hodnoty

Fluke Norma High Precision Power Analyzers

Power Phases The Fluke Norma 4000 Power Analyzer can be equipped with up to three power phases and the Fluke Norma 5000 Power Analyzer can be equipped with up to six power phases. Users can select the power phase best suited for their application. Specifications vary depending on the model of the power phase. Each modular plug-in power phase consists of a voltage and a current measurement channel. Each measuring channel is available for each basic unit, however only one kind of channel can be used per unit. Check standard configurations. Power Phase Overview

Všeobecné špecifikácie
Počet fáz
Fluke Norma 4000	1 až 3
Fluke Norma 5000	3, 4 alebo 6
Váha
Fluke Norma 4000	Približne 5 kg (11 lb.)
Fluke Norma 5000	Približne 7 kg (15 lb.)
Rozmery
Fluke Norma 4000	150 mm x 237 mm x 315 mm (5.9 in x 9.3 in x 12.4 in)
Fluke Norma 5000	150 mm x 447 mm x 315 mm (5.9 in x 17.6 in x 12.4 in)
On-board Printer
Fluke Norma 4000	Nie
Fluke Norma 5000	Ano (Voliteľný)
Displej	Color, 5.7“ / 144 mm - 320 x 240 pixel Osvetlenie pozadia vybrané používateľom a kontrast
Šírka	dc do 3MHz alebo dc do 10MHz, závisí od vstupného modulu
Základná presnosť	0.2%, 0.1% alebo 0.03%, závisí od vstupného modulu
Vzorkovacia frekvencia	0.33 MHz alebo 1 MHz, závisí od vstupného modulu
Rozsah vstupného napätia	0.3 V do 1000 V
Rozsah vstupného prúdu (priamy, nie cez shunt)	0.03 mA a6 20 A, závisí od vstupného modulu
Pamäť pre konfigurácie	4 MB
Pamäť pre nastavenia	0.5 MB
Fast Fourier Transformation (FFT)	Do 40-tich harmonických
RS232/USB rozhranie	Štandartné
PI1 Process interface (8 analog/impuls vstupy a 4 analogové výstupy)	Volitelné
IEEE 488.2/GPIB interface (1 MBit/s Ethernet / 10 MBit/s alebo 100 MBit/s)	Volitelné
Fluke NormaView PC software (pre stahovanie sát, analýzu & písanie hlásení)	Štandartné
Základné funkcie
Fast Fourier Transformation (FFT)	Výpočet harmonických s grafickým znázornením. Do 3 stĺpcových grafov, ktoré sú zobrazené naraz. Meracie hodnoty: U, I, P za fázu Poradie: 1. do 40. harmonických, maximum half sample frequency
Digital Oscilloscope (DSO)	Súčasné zobrazenie 3 nameraných hodnôt na úrovni vzorky. Rýchly prehľad formy krivky a skreslenia.
Funkcia integrácie (energia)	Súčasné zobrazenie 6 configuračných numerických hodnôt. Štart/Stop podmienky a pozitívny/negatívny smer povolený.
Vector Display	Zobrazenie vektorov HO1 do 6 signálov. Pre ľahké testovanie správneho pripojenia prístroja a rýchly prehľad fázového uhlu každého signálu.
Záznamník	Display of average values over time for trend determination.
Pamäť RAM	Ukladanie vzorku a priemerných hodnôt. Nastavenie štart/stop podmienok. Z Ram, približne 4 MB sú k dispozícii na ukladanie nameraných hodnôt.
Konfigurácia	Nastavenia analyzéra na meranie a zobrazovanie dát v potrebnom formáte.
Okolité podmienky
Pracovná teplota	5 °C až 35 °C (41 °F až 95 °F)
Skladovacia teplota	-20 °C až 50 °C (-4 °F až 122 °F)
Materiál skrinky	Fluke Norma Power Analyzéry sú extrémne kompaktné a vybavené pevnou kovovou skrinkou aby splnili prísne EMC podmienky.
Klimatická trieda	KYG DIN 40040, max. 85 % relatívna vlhkosť, nekondenzujúce.
Zdroj	85 V ac to 264 V ac, 50 Hz to 60 Hz, dc 100 to 260 V, ca. 40 VA Európska zástrčka so spínačom. Binding post pre prúd dostupný na niektorých modeloch.
Measuring Inputs	Bezpečnostné zásuvky 4 mm, 2 pre každý vstup. External shunt connection over BNC socket.
Operácia	Membránová klávesnica s kurzorom - funkčné klávesy a priame funkcie

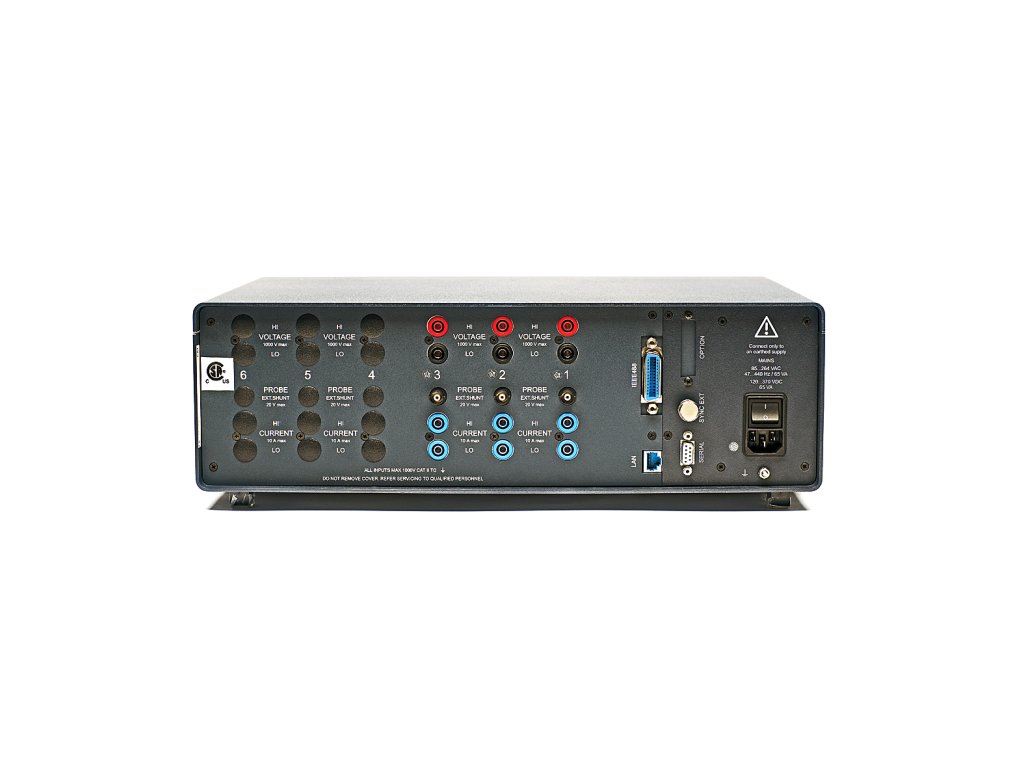

Pripojenia	Bočný panel trojfázových analyzérov
Namerané hodnoty
Non-gapping calculation of averaged values for each phase. In three phase system additionally calculation of total power and averaging of V and I of the three phases. The fundamental H01 will be calculated in synchronous mode also for these values.
U rms efektívna hodnota, U rms usmernená stredná hodnota, Um stredná hodnota
Up-, Up+, U pp vrchné hodnoty
U cf crest factor U cf , U ff form factor
U fc fundamental content
U thd distortion factor DIN, IEC
I rms effective value, I rm rectified mean, I m mean value
I p- , I p+ , I pp peak values
I cf crest factor I cf , I ff form factor
I fc fundamental content
I thd distortion factor DIN, IEC
P active power [W]
Q reactive power [Var]
S apparent power [VA]
ë, cos. phase angular
Integral function for active power P, reactive power Q, apparent power S, voltage (U m ) and current (I m )
Počet číslic: 4 alebo 5 závisiac od nameraných hodnôt.
Frekvencia a synchronizácia
Rozsah	DC a 0.2 Hz vzorkovacej frekvencie
Presnosť	±0.01 % nameranej hodnoty
Kanály môžu byť vybraté: všetky U/I alebo externé vstupy.
Jeden z troch low pass filterov z inou frekvenciou môže byť prepnutý do signálu
Frekvencia je vždy zobrazená vo vrchnej časti obrazovky
BNC synchronizačná zásuvka vzadu na prístroji môže byť použitá na vstup aj výstup
Vstupné signály môžu byť merané do vzorkovacej frekvencie power phase. Maximálny level nesmie byť vyžší ako 50V.
Výstupný signál je pulzovaný 5 Voltový TTL signál (frekvencia závisí na meranej synchronizovanej frekvencii)
Konfiguračná pamäť	Do 15 configurácii používateľa môžu byť uložene do permamentnej pamäte a načítané neskôr. Zmeny, ktoré neboli uložené po vypnutí prístroju.
Rozhranie	RS232 rozhranie pre uload firmwaru a výmena dát z počítačom. Tlačiareň môže byť pripojená externým konverterom.
Options	IEEE 488.2 / 1 MBit/s Ethernet / 10 MBit/s or 100 Mbit/s
Štandarty a bezpečnosť
Elektrická bezpečnosť	EN 61010-1 / 2nd Edition 1000 V CAT II (600V CAT III) Degree of pollution 2, safety Class I EN 61558 pre transformer EN 61010-2-031/032 pre doplnky
Maximálne vstupy	Pre vstupy napätia, merací rozsah 1000 V eff , 2 kV peak Pre vstupy prúdu, merací rozsah 10 A eff , 20 A peak
Testovacie napätie
Net input	Case (ochranný vodič): 1.5 KV AC
Net connection	Merací vstup: 5.4 kV AC
Measurement inputs	Case: 3.3 kV AC
Measurement input	Vstup: 5.4 kV
elektromagnetická citlivosť
Emission	IEC 61326-1, EN 50081-1, EN 55011 Class B
Immunity	IEC 61326-1 / Annex A (priemyselný sektor), EN 50082-1
Power Phase Channels
PP42
Presnosť	0.2% (0.1% rd + 0.1 % rg)
Rozsah prúdu	20 A
Vzorkovacia frekvencia	341 kHz
Rozsah	3 MHz
PP50
Presnosť	0.1% (0.05% rd + 0.05 % rg)
Rozsah prúdu	10 A
Vzorkovacia frekvencia	1 MHz
Rozsah	10 MHz
PP54
Presnosť	0.1% (0.05% rd + 0.05 % rg)
Rozsah prúdu	10 A
Vzorkovacia frekvencia	341 kHz
Rozsah	3 MHz
PP64
Presnosť	0.03% (0.02% rg + 0.01% rg)
Rozsah prúdu	10 A
Vzorkovacia frekvencia	341 kHz
Rozsah	3 MHz
