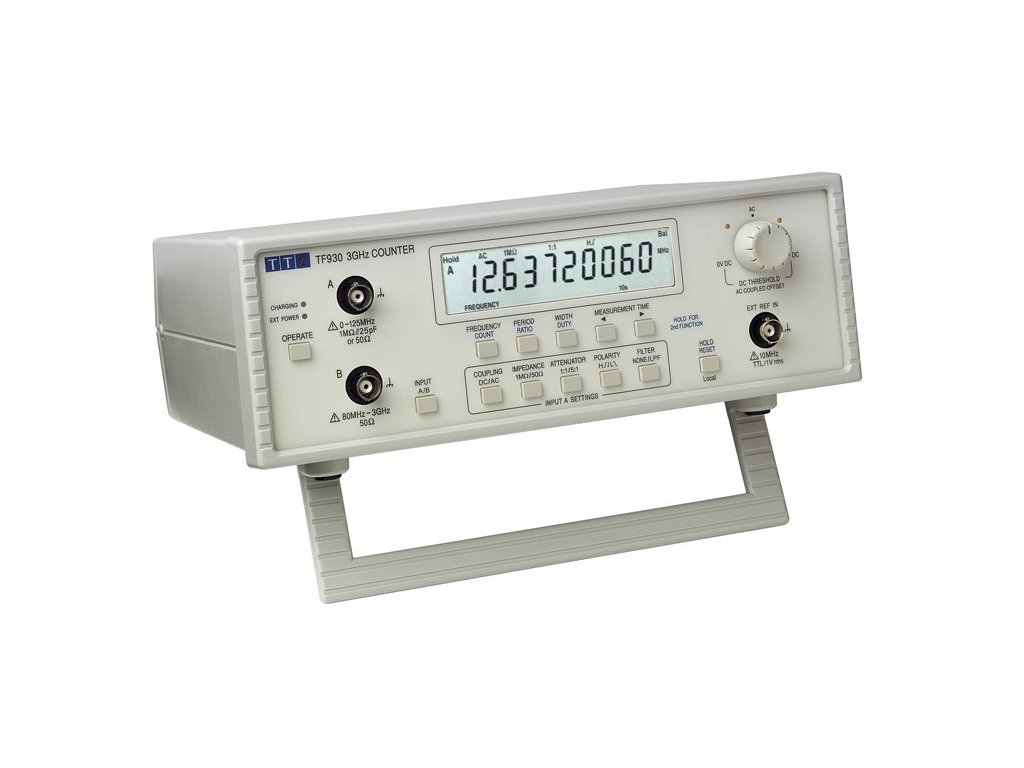

TTi TF930 - 3GHz frekvenčný čítač

TTi TF930 - 3GHz frekvenčný čítač s USB rozhraním

  • Rozsah frekvencie od 0.001Hz do 3000MHz
  • Meranie frekvencie, periódy, impulzu, záťažového cyklu, pomer frekvencie a režimy počítania udalostí
  • Vysokovýkonná časová základňa s tepelnou kompenzáciou
  • Vďaka recipročnému meraniu bolo dosiahnuté vysoké rozlíšenie
  • Vysoká citlivosť v celom rozsahu
Dostupnosť Na objednávku
Môžeme doručiť do:
4.11.2024
Možnosti doručenia
Kód: 58132-1000
€601,92 €501,60 bez DPH
TTi TF930 - 3GHz frekvenčný čítač
Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom odosielame v deň objednávky (do 13:00)
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.

Vysoká presnosť a rozlíšenie

Vďaka technológii TSXO, majú čítače TTi TF930 a TF960 nízku hodnotu starnutia, pričom je dosiahnutá stabilita až ±1ppm v celom rozsahu. Metóda recipročného počítania zaručuje vysokú presnosť v celom rozsahu prístroja. Vysokú presnosť je možné dosiahnuť aj vtedy, keď je prístroj napájaný iba pomocou batérií.



USB rozhranie

Prístroje rady TTi TF900 môžu byť ovládané a monitorované pomocou USB portu cez protokol RS-232. Všetky príkazy predchádzajúcej série TF800 sú kompatibilné s novou sériou TF900.



Napájanie pomocou batérií

V prípade núdze je možnosť napájania prístroja iba pomocou batérií. NiMH batérie v priemere vydržia až 24 hodín. Dodávaná nabíjačka dokáže batérie plne nabiť už za 4 hodiny. Prístroj taktiež možno napájať cez USB port.

Špecifikácie - výstup A
Vstupná väzba AC or DC
Vstupná impedancia 1MW/25pF (DC alebo AC), alebo 50W (iba AC)
Útlm 1:1 alebo 5:1
Aktívna hrana Stúpajúca/klesajúca, široká/úzka
Low Pass filter 50kHz cut-off, vypnutý
Frekvenčný rozsah od 0.001Hz do > 125MHz (1MW, AC)
od < 30Hz do > 125MHz (1MW, AC)
od < 500kHz do > 125MHz (50W, AC)
Citlivosť Sínusoida - 15mVrms od 30Hz do 100MHz
25mV do 125MHz pri optimálnom nastavení prahu
Rozsah signálu 1MW, DC - od 0 do 3.3V (1:1) alebo od 1 do 12V (5:1)
1MW, AC - do 1Vrms (3VPP) (1:1) alebo do 4Vrms (12Vpp) (5:1)
50W, AC - do 1Vrms nad 300kHz
Prah spúšťača DC - od 0 do 2V (1:1) alebo od 0 do 10V (5:1)
AC - priemerne ± 200mV (1:1) alebo ± 1V (5:1)
Špecifikácie - vstup B
Vstupná impedancia 50W (AC)
Frekvenčný rozsah od3000MHz
Citlivosť Sínusoida - 25mVrms od 2GHz do 6GHz
Rozsah signálu odporúčané < 0dBm, maximálne +13dBm(1Vrms)
Špecifikácie - vstup C (iba TTi TF960)
Vstupná impedancia 50W (AC)
Frekvenčný rozsah od6000MHz
Citlivosť Sínusoida - 12mVrms od 80MHz do 2GHz
od 25mV do 2.5GHz, 50mVrms do 3GHz
Rozsah signálu odporúčané < 0dBm, maximálne +13dBm(1Vrms)
Externý referenčný signál
Vstupná impedancia >100kW, AC
Frekvencia 10MHz
Úroveň signálu TTL, od 3Vpp do 5Vpp CMOS alebo sínusoida od 1 do 2Vrms
Maximálne vstupné napätie Vstup A a B: 30Vdc, 30Vrms 50Hz/Hz znížených na 1Vrms nad 1MHz (vstupy sa nepoškodia ak budú náhodne vystavené krátkemu 50/60Hz impulzu ktorý nebol vyšší ako 250Vrms
Meranie
Frekvencia Vstup A: od 0.001Hz (DC) do > 125MHz
Vstup B: od 80MHz do > 3000MHz
Rozlíšenie: 10 miest alebo 0.001Hz
Perióda Vstup A: 8ns do 100s (DC)
Vstup B: od 333ps do 12.5ns
Rozlíšenie: 10 miest
Režim šírky impulzu (iba vstup A) Funkcie: width high, width low, pomer H:L (vysoký a nízky čas), záťažový cyklus
Rozsah šírky impulzu: od 40ns do 1000s
Priemer: automatický s možnosťou nastavenia meraného intervalu, do 50 impulzov
Čítanie (iba vstup A) Rozsah: od 1 do 9 999 999 999
Minimálna šírka: 8ns
Frekvenčný pomer B:A Ekvivalentný s rozlíšením dvoch frekvenčných meraní. Ak je pomer väčší ako 10 miest, na displeji sa zobrazí 6 miest spolu s exponentom.
Čas merania Meniteľný - 100s, 10s, 1s alebo 0.3s. Prístroj počas merania automaticky zobrazuje priemer nameranej hodnoty. Sčítanie je spustené bez oneskorenia - prístroj číta signál aj keď je sčítanie vypnuté.
Rozlíšenie Rozlíšenie záleží od času merania a vstupnej frekvencie. Bežné rozlíšenie periódy je 8 miest na každé 2 sekundy. Rozlíšenie frekvencie je recipročné ku rozlíšeniu periódy. Pri nízkych frekvenciách môže byť použiteľné rozlíšenie skreslené šumom.
Presnosť Presnosť časovej základne + namerané rozlíšenie + 2 sčítania
Časová základňa
Filter šumu Low-pass filter s uzavretou frekvenciou približne 50kHz
Funkcia Hold Stlačením tlačidla Hold pozastavíte meranie a na displeji sa zobrazí posledná nameraná hodnota. Meranie bude pokračovať druhým stlačením tlačidla Hold. Stlačením a pridržaním tlačidla Hold sa prístroj vynuluje a reštartuje.
Inteligentné prepínanie zdroja Prístroj automaticky prepína medzi dostupnými zdrojmi - AC adaptérom, USB alebo batériou.
Indikácia aktivity signálu Dvojica dvojfarebných LED diód zobrazuje, či je DC signál nad alebo pod nástupným prahom.
Vzdialené ovládanie Rozhranie: USB
Prúd: < 95mA (Zobrazenie: konfigurácia vstupu, režim, jednotky a čas merania
Displej
Počet miest 10
Veľkosť 12.5mm (0.5")
Napájanie
Prístroj má zabudované nabíjateľné batérie a je štandardne dodávaný so sieťovým AC adaptérom.
Batérie 3x 2500mAh NiMH
Výdrž batérií Približne 24 hodín na jedno plné nabitie
Indikácia slabých batérií Pokiaľ sú batérie vybité pod približne 10%, na displeji sa zobrazí hlásenie "Lo Bat"
Adaptér Od 85 do 240V, 50/60Hz
Spotreba el. energie najviac 5W (DC), najviac 15VA ak je zapojený AC adaptér (nabíjanie)
Všeobecné
Operačná teplota a vlhkosť od 5 do 40°C, 20 až 80% RH
Skladovacia teplota od -20 do +60°C
Pracovné prostredie najviac 2000m, II. stupeň znečistenia
Rozmery 260 × 88 × 235mm (Š×V×D)
Hmotnosť Prístroj: 950g, AC adaptér: 170g
Bezpečnosť, EMC Spĺňa EN61010-1, EN61326
