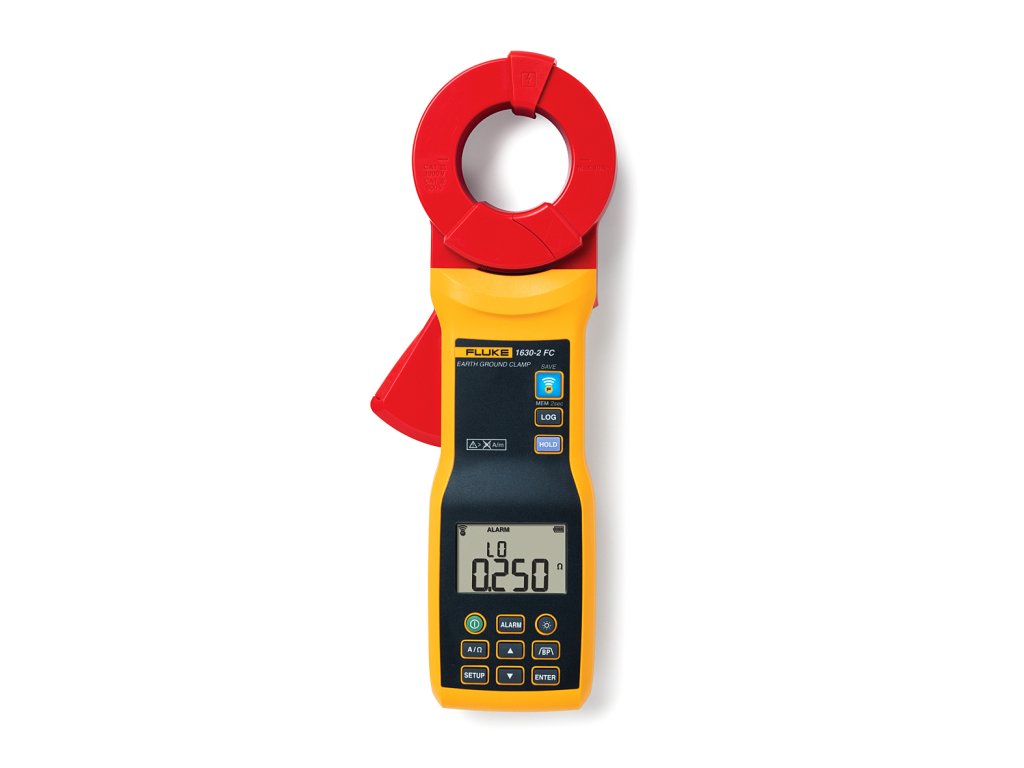

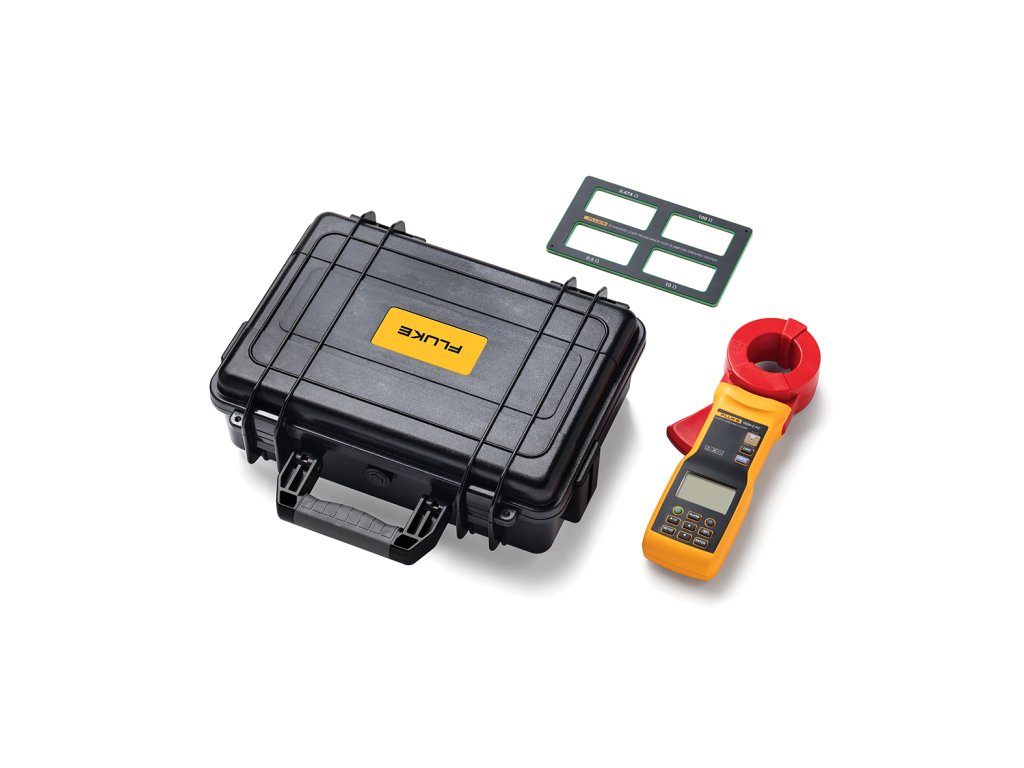

Fluke 1630-II FC - kliešťový tester zemnej slučky
Vďaka tomuto prístrojum bezproblémov merať uzemnenie zariadení na ťažko dostupných miestach, ako napríklad pod dlažbou alebo iných, ťažko dostupných miestach. Kliešte pre testovanie uzemnenia prístrojov bez potreby použitia uzemňovacích sônd Fluke 1630-II, sú najlepším prístrojom v tejto kategórii. Odolné čeľuste klieští sú vhodné pre každodenné použitie či už v laboratórnom alebo ťažko znečistenom prostredí.
Klieštový prístroj Fluke 1630-II meria odpory zemniacej slučky pri systémoch s viacnásobným uzemnením pomocou dvojitých klieští. Táto metóda testovania eliminuje nebezpečné a časovo náročné odpájanie a zapájanie paralelného uzemnenia, no taktiež hľadanie vhodného uzemnenia pomocou testovacích kolíkov. Testy uzemnenia tiež môžete vykonávať na miestach, kde to bolo predtým náročné: vnútri v budovách, na stožiaroch elektrického vedenia a na miestach, kde nemáte prístup ku zemi pre umiestnenie testovacích kolíkov. S týmto prístrojom máte taktiež možnosť merania unikajúceho, striedavého prúdu bez nutnosti použitia kolíkov. Štandardom je taktiež záznamník, ktorý má pamäť až na 33 tisíc meraní.
| Špecifikácie | ||||
| Maximálne napätie do zeme | 1000 V | |||
| Typ batérie | AA alkalická IEC/EN LR6 (x4) | |||
| Životnosť batérie | Viac ako 15 hodín (v režime merania odporu zeme s vypnutým podsvietením a RF režimom) | |||
| Rozsah frekvencie | 40 Hz - 1 kHz | |||
| Ochrana vstupu | IEC/EN 60529: IP30 s uzavretou čeľusťou | |||
| Displej | 9999 digitov, obnovovacia frekvencia 4Hz | |||
| Pracovná teplota | -10 °C do + 50 °C | |||
| Skladovacia teplota | -20 °C do + 60 °C | |||
| Pracovná vlhkosť | Nekondenzujúca (<10 °C) | |||
| ≤90% RH (na 10 °C - 30 °C) | ||||
| ≤75% RH (na 30 °C - 40 °C) ≤45% RH (na 40 °C - 50 °C) | ||||
| Pracovná nadmorská výška | 2000 m | |||
| Skladovacia nadmorská výška | 12 000 m | |||
| Referenčná teplota | 23 °C ±5 °C | |||
| Teplotný koeficient | 0.15% x (špecifikovaná presnosť)/ °C (<18 °C alebo >28 °C) | |||
| Pamäť záznamu dát | Minimum 32,760 meraní | |||
| Interval záznamu dát | 1 sekunda do 59 minút a 59 sekúnd | |||
| Presnosť merania odporu kalibračného prípravku | ||||
| Vstup (Ω) | Minimum | Maximum | ||
| 0.474 | 0.417 | 0.531 | ||
| 0.5 | 0.443 | 0.558 | ||
| 10 | 9.55 | 10.45 | ||
| 100 | 96 | 104 | ||
| Bezpečnosť | ||||
| Všeobecné | IEC/EN 61010-1: Stupeň znečistenia 2 IEC/EN 61557-1 | |||
| Meranie | IEC/EN 61010-2-032: CAT IV 600 V / CAT III 1000 V | |||
| Meranie unikajúceho prúdu | IEC/EN 61557-13: Trieda 2, ≤30 A/m | |||
| Odpor do zeme | IEC/EN 61557-5 | |||
| Efektívnosť ochranných opatrení | IEC/EN 61557-16 | |||
| EMC | IEC/EN 61326-1 | CISPR 11: Skupina 1, Trieda B, IEC/EN 61326-2-2 | ||
| Všeobecné špecifikácie | ||||
| Maximálny priemer meraného vodiča | ±40 mm | |||
| Rozmery | 283 x 105 x 48 mm | |||
| Hmotnosť | 880g | |||
| Záruka | Jeden rok | |||
| Odpor zemniacej slučky | ||||
| Rozsah | Presnosť1 ± (% merania + Ω) | |||
| 0.025 Ω - 0.249 Ω | 1.5% + 0.02 Ω | |||
| 0.250 Ω - 0.999 Ω | 1.5% + 0.05 Ω | |||
| 1.000 Ω - 9.999 Ω | 1.5% + 0.10 Ω | |||
| 10.00 Ω - 49.99 Ω | 1.5% + 0.30 Ω | |||
| 50.00 Ω - 99.99 Ω | 1.5% + 0.50 Ω | |||
| 100.0 Ω - 199.9 Ω | ||||
| 200.0 Ω - 399.9 Ω | 5.0% + 5.0 Ω | |||
| 400 Ω - 599 Ω | 10.0% + 10 Ω | |||
| 600 Ω - 1500 Ω | 20.00% | |||
| Meranie uzemnenia a unikajúceho prúdu mA | ||||
| Autorozsah 50/60 Hz, True rms, crest factor CF ≤3 | ||||
| Rozsah | Rozlíšenie | Presnosť ± (% merania + mA) | ||
| 0.200 mA - 3.999 mA | 1 μA | 2.0% + 0.05 mA | ||
| 4.00 mA - 39.99 mA | 10 μA | 2.0% + 0.03 mA | ||
| 40.0 mA - 399.9 mA | 100 μA | 2.0% + 0.3 mA | ||
| 0.400 A - 3.999 A | 1 mA | 2.0% + 3 mA | ||
| 4.00 A - 39.99 A | 10 mA | 2.0% + 30 mA | ||
1 pre frekvenciu signálu
|
||||
Dodatočné parametre
| Kategória: | Meranie zemného odporu |
|---|---|
| ? Meranie a zobrazenie: | DC prúd, AC prúd, Unikajúce prúdy, Odpor |
| Funkcie: | Alarm, Min/Max, Data hold |
| ? Rozhranie: | Fluke Connect™ |
