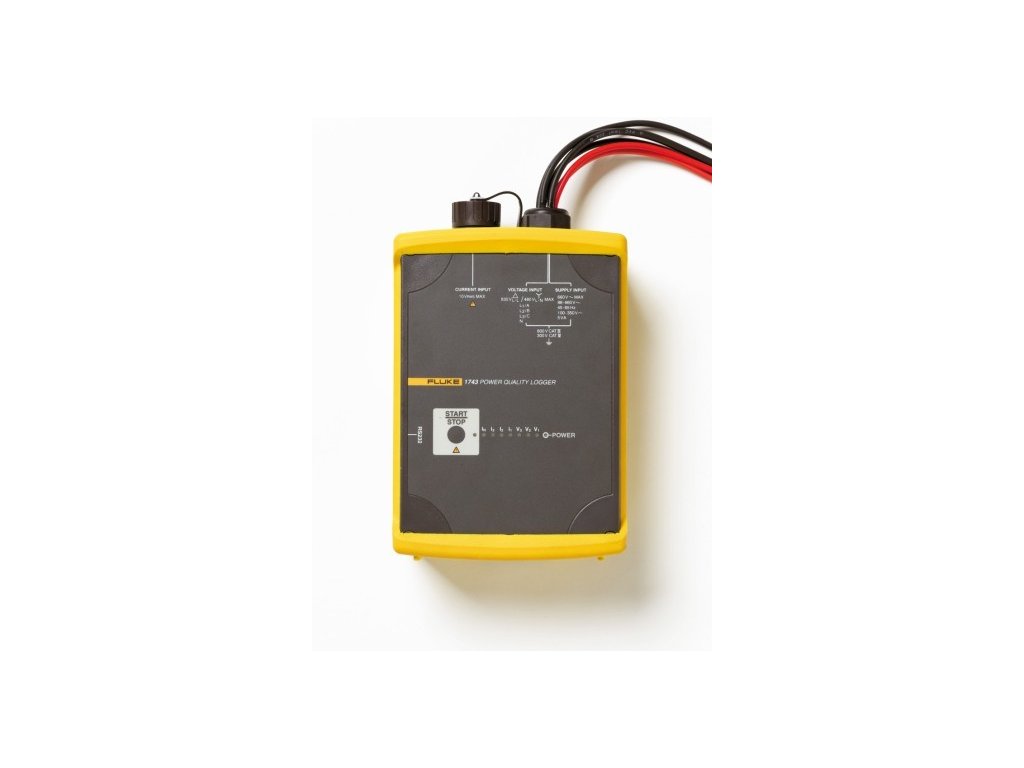

Fluke 1743B Classic - Záznamník kvality elektrickej energie Membox
Kompaktný a robustný merač Fluke ponúka jednoduchý záznam kvality elektrickej energie
Trojfázové záznamníky kvality elektrickej energie rady Fluke 1740 sú nástrojmi každodenného použitia pre technikov, ktorí vyhľadávajú problémy a analyzujú kvalitu elektrickej energie. Vzhľadom k tomu, že prístroje sú schopné súčasného záznamu až 500 parametrov elektrickej energie po dobu až 85 dní a sledovanie udalostí, umožňujú odhaliť občasné a ťažko zistiteľné problémy týkajúce se kvality elektrickej energie. Software PQ Log, ktorý je súčásťou dodávky, rýchlo vyhodnocuje kvalitu elektrickej energie na počiatku elektrickej inštalácie, v rozvodni, alebo v mieste odberu podľa najnovšieho vydania normy EN50160.
Aplikácie:
Rozbor porúch – Odhalenie hlavnej príčiny zlyhania prístroja na obmedzenie ďalšieho výskytu a preventívnu údržbu
Dodržanie požiadaviek kvality služieb – Overenie kvality dodávanej elektrickej energie na počiatku elektrickej inštalácie
Rozbory kvality elektrickej energie – Hodnotenie základnej kvality elektrickej energie k overeniu kompatibility s dôležitými systémami pred inštaláciou
Rozbory záťaže – Overenie kapacity elektrického systému pred zvýšením záťaže
Hodnotenie energie a jej kvality – Overenie efektivity nainštalovaných vylepšení prostredníctvom stanovenia spotreby energie, účinníku a všeobecnej kvality elektrickej energie pred a po vylepšení
![Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/cart.png?65d4bf61)
![Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/card.png?65d4c037)
![Tovar skladom odosielame v deň objednávky (do 13:00)](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/parcel.png?65d4c238)
![Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/repair.png?65d4c103)
- Plug and play: Nastavenie je vďaka automatickej detekcii a napájania prúdovej sondy otázkou niekoľkých minút
- Inštalácia do rozvádzača: Kompaktnú, izolovanú skriňu a príslušenstvo je možné ľahko umiestniť do tesných priestorov hneď vedľa vedenia pod prúdom
- Stanovenie základnej príčiny: Software PQ Log, ktorý je súčasťou dodávky, rýchlo analyzuje trendy, vytvára štatistické prehľady a generuje podrobné grafy a tabuľky
- Dlhodobé sledovanie energie: Dáta je možné sťahovať behom záznamu bez jeho prerušenia
- Meranie napätia s jedinečnou presnosťou: Presnosť merania napätia zodpovedá norme IEC61000-4-30, trieda A (0,1 %).
- Rýchle overenie kvality elektrickej energie: Vyhodnotenie kvality elektrickej energie podľa normy EN50160 so štatistickým prehľadom
- Robustný a spoľahlivý: Konštrukcia navrhnutá pre každodenné použitie v teréne, neobsahuje žiadne pohyblivé diely, odolné izolované poúzdro, záruka 2 roky
Záznamníky pre každú oblasť použitia
Prenosné záznamníky kvality elektrickej energie rady Fluke 1740 sú navrhnuté tak, aby umožňovali ľahkú inštaláciu a použitie pri všetkých aplikáciách v rozsahu nízkého a stredného napätia. Pre riešenie základných a pokročilých potrieb záznamu elektrickej energie je možné zvoliť z troch modelov.
Fluke 1743: Vodotesný prístroj s krytím IP65 pre záznam najbežnejších parametrov el. energie, vrátane V, A, W, VA, VAR, PF, energie, flicker (blikanie), napäťové udalosti a THD.
Fluke 1744: Je vybavený funkciami totožnými s modelom Fluke 1743. Okrem týchto funkcií meria model Fluke 1744 naviac taktiež harmonické prúdy a napätia, interharmonické, signály v rozvodnej sieti, nevyváženie a frekvenciu.
Fluke 1745: Progresívny záznamník kvality elektrickej energie IP50 s rovnakými meracími funkciami ako model 1744, naviac displej real-time LCD a 5 hodín zálohovacej doby UPS.
Vlastnosti výrobku | Fluke 1745 | Fluke 1744 | Fluke 1743 |
Meranie hlavných parametrov elektrickej energie: V, A, W, VA, VAR, účinníku, energie, flickeru (blikanie), napäťových udalostí a THD (celkové harmonické skreslenie) | ● | ● | ● |
Meranie napäťových a prúdových harmonických až do 50-tej, nevyváženia, frekvencie a signálov v rozvodnej sieti | ● | ● | |
Odolnosť voči prieniku prachu/vody | IP50 | Krytie IP 65, vodotesné | Krytie IP 65, vodotesné |
Displej | LED a LCD | LED | LED |
UPS výdrž preklenutie výpadku siete | 5 hod. | 3 s | 3 s |
Rozmery (V x Š x H) | 282 x 216 x 74 mm | 170 x 125 x 55 mm | 170 x 125 x 55 mm |
Štandardne dodávané príslušenstvo
- 4 flexibilné prúdové sondy (15A/150A//1500A/3000A) s 2 m káblom
- Software PQ Log
- Kábel rozhranie RS232
- Adaptér RS232-USB
- 4 čierne krokosvorky
- Meracie káble na napätie a napájanie
- Farebná sada na rozpoznanie fáz
- Prenosná brašňa
- Kalibračný certifikát s nameranými hodnotami
- Návod na použitie
- Základné verzie neobsahujú prúdové kliešte
Power Quality Tools > Three Phase > |
![]() |
Fluke 1740 Series Three-Phase Power Quality Loggers Memobox |
![]() |
Všeobecné dáta | |
Intrinsic error | Týka sa referenčných podmienok a je garantovaná po dobu dvoch rokov |
Záruka | 2 roky |
Rekalibračný interval | odporúčajú sa 2 roky |
Quality system | vyvinuté, navrhnuté a vyrobené v súlade s DIN ISO 9001 |
Referenčné podmienky | |
23 °C ± 2 K; 74 °F ± 2 K , Vm=230 V ± 10%, 50 Hz ± 0.1 Hz or 60 Hz ± 0.1 Hz | |
Phase sequence | L1, L2, L3 |
Dĺžka intervalu | 10 min |
Pripojenie Wye | L1, L2, L3 do N |
Napájanie | 88 V ... 265 V AC |
Enviromentálne podmienky | |
Rozsah pracovnej teploty | -10 °C až 55°C; 14 °F až 131°F |
Rozsah operačnej teploty | 0 °C až 35°C; 32 °F až 95°F |
Rozsah skladovacej teploty | -20 °C až 60°C; -4 °F až 140°F |
Rozsah referenčnej teploty | 23 °C ± 2 K; 74 °F ± 2 K |
Relatívna vlhkosť | Fluke 1745: Trieda B2 acc. IEC 60654-1 Fluke 1744/43: Trieda C2 acc. IEC 60654-1 |
Skrinka | robustná, plneizolovaná skrinka a doplnky |
Typ ochrany |
Fluke 1745: IP50 as per EN 60529 Fluke 1744/1743: IP65 as per EN 60529 |
Bezpečnosť | IEC/EN 61010-1 600 V CAT III, 300 V CAT IV, pollution degree 2, dvojitá izolácia |
Typ skúšobného napätia | 5.2 kV rms, 50 Hz / 60 Hz, 5 s |
EMC | |
Emission | IEC/EN 61326-1, EN55022 |
Odolnosť | IEC/EN 61326-1 |
Meranie prúdu a napätia | |
Rozsah vstupu V I P-N | max 480 V AC |
Rozsah vstupu V I P-P | max 830 V AC |
Max. preťaženie (napätie) | 1.2 V I |
Voľba vstupného rozsahu | Pracovným programovaním |
Pripojenia | P-P or P-N, 1- or 3-phase |
Nominálne napätie V N | <= 999 kV z PTs and ratio |
Odpor vstupu | App. 820 kΩ per chan. Lx-N Jedná fáza (L1 or A, L2 or B, L3 alebo C connected): app. 300kΩ |
Intrinsic uncenrtainty | 0.1 % z V I |
Transformátor napätia | Ratio: <999 kV / V I |
Výber prídelu | Pracovným programovaním |
Vstupný prúd z Flexi Setom | |
Rozsahy vstupov I I L1 alebo A, L2 alebo B, L3 oalebo C, N |
15 A / 150 A / 1500 A / 3000 A ac |
Merací rozsah | 0.75 A … 3000 A ac |
Intrinsic uncertainty | < 2 % of I I |
Vplyv pozície | Max. ± 2 % z nameranej hodnoty – pre dištančný vodič mer. hlavy > 30 mm |
Vplyv rozptylového pola | < ± 2 A ac pre Iext=500 A ac a vzdialenosti od mer. hlavy > 200 mm |
teplotný koeficient | < 0.05 % / K |
Transformátor prúdu | Ratio <= 999 kA / I I |
Ratio selection | Pracovným programovaním |
Pripojenie | 3-fázový, 3-fázový +N, 2 fázy L1 alebo A a L3 alebo C (2 W-meter-method) 7 polový konektor |
Vstupný prúd pre svorku | |
Rozsahy vstupov I I L1 or A, L2 alebo B, L3 alebo C, N |
0.5 V nominal (pre I I ) 1.4 Vpeak |
Intrinsic uncertainty | < 0.3 % z I I |
Max. preťaženie | 10 V ac |
Odpor vstupu | Približne 8.2 kΩ |
Transformátor prúdu | Ratio Ω 999 kA / I I |
Napájacie systémy | Delta, 2-Element Delta, Wye, Single Phase, Split Single Phase |
Záznamník | |
Napájanie | |
Funkčný rozsah | 88 V do 660 V absolutny, 50 Hz / 60 Hz 100 V do 350 V dc Internal fuse: 630 mA T |
Spotreba energie | 5 Wattov |
Ride through | Fluke 1745: Internal battery for typ. > 5 hours ride through with intelligent power management Fluke 1743/44: 3 sec Capacitor |
Fuse |
Power supply fuse can be replaced in service facility only. Supply can be connected in parallel to measuring inputs (up to 660 V) |
Displej, Indikátory | LEDs pre status a úrovne napätia Fluke 1745: LC-displej z podsvietením pre napätie, prúd, active power, phase sequence. |
Pamäť | Kapacita 8 MB Flash-EPROM |
Intervaly |
A funkcia > 12000 intervalov pre > 85 dní z 10 min intervalmi P funkcia > 30000 intervalov pre > 212 dní z 10 min intervalmi |
Udalosti | 13000 |
Pamäťový model | lineárny, kruhový |
Rušenie | RS 232, 9600...115 000 Baud, automatic Baud rate selection, 3-wire communication |
Dimenzie |
Fluke 1745: approx. 3 kg Fluke 1744/1743: approx. 2 kg |
Meranie | |
A/D konvertor | 16 bit, vzorkovacia frekvencia: 10.24 kHz |
Anti-aliasing filter | FIR-Filter, f c =4.9 kHz |
Frekvenčná odozva | Neistota < 1 % z Vm pre 40 Hz do 2500 Hz |
Dĺžka intervalu | 1, 3, 5, 10, 30 s, 1, 5, 10, 15, 60 minút |
Doba spriemerovania Min/max hodnôt |
½, 1 mains period, 200 ms,1 , 3 , 5 s |
Time base | Rozlíšenie: 10 ms (at 50 Hz), deviácia: 2s/deň na 23 °C; 74 °F ± 2 K |
