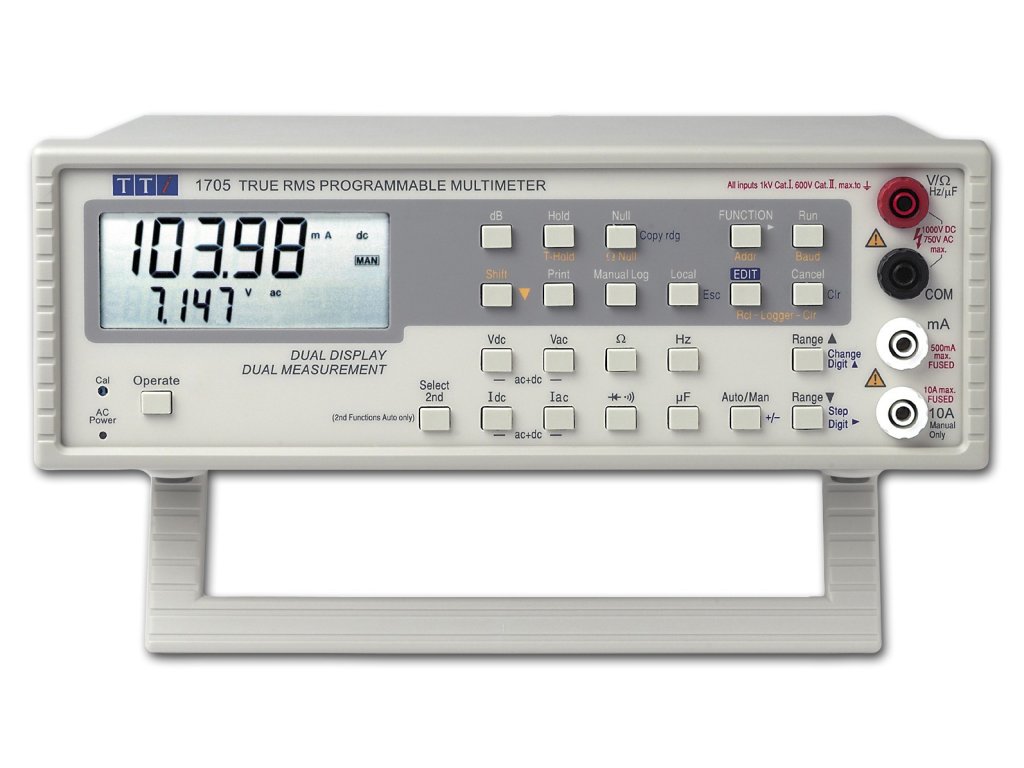

TTi 1705 / TTi 1705-GP - Stolný multimeter s dvojitým LCD displejom
- TTi 1705/1705-GP
- 4¼ dvojitý LCD displej
- 2 × 12 000 miest, automatický alebo manuálny rozsah
- Presnosť a rozlíšenie: 0,04%, 10µV, 10mΩ
- Dvojité zobrazenie a dvojité meranie
- Funkcia True RMS
- Množstvo výpočtových funkcií
- Rozhranie RS 232 (štandardne) a GPIB (voliteľne)
- Napajánie zo siete alebo z batérií
Výroba bola ukončená, pozrite TTi 1908 Multimeter - 5½ miestny duálny stolný.
Vysoké rozlíšenie a presnosť
TTi 1705 je 4¼ multimeter so zobrazením 12 000 miest a rozlíšením 10µV, 10mΩ a 0,1µA. Spolu s vysokou presnosťou DC - 0,04% Vám prístroj dáva omnoho lepšie výsledky ako klasické ručné multimetre.
Systém dvoch displejov
TTi 1705 pracuje s primárnym ale aj sekundárnym displejom. Dva displeje môžu byť použité pre niekoľko funkcií:
- Pre zobrazenie rozsahu pri meraní
- Zobrazenie výsledku merania v dvoch rozdielnych jednotkách
- Zobrazenie prepočítaného výsledku zvolenou funkciou
- Meranie dvoch parametrov jedného signálu
- Meranie dvoch rozdielnych signálov
Široký rozsah AC pásma s True RMS 1705 ponúka True RMS AC, čo dáva presné výsledky merania bez ohľadu na tvar krivky. Širokopásmový atenuátor poskytuje vysokú presnosť v audiopásme a spolu s predĺženou odozvou predchádza chybám merania spínacích kriviek. Merania majú normálne AC väzby, ale ak treba tak sa môže zobraziť hodnota True RMS častí AC + DC.
Frekvencia a kapacita
Prístroj ponúka vysokú presnosť merania frekvencie (lepšia ako 0,01%) od 10Hz do 120kHz. Taktiež používa techniku recipročného prepočítavania, čím dosiahne rozlíšenie až 0,01Hz pri 10 meraniach za sekundu.
TTi 1705 ponúka meranie kapacity v štyroch rozsahoch až do 120µF.
Výborné funkcie
TTi 1705 ponúka niektoré výpočtové a zaznamenávacie funkcie: dBs, Ax+b, limity, odchýlka v %, Min-Max, výkon a Data-logger s pamäťou pre 100 miest.
Rozhranie RS-232 alebo GPIB
Sériovo sa do TTi 1705 inštaluje izolované rozhranie RS-232, vďaka čomu môžete nielen ukladať údaje do počítača ale aj získať plnohodnotnú kontrolu nad multimetrom. Rozhranie GPIB je voliteľné.
TTi 1705/1705GP
| DC napätie | |||||||
| Rozsah | Presnosť | Rozlíšenie | Poznámka | ||||
| 100mV | 0.06% ± 3 číslice | 10µV | Vstupná impedancia: 10M Max. vstup: 1kV DC or AC pk NMR: >60dB @ 50/60Hz CMR: >90dB @ DC/50Hz/60Hz |
||||
| 1V | 0.04% ± 2 číslice | 100µV | |||||
| 10V | 0.06% ± 2 číslice | 1mV | |||||
| 100V | 0.06% ± 2 číslice | 10mV | |||||
| 1000V | 0.06% ± 2 číslice | 100mV | |||||
| AC Napätie | |||||||
| Rozsah | Presnosť | Rozlíšenie | |||||
| 45Hz - 10kHz | 10kHz - 20kHz | 20kHz - 50kHz | |||||
| 100mV | 0.2% ± 20 číslic | 1% ± 20 číslic | N/A | 10µV | |||
| 1V | 0.2% ± 20 číslic | 1% ± 50 číslic | 100µV | ||||
| 10V | 1% ± 80 číslic | 1mV | |||||
| 100V | 1% ± 80 číslic | 10mV | |||||
| 750V | N/A | 100mV | |||||
| 1V, 10V, 100V rozsahy sú <1dB pri 100kHz. Presnosť AC platí pri 1000 miestach. Prídavná odchýlka činiteľa = 3 je typicky 0.2%.Vstupná impedancia je nominálne 1M. Max. vstup = 750V RMS, 1kV pk. 1k nevyváženého CMR = >60dB pri DC/50Hz/60Hz. |
|||||||
| Odpor | |||||||
| Rozsah | Presnosť | Rozlíšenie | Poznámky | ||||
| 100Ω | 0.1% ± 3 číslice | 10mΩ |
Max. vstup: 300V DC alebo AC RMS v ľubovoľnom rozsahu. Max. napätie na otvorenom obvode: 4V |
||||
| 1000Ω | 0.08% ± 2 číslice | 100mΩ | |||||
| 10kΩ | 0.09% ± 2 číslice | 1Ω | |||||
| 100kΩ | 0.09% ± 2 číslice | 10Ω | |||||
| 1000kΩ | 0.12% ± 2 číslice | 100Ω | |||||
| 10MΩ | 0.5% ± 2 číslice | 1kΩ | |||||
| 20MΩ | 0.5% ± 2 číslice | 10kΩ | |||||
| DC prúd | |||||||
| Rozsah | Presnosť | Rozlíšenie | Poznámky | ||||
| 1mA | 0.1% ± 3 číslice | 0.1µA | Max. vstup: 500mA Pokles napätia: <250mV |
||||
| 100mA | 0.1% ± 3 číslice | 10µA | |||||
| 10A (do 1A) | 0.3% ± 3 číslice | 1mA | Max. vstup 10A Pokles napätia: <500mV |
||||
| 10A (do 5A) | 1.0% ± 4 číslice | 1mA | |||||
| 10A (do 10A) | 3% ± 10 číslice | 1mA | |||||
| AC Prúd (True RMS) | |||||||
| Rozsah | Presnosť | Rozlíšenie | Poznámky | ||||
| 1mA | 0.35% ± 20 číslic | 0.1µA | Max. vstup: 500mA Pokles napätia: <250mV |
||||
| 100mA | 0.35% ± 20 číslic | 10µA | |||||
| 10A (up to 1A) | 0.5% ± 20 číslic | 1mA | Max. vstup 10A Pokles napätia <500mV |
||||
| 10A (up to 5A) | 1.2% ± 20 číslic | 1mA | |||||
| 10A (up to 10A) | 3% ± 20 číslic | 1mA | |||||
| Uvedená presnosť platí pri 45Hz až 10kHz na 1000 miest. Prídavná odchýlka činiteľa = 3 je typicky 0.2%. |
|||||||
| Frekvencia | |||||||
| Rozsah | Presnosť | Rozlíšenie | Poznámky | ||||
| 100Hz | 0.01% ± 1 číslice | 0.01Hz |
Citlivosť: <30mV (100mV rozsah), <10% rozsahu (iné ako rozsahy Vac & Iac) |
||||
| 1000Hz | 0.1Hz | ||||||
| 10kHz | 1Hz | ||||||
| 100kHz | 10Hz | ||||||
| Kapacita | |||||||
| Rozsah | Presnosť | Rozlíšenie | Poznámky | ||||
| 10nF | 2% ± 5 číslice | 10pF | Dĺžka mierky: 1200 políčok | ||||
| 100nF | 100pF | ||||||
| 1µF | 1nF | ||||||
| 10µF | 10nF | ||||||
| 100µF | 5% ± 5 rozsahy | 100nF | |||||
| Ostatné meracie funkcie | |||||||
| Kontinuita | Vyberie rozsah 1000Ω a pri impedancii <10Ω sa rozozvučí zvukový signál. Rýchlosť vzorkovania - 20/sek.. Max. vstup 300V DC alebo AC RMS. | ||||||
| Test diód | Zobrazuje napätia do 1,2V pri prúde 0,5mA. Max. napätie na otvorenom obvode sú 4V. Max. vstup 300V DC alebo AC RMS. | ||||||
| AC + DC Napätie, AC + DC Prúd | Zobrazuje hodnotu True RMS DC a AC komponentov priebehu.Presnosť sa rovná súčtu DC a AC presností pre daný rozsah. | ||||||
| Displej | |||||||
| Typ displeja | Vysoko-kontrastný LCD displej. Havný displej - 4¼ miest a 17mm vysoký, sekundárny displej 5 miest a 10mm vysoký. | ||||||
| Dĺžka | 4¼ miest (12 000) vo väčšine režimov. | ||||||
| Signalizácia | LCD - pre všetky funkcie a režimy. | ||||||
| Rýchlosť čítania | Závisí na funkcii, max 4/sek. | ||||||
| Mimo rozsah merania | Na displeji začne blikať "12 000". | ||||||
| Mimo rozsah zobrazenia | Na displeji sa zobrazí -Or- ak je vypočítaná hodnota mimo rozsah zobrazenia. | ||||||
| Výpočtové funkcie | |||||||
| Vynulovanie (Relatívne) | Uloží nameranú hodnotu a vylúči ju z budúcich meraní. | ||||||
| Vynulovanie Ω | Prídavná funkcia pre znulovanie odporu vodičov. | ||||||
| Hold | Zamrazí nameranú hodnotu. | ||||||
| T-Hold | Nameraná hodnota sa po ustálení zamrazí. | ||||||
| dB | Zobrazí meranie v dBm do 600Ω alebo inej zadanej impedancii. | ||||||
| AC plus DC | Vypočíta a zobrazí hodnotu RMS AC plus DC častí signálu. | ||||||
| % Odchýlka | Zobrazí odchýlku v % z uvedených referenčných hodnôt. | ||||||
| Ax+b | Lineárne merítko výsledkov s offsetom. | ||||||
| Limity | Namerané hodnoty sú zobrazené spolu s HI, LO alebo PASS s ohľadom na definované limity. | ||||||
| Min/Max | Uloženie minimálnych a maximálnych nameraných hodnôt. | ||||||
| Výkon | Vypočíta V2/R a výsledok zobrazí vo Wattoch s ohľadom na definovanú impedanciu. | ||||||
| VA | Vypočíta a zobrazí Volt x Ampér | ||||||
| Data Logger | Manuálne alebo ručné uloženie 100 meraní. Interval ukladania môže byť nastavený v rozmezí od 1s do 9999s ručne alebo diaľkovo. | ||||||
| Rozhrania | |||||||
| RS232 |
Hodnoty Baud 2400, 9600 alebo 19200. Plne sa zhoduje so štandardmi ARC. Adresa sa dá vybrať na prednom paneli. |
||||||
| GPIB (voliteľné) | TTi 1705 sa dá zakúpiť spolu s IEEE-488 modulom. Táto verzia pracuje iba pri napájaní zo siete. | ||||||
| Napájanie | |||||||
| Napájanie | 115/230 V AC, 50/60Hz, max. 5VA | ||||||
| Batérie | 6 batérií typu C | ||||||
| Životnosť batérií | >150 hodín pre alkalické a klasické batérie, 70 hodín pre nabíjateľné. | ||||||
| Všeobecné vlastnosti | |||||||
| Pracovná teplota | +50°C do + 40°C, 20% do 80% RH | ||||||
| Skladovacia teplota | -20°C do + 60°C | ||||||
| EMC a bezpečnosť | EN50081-1, EN50082-1 & EN61010-1 | ||||||
| Rozmery a hmotnosť | 260 x 88 x 235mm, bez rúčky/stojanu, hmotnosť 2.0kg. | ||||||
